Check-Mate-montage
A
. 23: 20, 30 en 60 liter montageset
FB
Volgplaat aansluiten
Volgplaat van 55 gallon

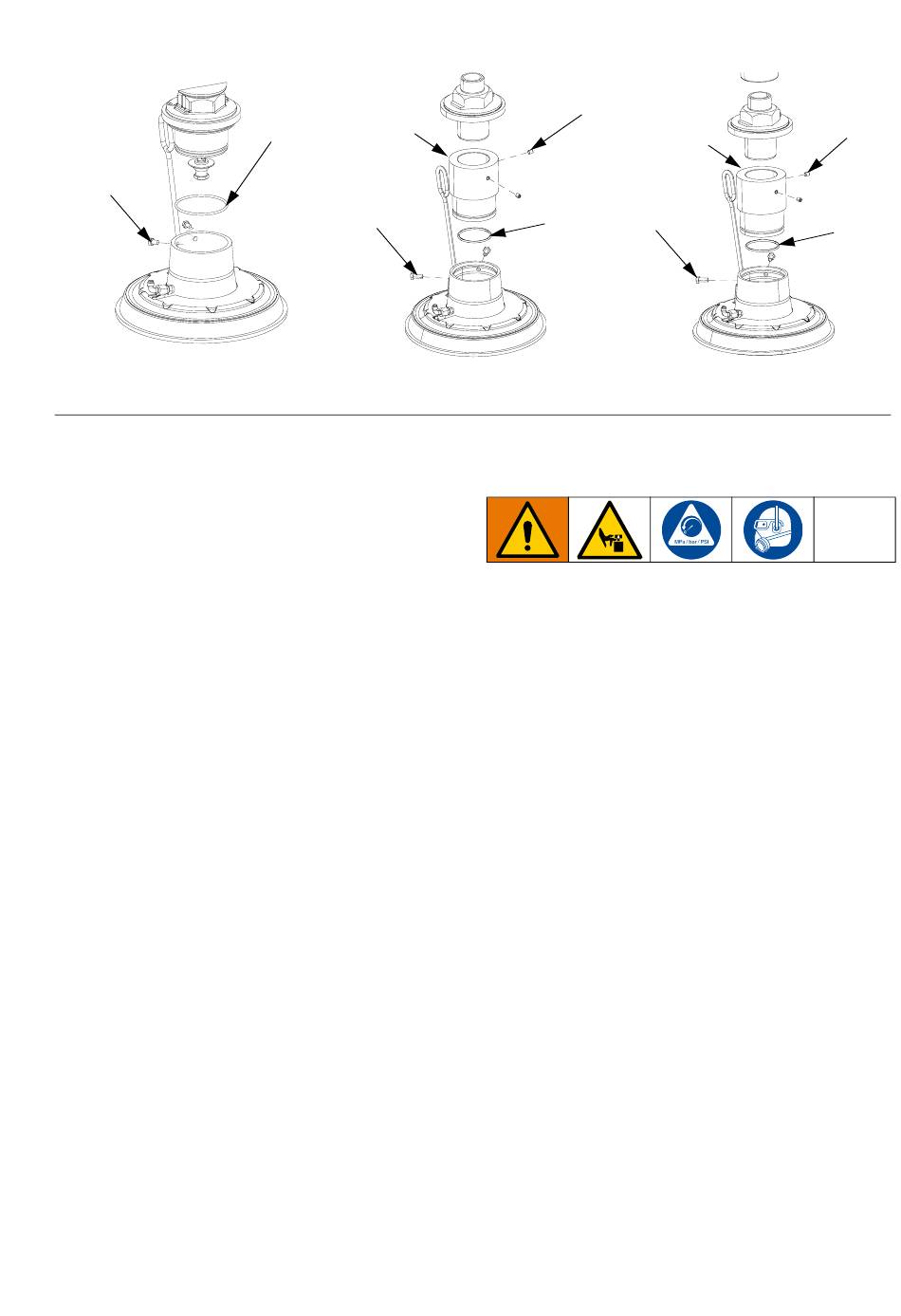

1. Plaats de O-ring (428) uit de montageset op
de volgplaat. Wanneer deze aan de plaat is
bevestigd, plaats de verdringerpomp op
de volgplaat. Zie A
2. Zet de inlaatflens van de pomp met de schroeven
(426), ringen (425) en klemmen (427) uit
montageset 255392 vast op de plaat.
Volgplaat van 20, 30 en 60 liter
OPMERKING: Voordat een volgplaat van 20, 30 of
60 liter op een pomp met een inlaatadapter wordt
geplaatst, moeten eerst de adapter en O-ring uit de
montageset met de twee stelschroeven worden
geplaatst. Zie A
. 23.
FB
1. Plaats de O-ring (463) uit de montageset op de
pompinlaat. Draai de schroeven (462) van de
inlaatflens van de pomp los en laat de pomp
voorzichtig zakken op de O-ring (463) en volgplaat.
2. Zet de inlaatflens van de pomp met de schroeven
(462) vast op de plaat.
Afstrijkers verwijderen
Zie De afstrijkers verwijderen en opnieuw
installeren op pagina 28.
Afstrijkers monteren
Zie De afstrijkers verwijderen en opnieuw
installeren op pagina 28.
3A9389K
471
463
462
. 22.
FB
463
Dura-Flo SS-montage
De verdringerpomp verwijderen
De procedure voor het verwijderen van de verdrin-
gerpomp is afhankelijk van het aandrijfmechanisme
en volgplaat waarmee de eenheid wordt gebruikt.
Zoek hieronder uw rameenheid, aandrijfmechanisme
en volgplaat om de verdringerpomp te verwijderen.
Zie de handleiding van de verdringerpomp voor het
uitvoeren van reparaties aan de verdringerpomp.
Als het aandrijfmechanisme niet hoeft te worden
onderhouden, laat hem dan op de montagesteun
zitten. Als het aandrijfmechanisme wel moet worden
verwijderd, zie Het aandrijfmechanisme
verwijderen op pagina 35.
Toevoereenheden D200 3 inch en D200s
6,5 inch
1. Voer de Drukontlastingsprocedure uit op
pagina 24.
2. Zet de ingebouwde scheidingsschakelaar (M)
in de UIT-stand.
3. Zie De verdringerpomp loskoppelen in de
handleiding van uw pomppakket.
4. Open het hoofdluchtschuifventiel (AA).
5. Zet het aandrijfmechanisme omhoog:
a. Draai de moer (105a) onder de stang van de
ram los en draai deze naar beneden op de
draadstang (106) tot de hefringadapter (107)
waarmee het aandrijfmechanisme is
bevestigd. Gebruik een sleutel op de moer
472
471
462
Dura-Flo CS-montage
Reparatie
472
463
33
