6.10 Rookgasafvoer- en luchttoevoersysteem
Alle rookgasafvoerdelen die zich buiten
de schacht of brandwerende omkokering
bevinden moeten uitgevoerd zijn in RVS.
Gesloten toestel C13:
De doorvoer van de luchtinlaat en de rookgasafvoer dienen binnen een
vierkant geplaatst te worden van 50 cm voor ketels tot 70kW
Gesloten toestel C33:
De doorvoer van de luchtinlaat en de rookgasafvoer dienen binnen een
vierkant geplaatst te worden van 50 cm voor ketels tot 70kW waarbij het
hoogteverschil in uitmonding minder dan 50 cm moet zijn.
P
Gesloten en open opstelling
24
Met het rookgasafvoer- en luchttoevoersysteem wordt bedoeld:
-
De rookgasafvoerleiding;
-
De luchttoevoerleiding;
-
Dak- of geveldoorvoer.
De rookgasafvoer- en luchttoevoerinstallatie moet voldoen aan:
-
de regelgeving genoemd in hoofdstuk 2,
-
de voorschriften uit dit installatievoorschrift en het installatievoorschrift van het toe te
passen rookgasafvoer- en luchttoevoersysteem.
Construeer het rookgasafvoersysteem zodanig dat er geen recirculatie over het
toestel kan plaatsvinden.
HP*
HP*
P
P
RVS
P/A
Toestelklasse: C
Gesloten opstelling
Open opstelling
Toestelklasse: B
Uitmondingsgebied 1
(vrij uitmondingsgebied)
P
RVS
HP*
*) HP is ten behoeve van CLV: De ALEC is hier
standaard NIET voor geschikt. Neem contact op
met ATAG Verwaming Nederland B.V.
P
RVS
Luchtfilter
P/A
P/A

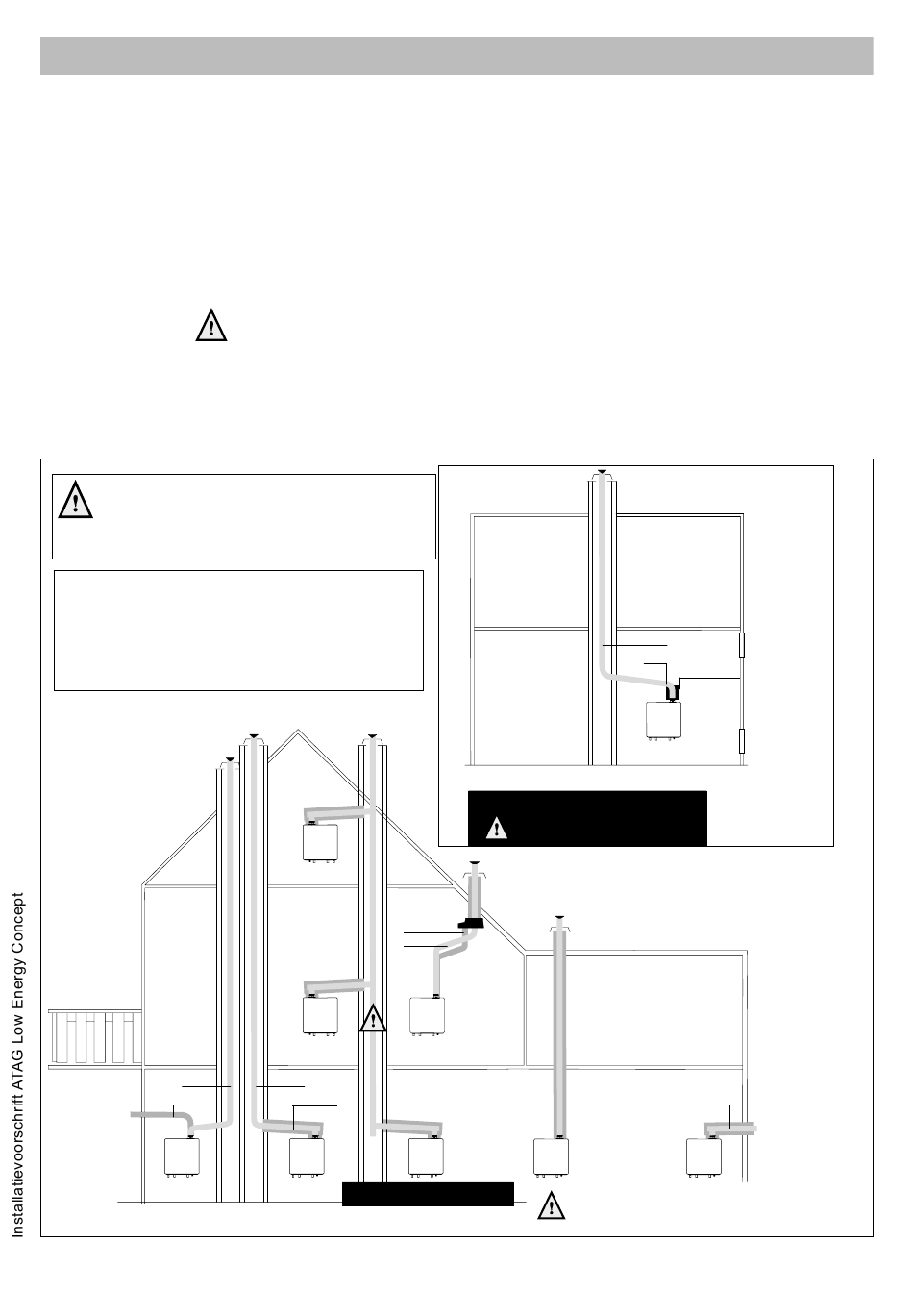

Figuur 6.10.a
