6.10.4 Montage 10 en 15 liter terugloopvat

Alle terugloopvaten dienen in verticale posi-
tie en in een vorstvrije ruimte gemonteerd te
worden.
Monteer het terugloopvat zo dicht mogelijk bij de col-
lector in de uitgaande collectorleiding (bovenste aan-
sluiting van de collector) met gebruikmaking van bij-
geleverde ophangbeugel. De positie ten opzichte van
de collector dient zodanig te zijn dat het water volledig
uit de collector kan stromen. Dit betekent dat de onder-
zijde van het terugloopvat minimaal 65 cm lager ligt dan
de onderzijde van de collector.
Het niveau van het collectorwater tijdens stil-
stand mag nooit boven de onderzijde van de
collector komen te liggen in verband met
kans op bevriezing.
Bij toepassing van een extra terugloopvat
moet er een minimale afstand zijn van 1,65
meter tussen onderzijde collector en onder-
zijde ZonneGasCombi.

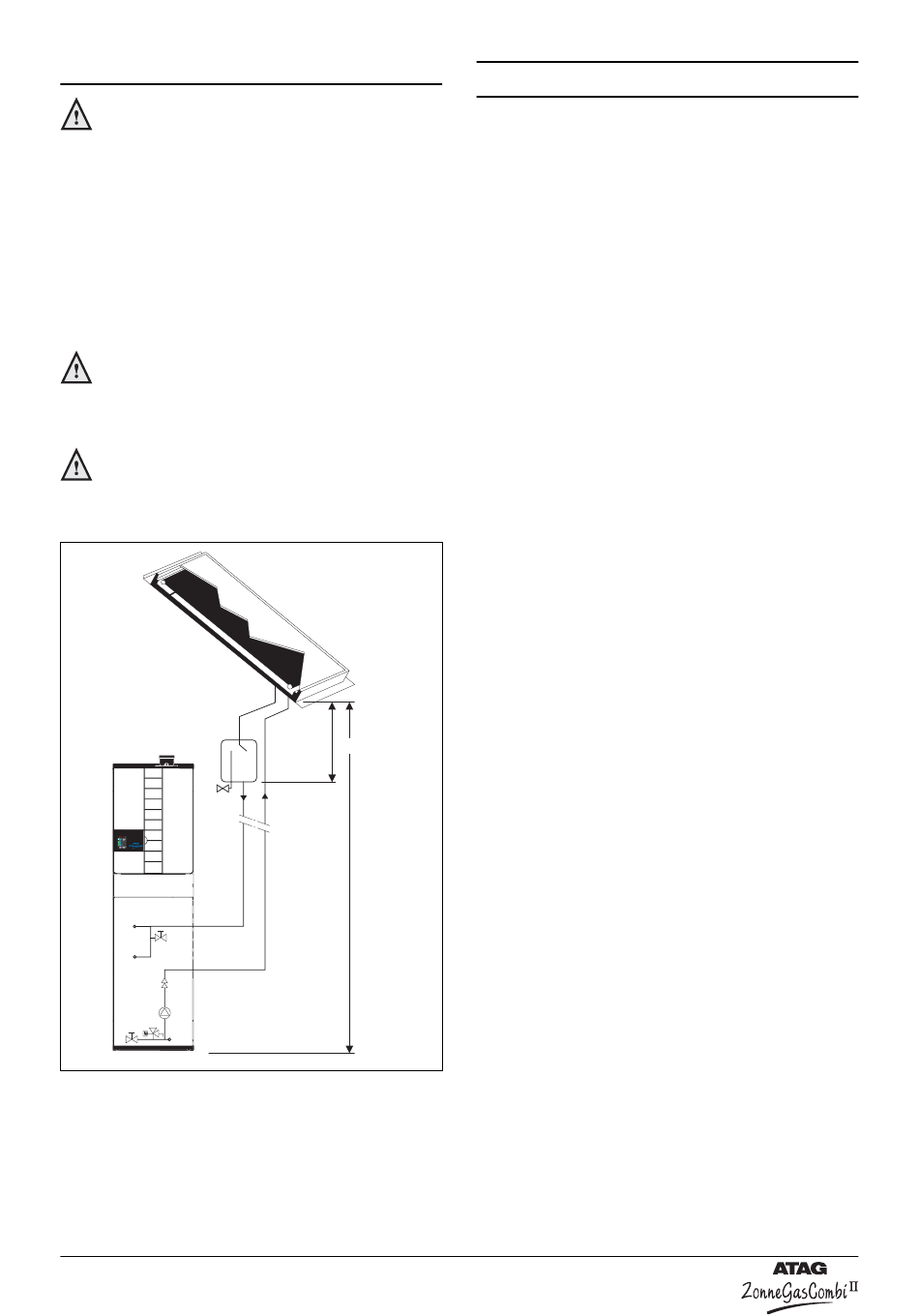

collectorcircuit met extra 10 of 15 liter terugloopvat
Installatievoorschrift HR ZonneGasCombi
7
Het toestel voldoet aan de CE- machinerichtlijn 89/392/
EEG.
De installatie moet (blijven) voldoen aan:
-
Elektrische aansluitingen volgens de voorschriften
van het Algemene Regelement voor de Elektrische
installaties (A.R.E.I.);
-
Plaatselijk geldende voorschriften;
-
Het toestel moet worden aangesloten op een ge-
aarde wandcontactdoos. Deze moet zichtbaar en
onder handbereik zijn.
Het toestel voldoet aan de volgende voorschriften:
-
Laagspanningsrichtlijn 73/23/EEG
-
EMC richtlijn 89/336/EEG
Verder gelden de volgende algemene voorschriften:
-
Aan de bedrading van het toestel mogen geen
wijzigingen worden aangebracht;
-
Alle aansluitingen moeten op het aansluitblok ge-
maakt worden.
-
Het netsnoer moet, bij eventuele vervanging, door
een ATAG netsnoer vervangen worden art.nr.
S4320100.
De ATAG Brain of ATAG Smart kamerthermostaat
(busthermostaat) moet op de hiervoor bestemde aan-
sluitingen aangesloten worden. Alle overige soorten of
merken kamerthermostaten of regelingen die worden
toegepast moeten beschikken over een potentiaalvrij-
contact.
Bij het toepassen van een aan / uit thermostaat of rege-
laar is het mogelijk dat er een anticipatieweerstand
min. 65 cm
moet worden geplaatst om te grote temperatuurschom-
melingen te voorkomen. In de regel worden hier de
kwikthermostaten bedoeld. De anticipatieweerstands-
draad is meegeleverd en dient gemonteerd te worden
op de klemmen 23 en 27. De anticipatieweerstand in de
kamerthermostaat dient op 0,11 A ingesteld te worden.
De anticipatieweerstand moet ook toegepast worden bij
min. 165 cm
kamerthermostaten met het zogenaamde 'power
stealing'-systeem.
Voor meer gedetailleerde vragen over componenten,
die niet door ATAG zijn geleverd, moet men contact op
nemen met de betreffende leverancier.
figuur 13
pagina 16
II

Elektrische aansluiting
