Zekeringen, TMI Volledig geïntegreerde campers
De zekeringen zijn zoveel mogelijk samengebracht in centrale F1, F2 en F3.

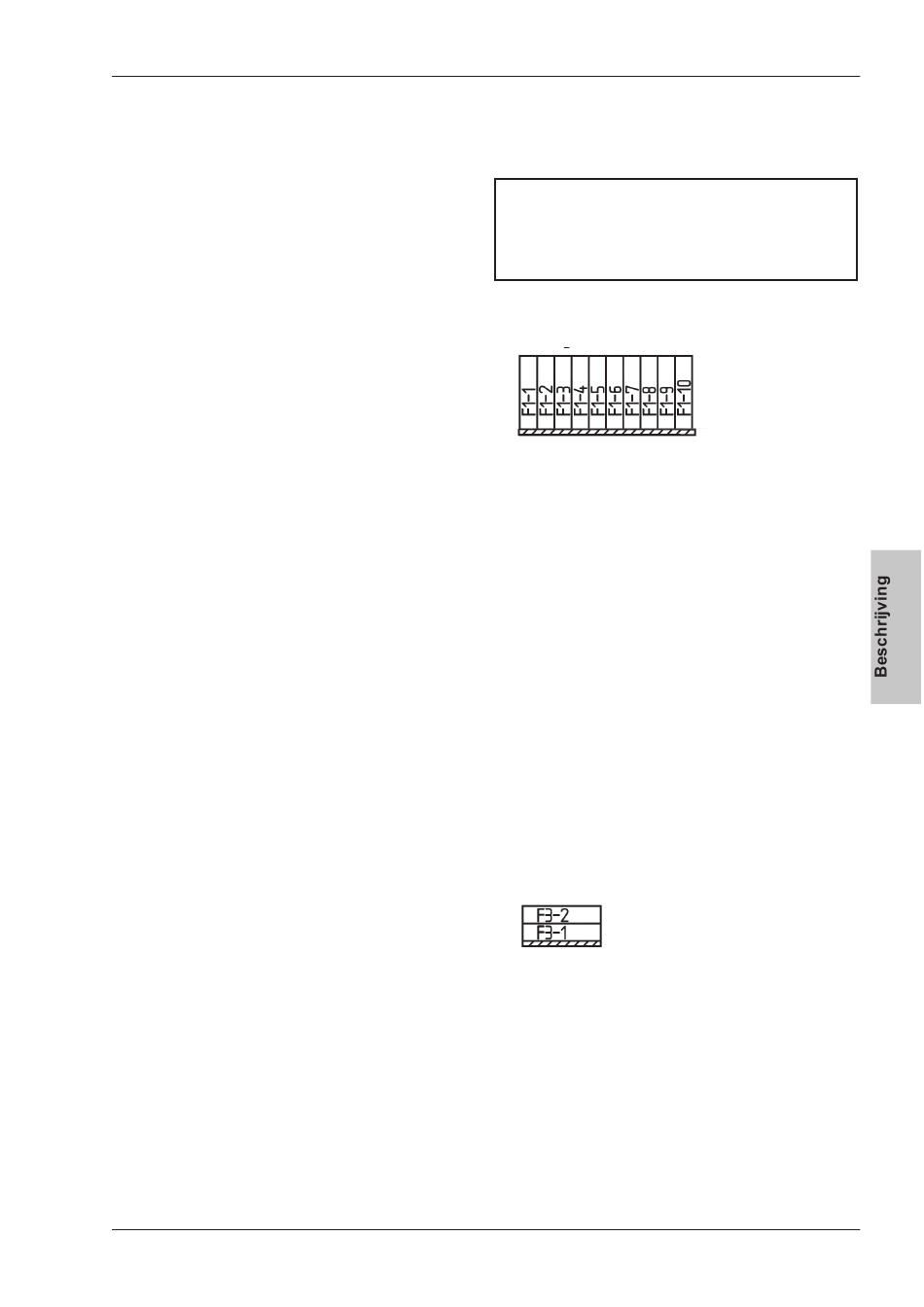

Een overzichtstekening toont de plaatsing van de zekeringen in de camper.
F1
F1-1
1A
DEFA-IR
F1-2
25A
DEFA Alarm
F1-3
10A
Trapje (de bestuurdersstoel)
F1-4
15A
Spoelpomp
F1-5
15A
Elektrische raambediening
F1-6
10A
Centrale vergrendeling
F1-7
7,5A
Ventilator (passagier)
F1-8
7,5A
Achteruitkijkspiegels (aanpassing)
F1-9
7,5A
Achteruitkijkspiegels (verwarming)
F1-10
3A
Spanningsmeting startaccu
F2
Groep
Zekering
Kabel (mm
F2
7,5A
2,5
F2
10A
1,5
F2
15A
4
F2
3A
0,75
F2
5A
1,5
F2
15A
6
F2
10A
2,5
F2
20A
10
F2
20A
10
F2
150A
35
F2
150A
25
F2
15A
4
F3
F3-1
3A
Bedieningspaneel
F3-2
1A
Router
Overige zekeringen
Magneetklep van de toiletstoel:
Zekering 3A, aangebracht achter de spoelknop of in
de achterzijde van de toiletstoel. Zie de aanwijzingen
van de fabrikant van de toiletstoel.
Ketel:
Zekering 2A, aangebracht op de ketel in een groene
zekeringhouder.
NL
20M-1
Beschrijving Elektrisch systeem
)
2
Rood
Rood/Oranje
Rood/Geel
Rood/Wit
Groen/Wit
Rood
Blauw/Paars
Rood
Rood
Rood
Rood
Rood
Opmerking!
Zekeringen voor het 12V-systeem van de
auto zijn aangegeven in het instructieboek
van de auto.
Functie
Onderhoudslading accu woongedeelte
---
Trapje / Markies
Spanningsmeting accu woongedeelte
ALDE Ketel
Zonnecel
Verbrandingstoilet Cinderella
Subwoofer
Eindtrap
Inverter
Hydraulische steunpoten
Handbediening (Hydraulische steunpoten)
Elektrische voorruitverwarming:
(Alleen bepaalde modellen of als optie.)
Zekering 50A, aangebracht in de zekeringhouder van de
auto.
Laadstroom tussen de accu van het woongedeelte en de
startaccu:
De zekering van 40A bevindt zich bij de startaccu.
4-49
