VERWARMINGSCIRCUIT MET LUSSEN IN DE VLOER
In de vloer van het woongedeelte is een verwarmings-
circuit met lussen ingebouwd waarin de vloeistof van het
verwarmingssysteem circuleert.
De vloerverwarming wordt op verschillende manieren
geregeld, afhankelijk van het model camper.
•
Vloerverwarming AGS II is geïntegreerd met het
convectorsysteem .
•
Vloerverwarming AGS II Pro bestaat uit een zelfstandig
verwarmingscircuit.
Hieronder volgt een beschrijving van de twee systemen.

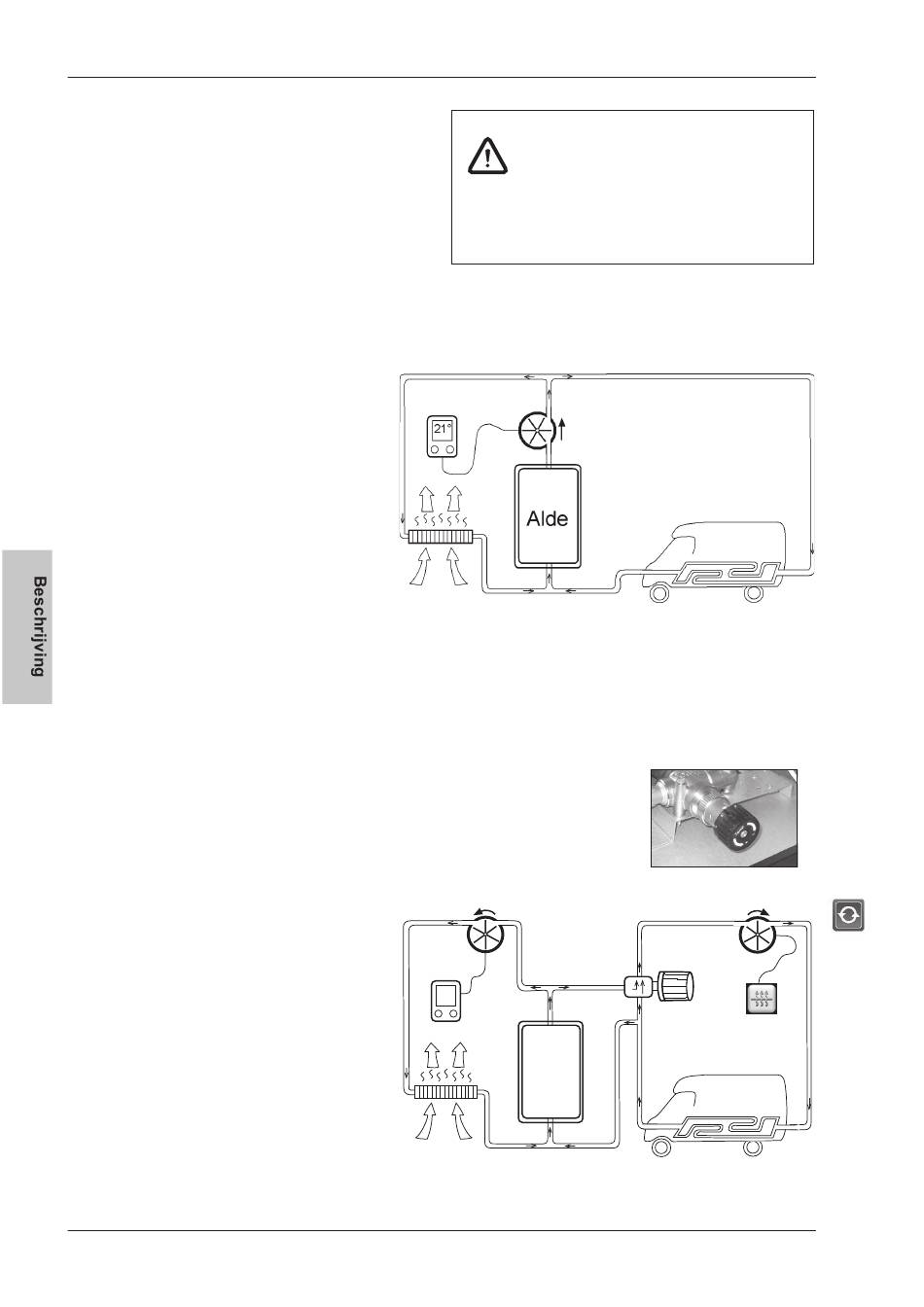

Verwarmingssysteem met geïntegreerde vloerverwarming AGS II
Geïntegreerde vloerverwarming betekent dat
de temperatuur van de vloerverwarming gelijk is
aan die van het overige verwarmingssysteem.
De verwarming door de ketel wordt verdeeld
over de convectors en de vloerverwarming.
De temperatuur in de camper wordt
geregeld door het bedieningspaneel van het
verwarmingssysteem .
Zo nodig wordt de temperatuur in convectors en
vloerverwarming verhoogd of verlaagd.
Verwarmingssysteem met vloerverwarming AGS II Pro
De vloerverwarming AGS II Pro is te herkennen aan de shuntklep die zich bij de ketel bevindt.
De convectors en de vloerverwarming hebben elk hun
eigen verwarmingscircuit.
De convectors:
De temperatuur in de camper wordt geregeld
door het bedieningspaneel van het verwarmings-
systeem. Zo nodig wordt de temperatuur in de
convectors verhoogd of verlaagd.
Vloerverwarming AGS II Pro:
Start de vloerverwarming op het bedieningspaneel
van het verwarmingssysteem (het symbool met
circulatiepomp). De shuntklep zorgt voor gelijkma-
tige temperatuur in de vloer.
Stel de gewenste binnentemperatuur in op het be-
dieningspaneel.
Stel de shuntklep van de vloerverwarming in om een
aangename vloertemperatuur te verkrijgen.
4-20
Beschrijving Verwarmingssysteem
De lucht bij de convectors wordt
verwarmd en stijgt langs de
wanden omhoog.
21°
De lucht bij de convectors wordt verwarmd
en stijgt langs de wanden omhoog.
WAARSCHUWING!
Als de lussen van het verwarmingscircuit
worden beschadigd, bestaat kans op lek-
kage.
Breng nooit schroeven of spijkers aan in de
vloer omdat dit lekken kan veroorzaken in
de lussen van het verwarmingscircuit dat in
de vloer is ingebouwd.
De temperatuur van de vloerver-
warming is gelijk aan die van het
overige verwarmingssysteem.
Shunt-
klep
Alde
Compact
3020 HE
ON
ON
OFF
OFF
NL
20M-1
