VERWARMINGSSYSTEEM
ALGEMEEN OVER HET
VERWARMINGSSYSTEEM
De KABE Travelmaster is uitgerust met een verwarmings-
systeem met watercirculatie. De verwarming wordt over
het woongedeelte verspreid door:
•
de convectors van de systeem die de lucht langs de
wanden verwarmen. Dit geeft een aangename binnen-
temperatuur en voorkomt koude bij de ramen.
•
vloerverwarming voor een aangenaam verwarmde
vloer.
•
een verwarmingselement met ventilator onder de
autostoel . (Alleen bij bepaalde modellen.)
De figuur bevat een schema van de onderdelen van het
verwarmingssysteem in het woongedeelte en de koppeling
van de verschillende circulatiecircuits.
Om de warmte in het verwarmingscircuit van het woonge-
deelte te laten circuleren moet de circulatiepomp van het
woongedeelte starten (MKV).
De circulatiepomp (MKV) start als de temperatuur in
de camper lager is dan de ingestelde waarde op het
bedienings paneel
De warmte circuleert dan in de convectors.
Convectors en vloerverwarming werken op verschillende
manieren samen, afhankelijk van model en extra
uitrusting .
De verschillende uitvoeringen zijn in de twee illustraties
aangegeven.
In de meeste KABE TravelMasters is de vloer-
verwarming aangesloten op de convectors, zie figuur 1.
De temperatuur in de vloer volgt de temperatuur van de
convectors.
Sommige KABE TravelMasters zijn uitgerust met
vloerverwarming volgens figuur 2.
De vloerverwarming heeft een eigen circulatiepomp (MGV)
die wordt gestart via een schakelaar. De temperatuur in de
vloer wordt geregeld door een shuntklep met afzonderlijke
thermostaat. Dit zorgt voor een gelijkmatige temperatuur
op de vloer.
4-14
Beschrijving Verwarmingssysteem

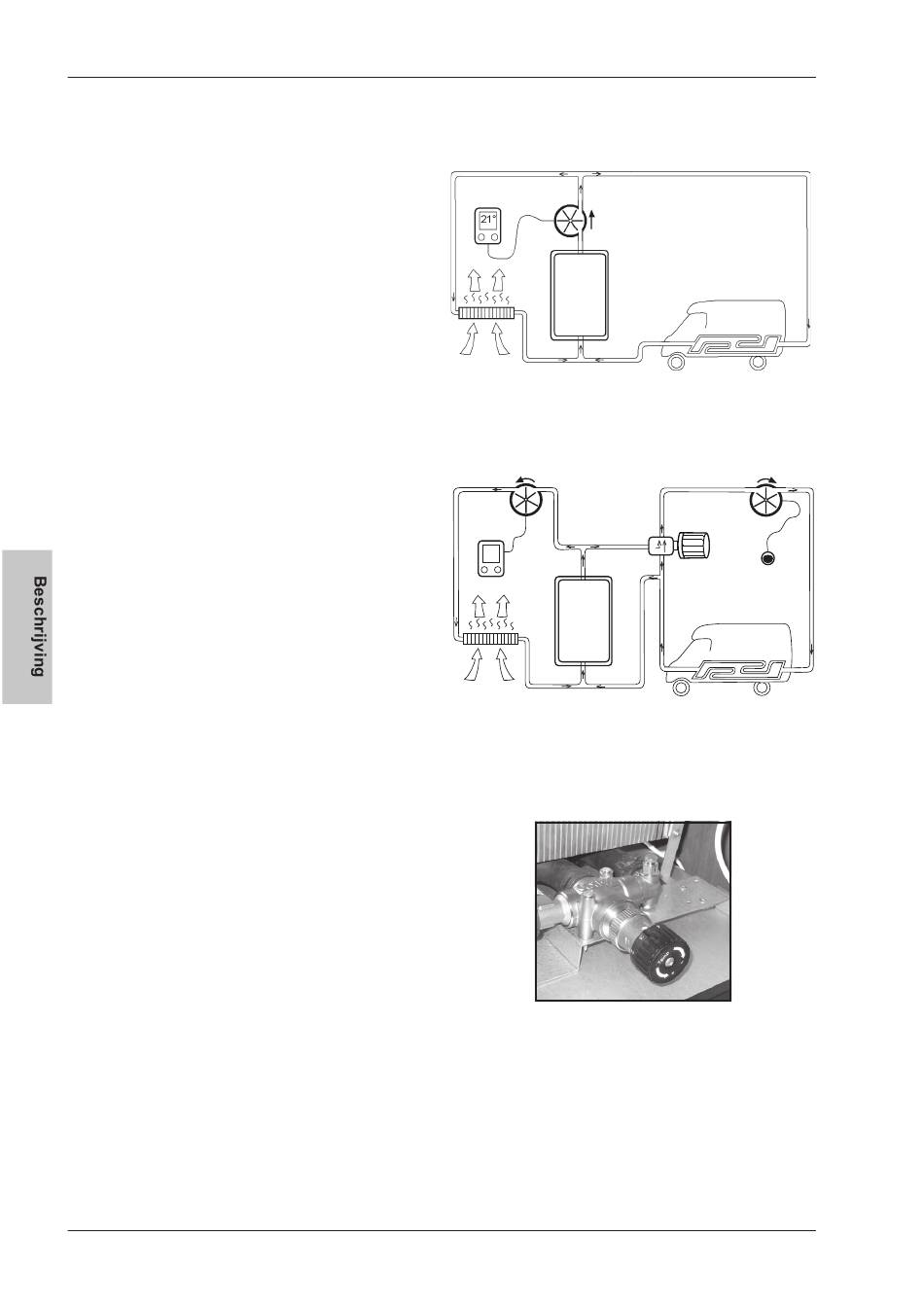

Figuur 1: Schematische illustratie van het verwarmings-
systeem in het woongedeelte.
21°
KV
Figuur 2: Schematische illustratie van het verwarmings-
systeem AGS II Pro van het woongedeelte (vloerverwar-
ming met shuntklep).
MKV
Alde
Compact
3020 HE
MKV
Shunt-
klep
Alde
Compact
3020 HE
Shuntklep voor vloerverwarming
(alleen bepaalde campers).
MGV
ON
OFF
GV
NL
20M-1
