OVERZICHTELIJKE TECHNISCHE BESCHRIJVING VAN HET 12V-SYSTEEM
VAN HET WOONGEDEELTE
Het 12V-systeem van het woongedeelte is opgebouwd
met een geavanceerd elektronisch systeem met de naam
"Smart D".

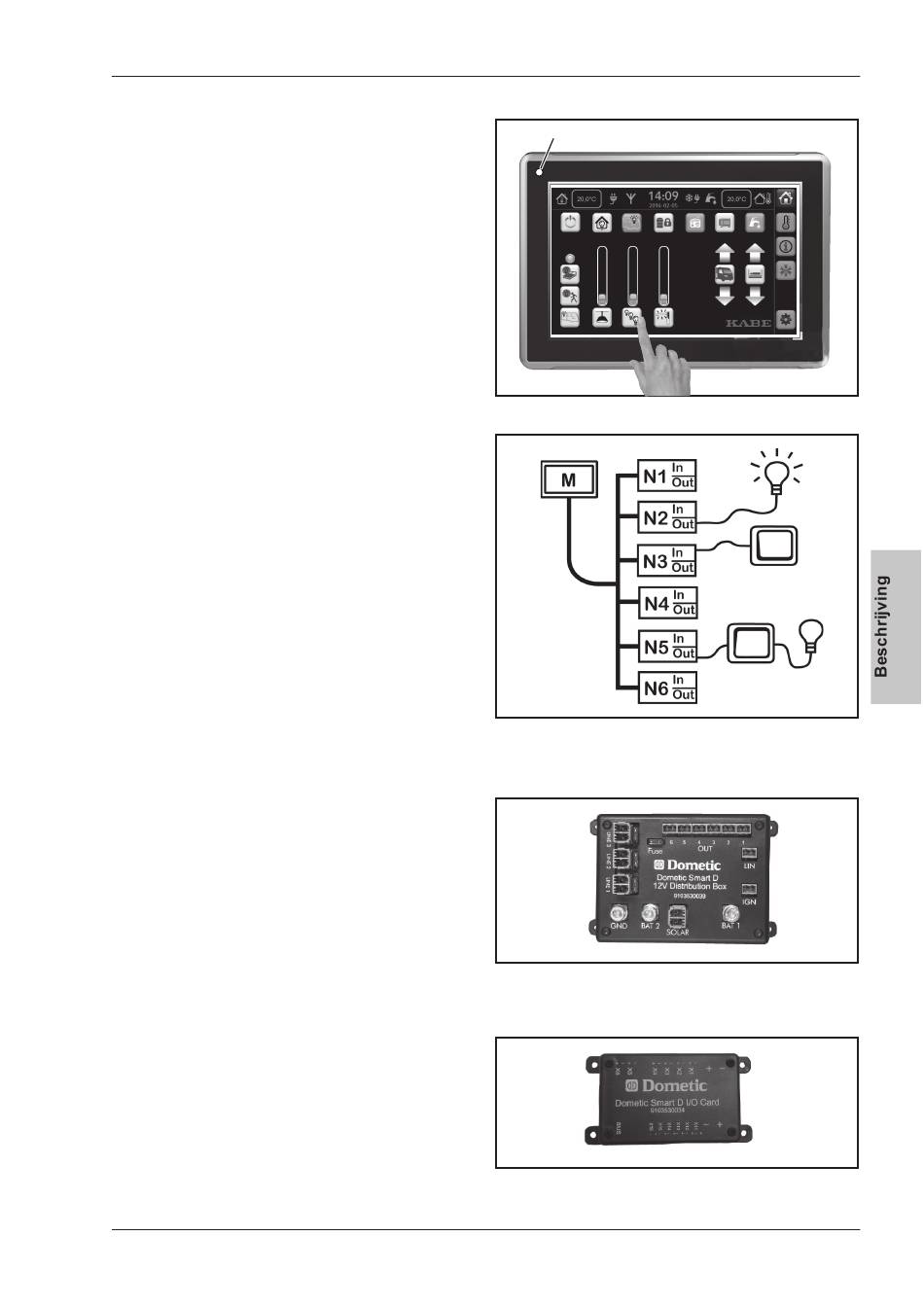

Het bedieningspaneel toont de actuele informatie van het
systeem. Het beeldscherm van het bedieningspaneel rea-
geert op aanraking (touch functie). Door op de pictogram-
men (knoppen) op het bedieningspaneel te drukken, kunt
u het systeem opdrachten geven.
"Smart D" is een zogenaamd BUS-systeem. Dit betekent
dat elektrische functies worden gestuurd door het pro-
gramma van het systeem. De elektronica met het pro-
gramma is in het bedieningspaneel geïntegreerd (M).
Het programma van het systeem communiceert met een
aantal elektrische uitgangen (output) en ingangen (input)
op verschillende plaatsen in de camper. Elektronische
eenheden met ingangen en uitgangen worden aangeduid
met N1-N6. (Sommige modellen N1-N5.)
Elektrische verbruikers (lampen, pompen e.d.) zijn ge-
koppeld aan uitgangen (output). Het systeem kan daar-
door de elektrische verbruikers inschakelen (starten) die
aan een bepaalde uitgang zijn gekoppeld. (A)
De meeste stroomschakelaars in het woongedeelte zijn
gekoppeld aan ingangen (input). Het programma leest de
ingang af en daarmee ook de stand van de schakelaar.
Het systeem voert de handeling uit die met de schakelaar
wordt beoogd. (A)
Voorbeeld:
U wilt een lamp aansteken. Druk op de stroomschakelaar.
Het programma leest op de ingang dat de schakelaar is
geactiveerd. Het programma geeft de uitgang opdracht om
stroom naar de lamp te sturen. De lamp gaat branden.
Op een aantal plaatsen in de camper bevinden zich
stroomschakelaars die traditioneel zijn aangesloten op
een verbruiker. De schakelaar is dan zo geplaatst dat hij
de stroom tussen de uitgang en de verbruiker onderbreekt .
(B)
•
Als de stroomschakelaar in de "uit"-stand staat, is
de verbinding onderbroken. Het programma kan de
stroomverbruiker dan niet inschakelen.
•
Als de stroomschakelaar in de "aan"-stand staat, kan
het programma sturen of de stroomverbruiker in- of
uitgeschakeld moet zijn.
NL
20M-1
Beschrijving Elektrisch systeem
230V
Bedieningspaneel (M).
Het BUS-systeem heeft elektrische in- en uitgangen die
zijn geplaatst op de eenheden N1-N6.
Eenheid N1 van het BUS-systeem heet:
Dometic Smart D 12V Distribution Box.
De eenheden N2-N6 van het BUS-systeem heten:
Dometic Smart D I/O Card.
(A)
(B)
4-35
