Cerabar S PMC71, PMP71, PMP75 met 4...20 mA HART

Endress+Hauser

Drukmeting in vloeistoffen

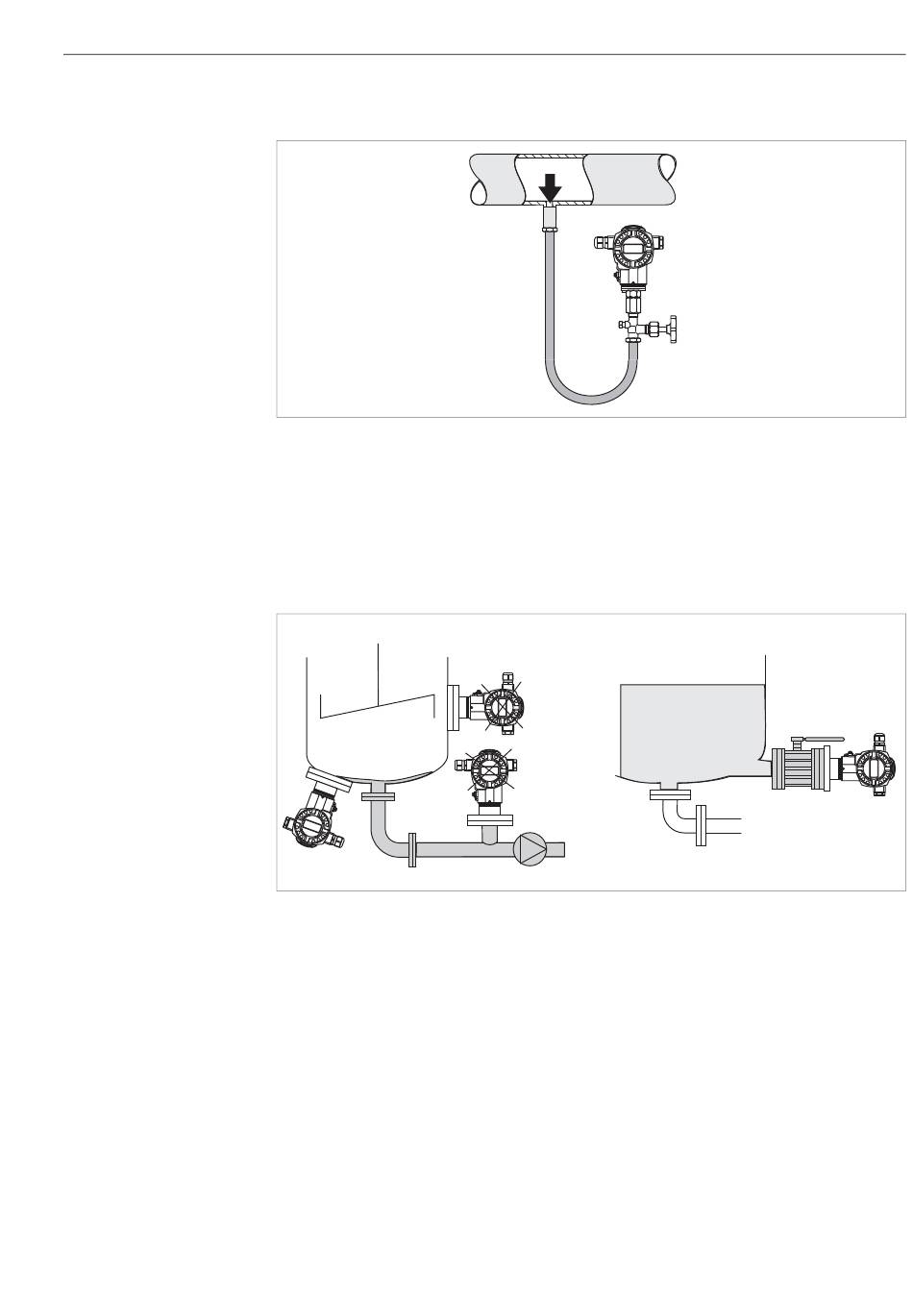

Afb. 7:

Meetopstelling drukmeting in vloeistoffen

Cerabar S

Afsluiter

Cerabar S met afsluiter onder of op dezelfde hoogte als het aftappunt monteren.

Niveaumeting

Afb. 8:

Meetopstelling niveau

• De Cerabar S altijd onder het laagste meetpunt installeren.

• Het instrument niet in de vulstroom of op een plaats in de tank monteren, waar drukpulsen van

een roerwerk kunnen optreden.

• Het instrument niet in het aanzuiggebied van een pomp monteren.

• Inregeling en functionele beproeving kunnen eenvoudiger worden uitgevoerd, wanneer u het

instrument na een afsluiter monteert.

PVDF-adapter

Opmerking!

Voor instrumenten met een adapter van PVDF geldt een maximaal aandraaimoment van

7 Nm (5,16 lbf ft). Bij sterke belasting door druk en temperatuur kan het schroefdraad losraken.

D.w.z. de dichtheid van het schroefdraad moet regelmatig worden gecontroleerd en het schroef-

draad moet evt. met het voornoemde draaimoment worden nagetrokken. Voor het schroefdraad

1/2 NPT adviseren wij, als afdichting teflonband te gebruiken.

Montage

➀

➁

P01-PMx7xxxx-11-xx-xx-xx-003

P01-PMP75xxx-11-xx-xx-xx-000
