Cerabar S PMC71, PMP71, PMP75 met 4...20 mA HART
Meetwaarde
GROEPSKEUZE
TAAL
KEUZE
!
Endress+Hauser
5.4
Lokale bediening – lokaal display aangesloten
Wanneer het locale display is aangesloten, dienen de drie bedieningstoetsen voor het navigeren door
het bedieningsmenu, ä 27, "Functie van de bedieningselementen – lokaal display aangesloten".
5.4.1
Menustructuur
Het menu is onderverdeeld in vier niveaus. De drie bovenste niveaus zijn bedoeld voor de navigatie,
terwijl u op het onderste niveau getalswaarden invoert, opties kies en opslaat.
Het gehele menu is in hoofdstuk 10.1 "Menu voor lokaal display en digitale communicatie" opge-
nomen. Het GEBRUIKERSMENU wordt samengesteld afhankelijk van de gekozen bedrijfsmodus,
bijv. bij de keuze van de bedrijfsdruk "Druk" worden alleen de voor deze bedrijfsmodus benodigde
functies getoond.
QUICK SETUP
GEBRUIKERSMENU
INSTELLINGEN
POSITION ADJUST.
INOUW CORRECTIE
POS. SET-POINT
POSITIE OFFSET

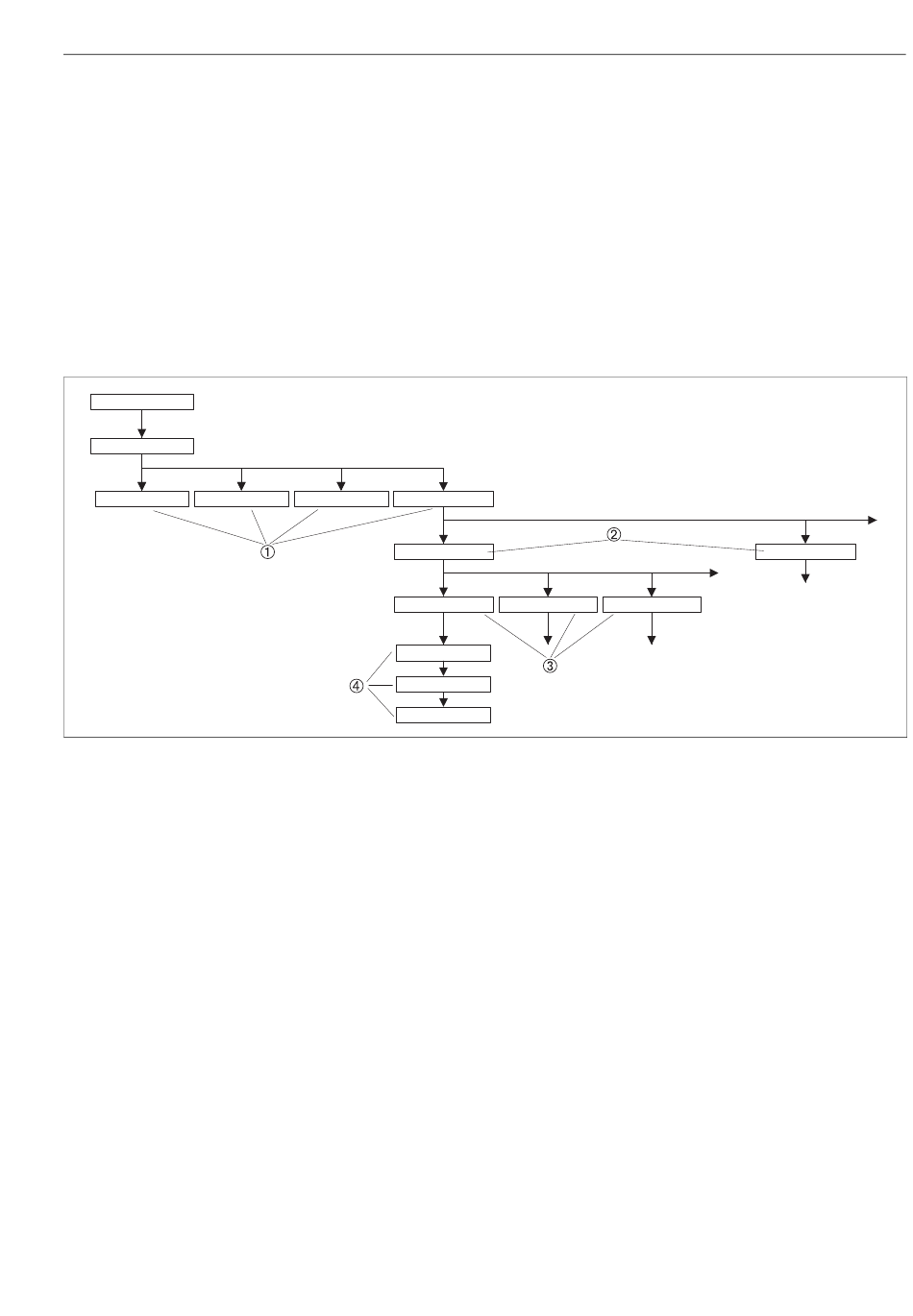

Afb. 22:
Menustructuur
1
1e keuzeniveau
2
2e keuzeniveau
3
Functiegroepen
4
Parameter
Opmerking!
De parameters TAAL en KEUZE worden allee via het lokaal display op het 1e keuzeniveau getoond.
Via de digitale communicatie wordt de parameter TAAL in de groep DISPLAY en de parameter
KEUZE in het QUICK SETUP-menu of in de functiegroep INREGELING getoond. ä 66, "Menu
voor lokaal display en digitale communicatie".
CALIBRATION
EXTR.INSTELLINGEN
Bediening
DISPLAY
P01-xxxxxxxx-19-xx-xx-nl-097
