Cerabar S PMC71, PMP71, PMP75 met 4...20 mA HART
Endress+Hauser
3.3.8
Behuizing draaien
De behuizing kan na losdraaien van het tapeind met max. 380° worden verdraaid.

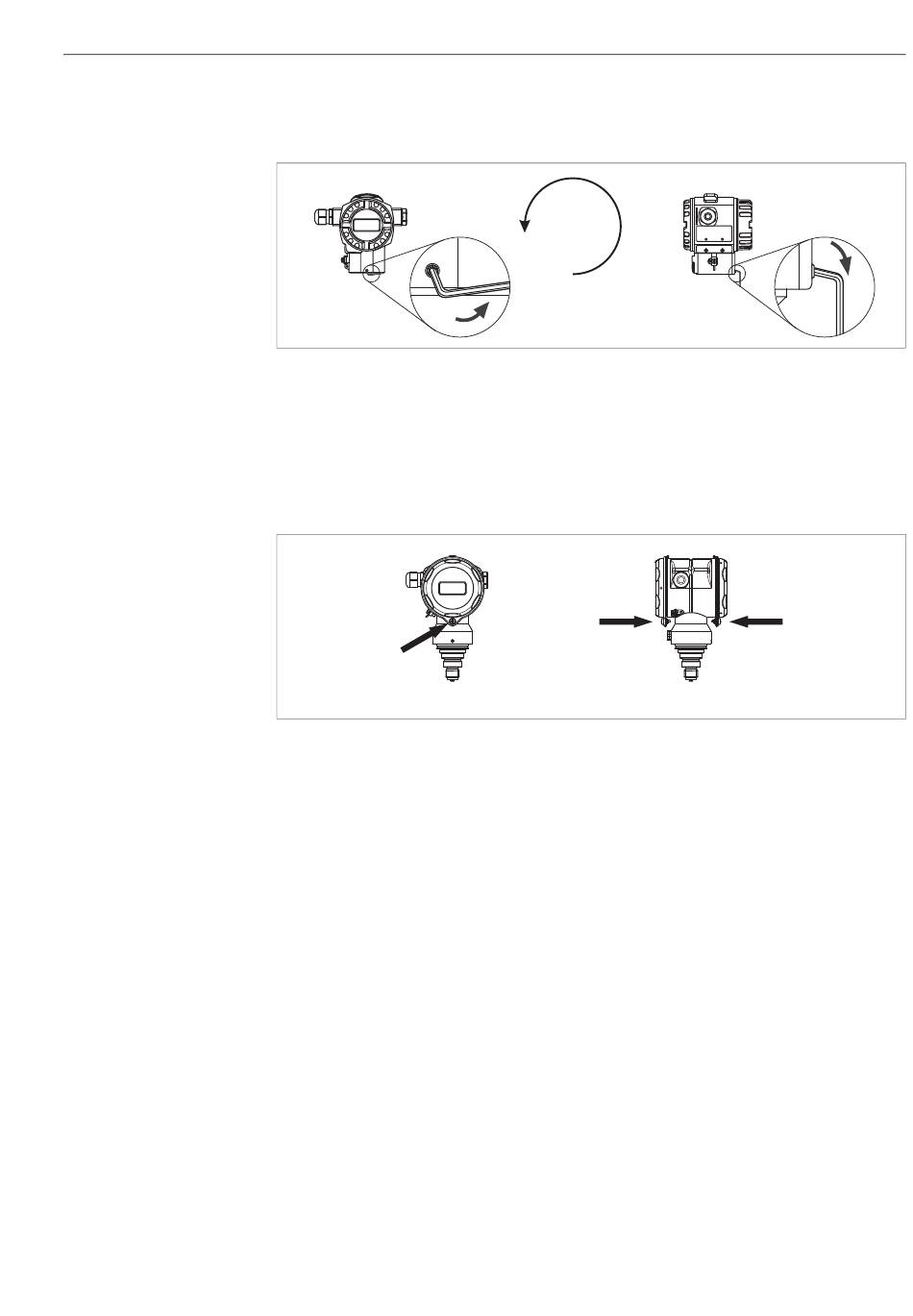

Afb. 15:
Behuizing uitlijnen
– T14 en T15 behuizing: tapeind met een 2 mm (0,08 in)-inbussleutel losdraaien.
Hygiënische T17-behuizing: tapeind met een 3 mm (0,12 in)-inbussleutel losdraaien.
– Behuizing draaien (max. tot 380°).
– Tapeind met 1 Nm (0,74 lbf ft) weer aantrekken.
3.3.9
Deksel sluiten bij hygiënische rvs-behuizing (T17)
Afb. 16:
Deksel sluiten
De deksels voor de aansluit- en elektronicaruimte worden na inhangen van de behuizing ieder met
een schroef gesloten. Voor een goede afdichting van de deksels moeten deze schroeven handvast
(2 Nm (1,48 lbf ft)) tot de aanslag worden aangedraaid.
3.4
Inbouwcontrole
Na de inbouw van het instrument de volgende controles uitvoeren:
• Zijn alle schroeven vast aangedraaid?
• Zijn de behuizingsdeksels dichtgeschroefd?
max. 380°
Montage
P01-PMx7xxxx-17-xx-xx-xx-000
P01-PMx7xxxx-17-xx-xx-xx-002
19
