FLUXUS F801
6.2.2.2

Rangschikking van de sensoren

Voor de rangschikking van de sensoren en montagerails bestaan verscheidene varianten:

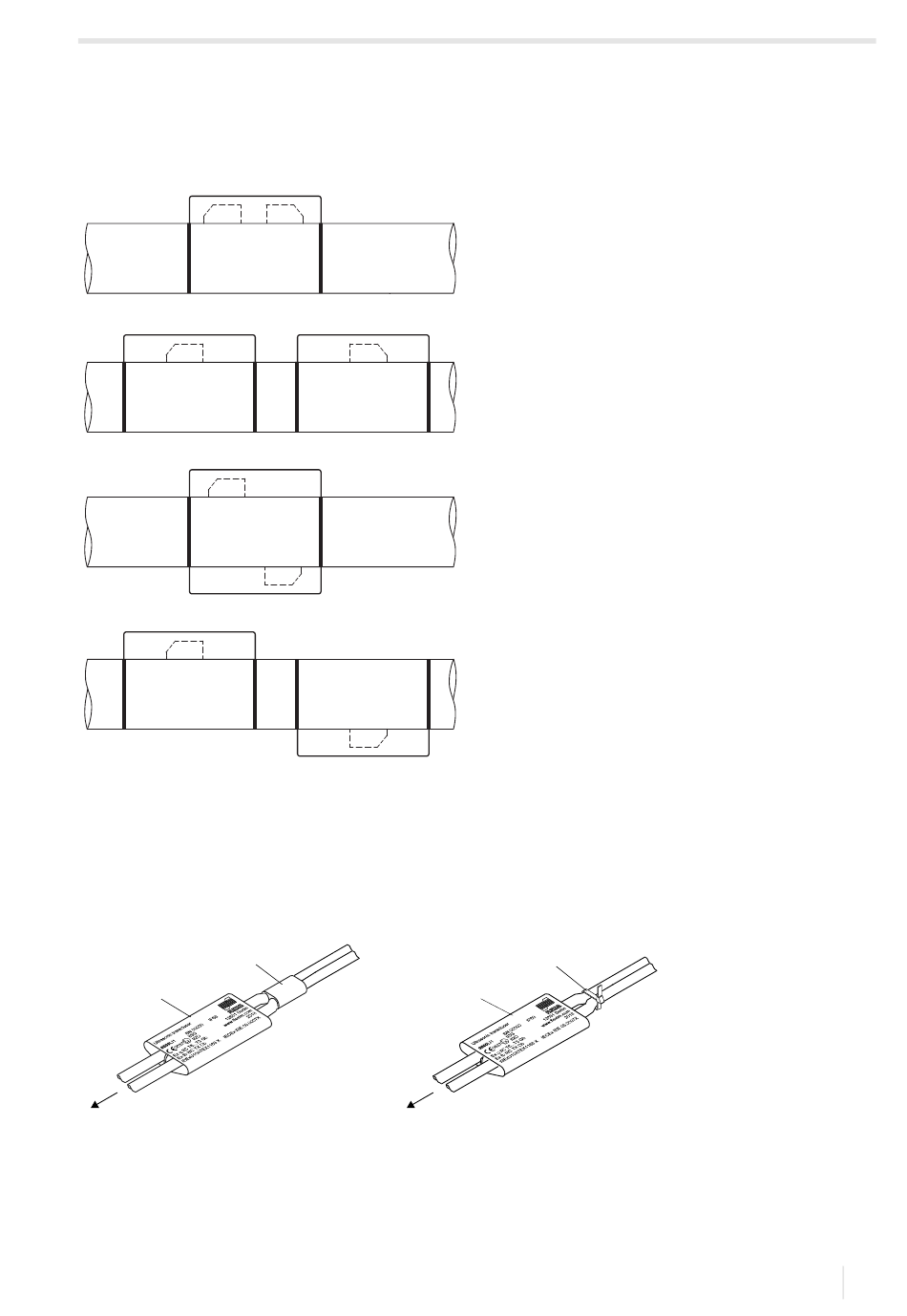

Afb. 6.4:
Rangschikking van de sensoren en montagerails
6.2.2.3
De sensoren van het type ****LI** bevestigen
Als u het typeplaatje van de sensoren ****LI** tijdens de montage van de sensorkabel verwijdert, moet u het na afloop
weer aan de sensorkabel aanbrengen en met de meegeleverde kabelbinder fixeren. De krimpkous mag u niet opnieuw
gebruiken.
Afb. 6.5:
Typeplaatje op de sensorkabel
geleden de montage:
3
2
1
1 – sensoren
2 – typeplaatje
3 – krimpkous
4 – kabelbinder
UMFLUXUS_F801V1-0NL, 2020-06-26
reflectieopstelling,
1 rail
reflectieopstelling,
2 rails
doorstralingsopstelling,
2 rails parallel
doorstralingsopstelling,
2 rails verplaatst
na de montage:
4
2
1
6 Montage
6.2 Sensoren
31
