FLUXUS F801
De rail monteren met het ratelslot
• Kort het spanband af (buisomtrek + tenminste 120 mm).
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting.
→ Houdt u zich aan de geldende voorschriften.
• Schuif de spanband ca. 100 mm door de delen (1) en (2) van het ratelslot, zie Afb. 6.37 a.

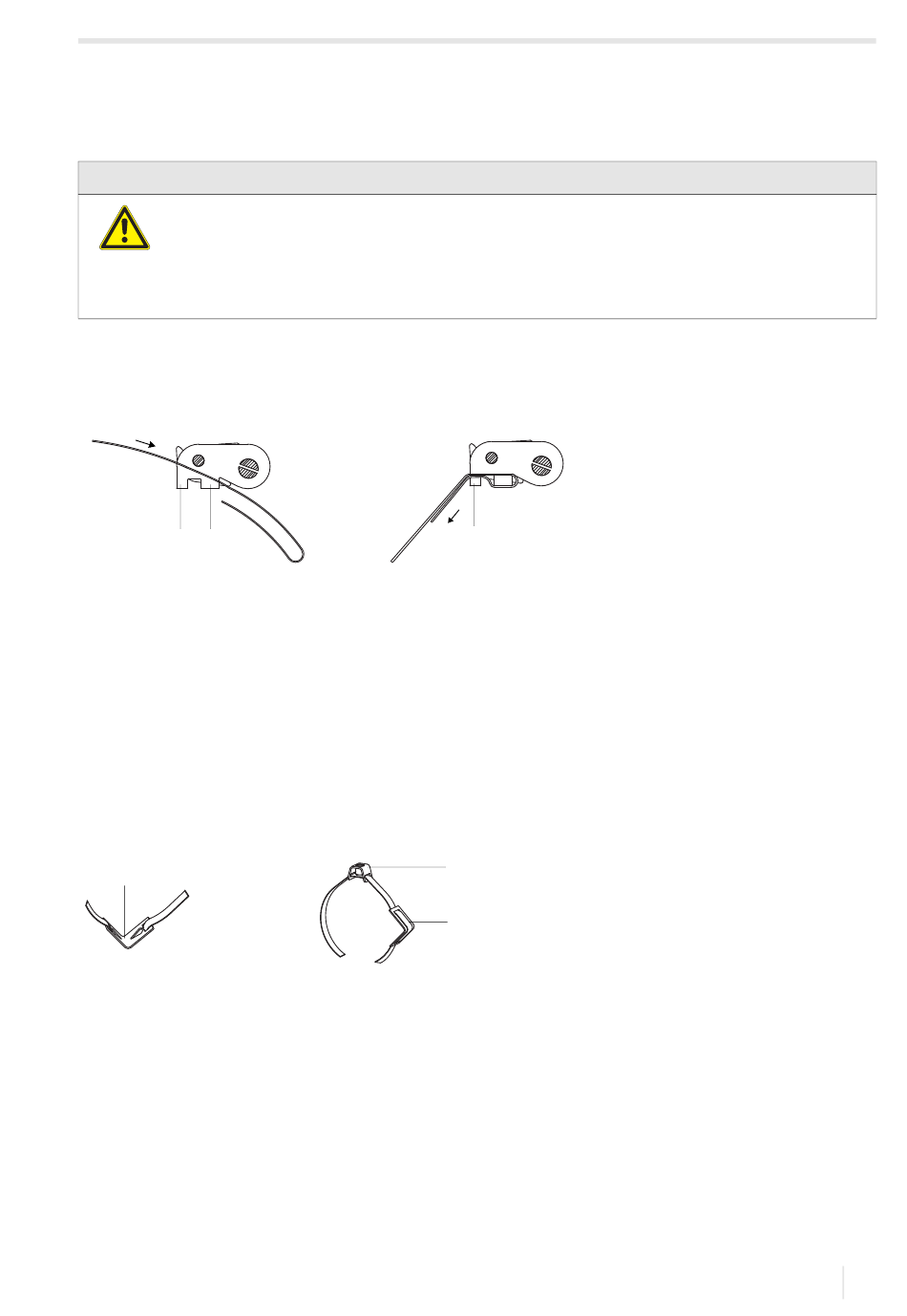

Afb. 6.37: Ratelslot met spanband
a
2
1
• Buig de spanband om.
• Schuif de spanband door deel (1) van het ratelslot, zie Afb. 6.37 b.
• Trek de spanband vast.
• Schuif het lange uiteinde van de spanband door de spanbandklem en de metalen veer, zie Afb. 6.38. De metalen veer
hoeft niet te worden gemonteerd op:
– stalen buizen
– buizen met een buitendiameter < 80 mm
– buizen die niet blootstaan aan grote temperatuurschommelingen
• Leg de spanband om de buis heen, zie Afb. 6.39.
Afb. 6.38: Spanband met metalen veer en spanbandklem
1
1 – metalen veer
2 – spanbandklem
• Plaats het ratelslot, de spanbandklem en de metalen veer (indien nodig) op de buis:
– monteer de spanbandklem bij horizontale buizen indien mogelijk zijdelings op de buis
– monteer de metalen veer (indien nodig) aan de tegenover liggende zijde van de spanbandklem
• Schuif het lange uiteinde van de spanband door de spleet van de spanslotschroef, zie Afb. 6.40.
• Trek de spanband vast.
• Snijd de uitstekende spanband af, zie Afb. 6.40.
• Draai de schroef van het ratelslot vast.
• Herhaal de stappen voor de tweede spanband.
UMFLUXUS_F801V1-0NL, 2020-06-26
b
1
2
1
6 Montage
6.2 Sensoren
45
