FLUXUS F801
Stap 1: Demontage van Variofix C
• Haal de sensorbevestiging Variofix C uit elkaar.
Voor het verwijderen van de afdekking van de rail buigt u de buitenwand van de afdekking naar buiten.
Voor het verwijderen van de veerbeugel van de rail schuift u hem over de inkeping van de rail en tilt u hem zo eraf.

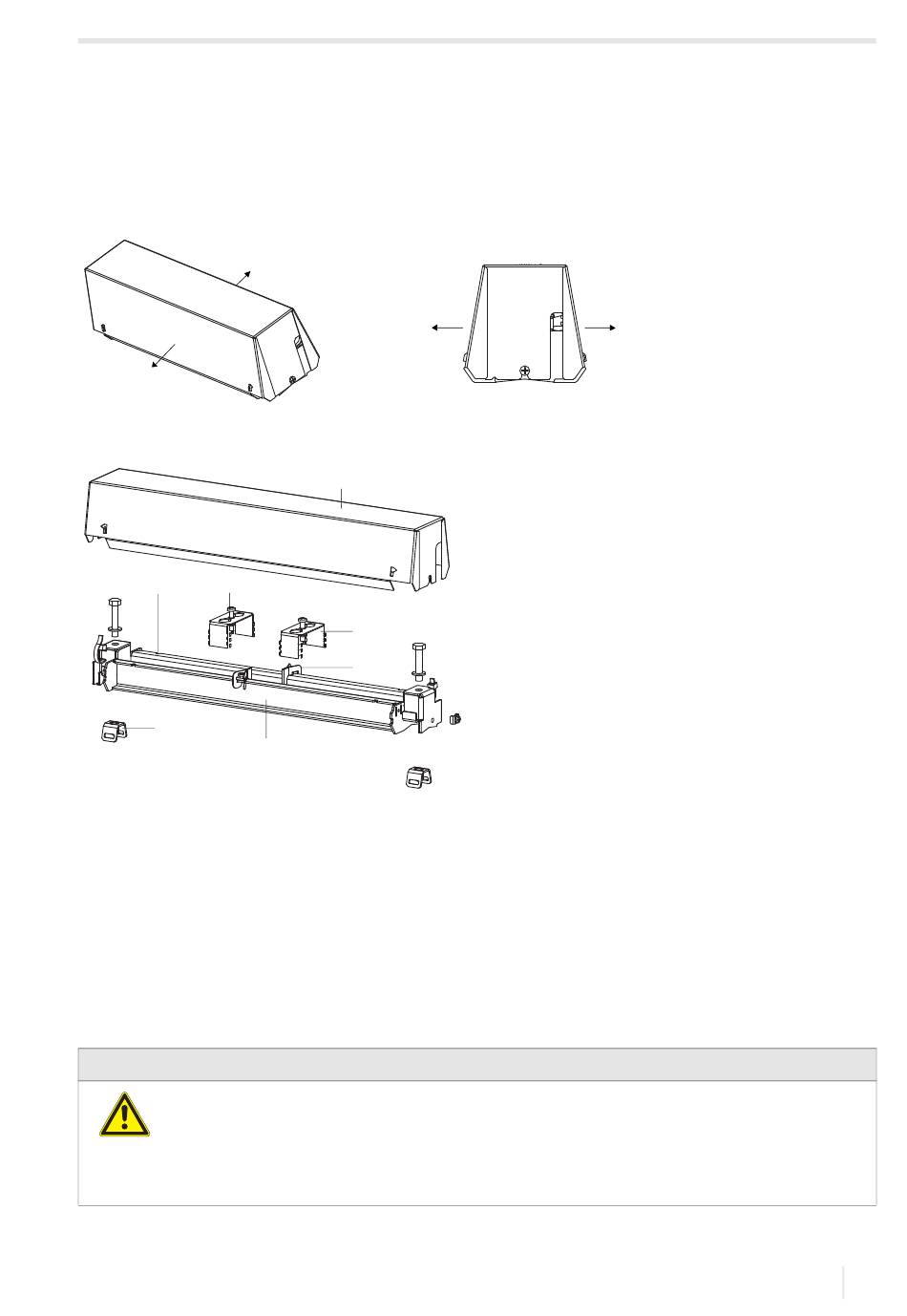

Afb. 6.31: De afdekking verwijderen
Afb. 6.32: Demontage van Variofix C
4
2
7
1 – afdekking
2 – aandrukschroef
3 – veerbeugel
4 – inkeping
5 – afstandshouder
6 – rail
7 – spanbandklem
Stap 2: Montage van de rail
• Selecteer de montagehandleiding van het meegeleverde spanslot:
De rail monteren zonder spanslot
• Kort het spanband af (buisomtrek + tenminste 120 mm).
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting.
→ Houdt u zich aan de geldende voorschriften.
UMFLUXUS_F801V1-0NL, 2020-06-26
1
3
5
6
6 Montage
6.2 Sensoren
43
