6 Montage
6.2 Sensoren
6.2.2.5
Bevestigen met Variofix C

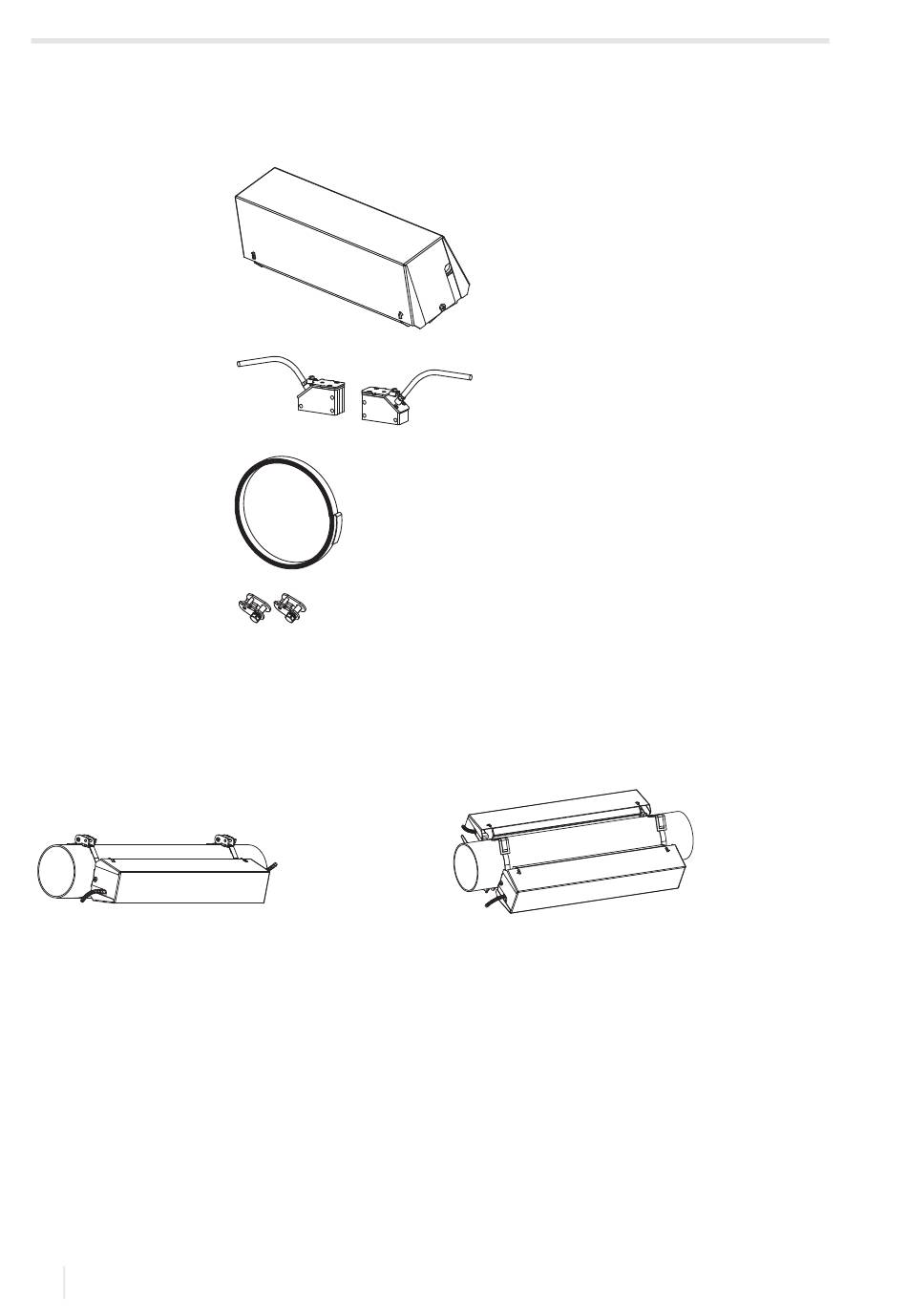

Inhoud van de levering
1 × Variofix C
1 × sensorpaar
1 × spanbandrol
2 × ratelslot
Montage
Voor metingen in de reflectieopstelling wordt 1 sensorbevestiging op de zijde van de buis gemonteerd.
Bij een meting in doorstralingsopstelling worden 2 sensorbevestigingen aan weerszijden van de buis gemonteerd.
In het navolgende zal de montage van 1 sensorbevestiging worden beschreven (sensoren in reflectieopstelling).
Afb. 6.29: Sensorbevestiging Variofix C (reflectieopstelling)
Overzicht van de montagestappen
• stap 1
demontage van Variofix C
• stap 2
montage van de rail
• stap 3
montage van de sensoren in Variofix C
42
Afb. 6.30: Sensorbevestiging Variofix L (doorstralingsopstelling)
FLUXUS F801
2020-06-26, UMFLUXUS_F801V1-0NL
