3.4 Display en bedieningselementen
3.4
Display en bedieningselementen
3.4.1
Display en bedieningselementen
Weergave en bedieningselementen Generation 2
Deze afbeelding toont de uitwendige opbouw, weergave en bedieningselementen van de
Dispenser Generation 2.
Voor dit voorbeeld werd er gekozen voor de uitvoering met de opties HMI, RFID en
2 laadpunten.
①
②
③
④
⑤
1
= optie

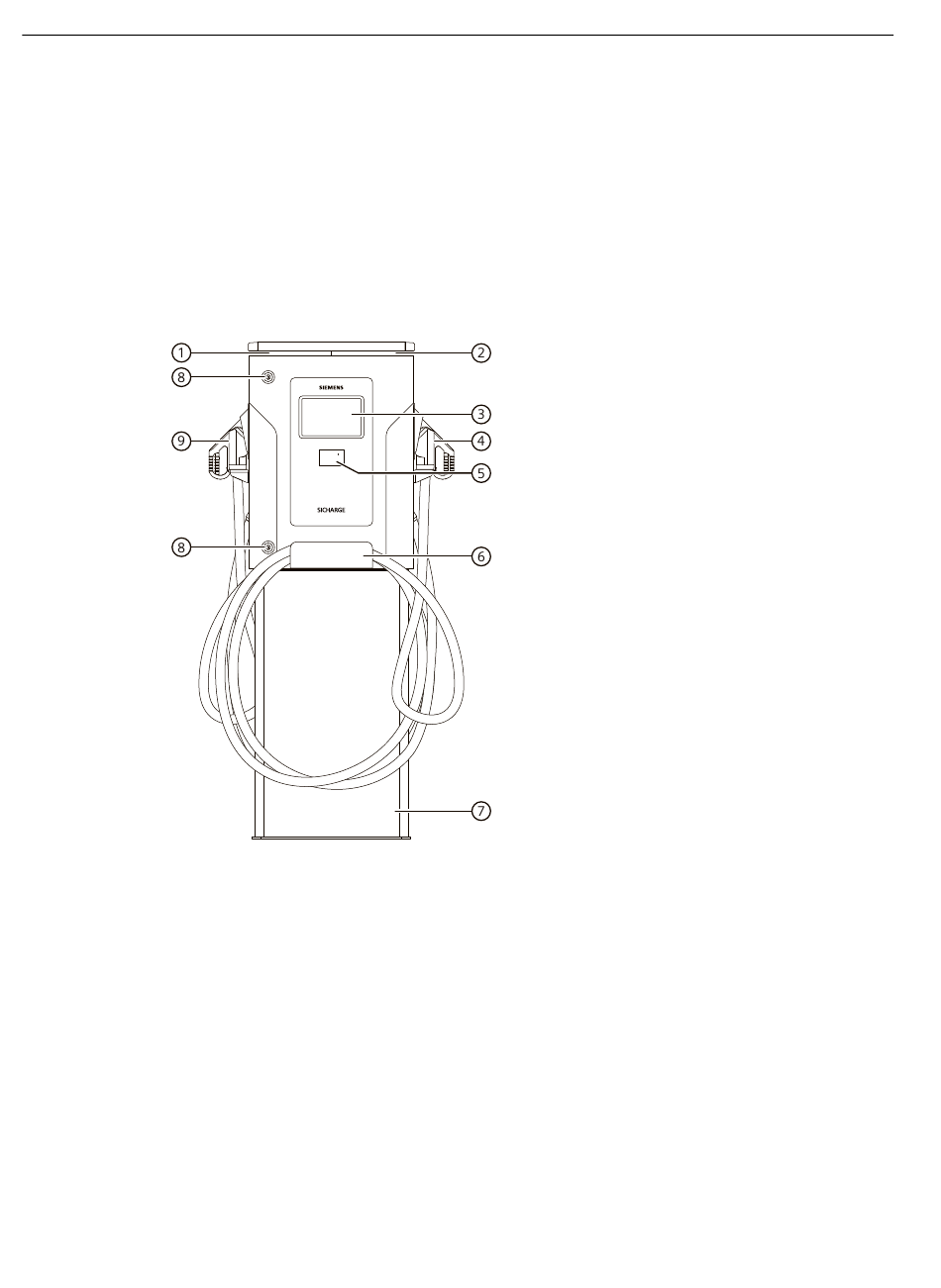

Afbeelding 3-2 Opbouw, weergave en bedieningselementen Generation 2
28
LED-weergave laadpunt links
LED-weergave laadpunt rechts
aanraakscherm (HMI) 10 "
Laadstekker en stekkerhouder laadpunt rechts ⑨ Laadstekker en stekkerhouder laadpunt links
1
RFID-lezer
⑥ Kabelhouder
⑦ Vloermontageplaat
1
⑧ Schakelkastslot
Bedieningshandleiding, 11/2023, A5E53025448-AC
