Gebruiksplanning
4.4 Montageoppervlak voorbereiden
Kabeltraject

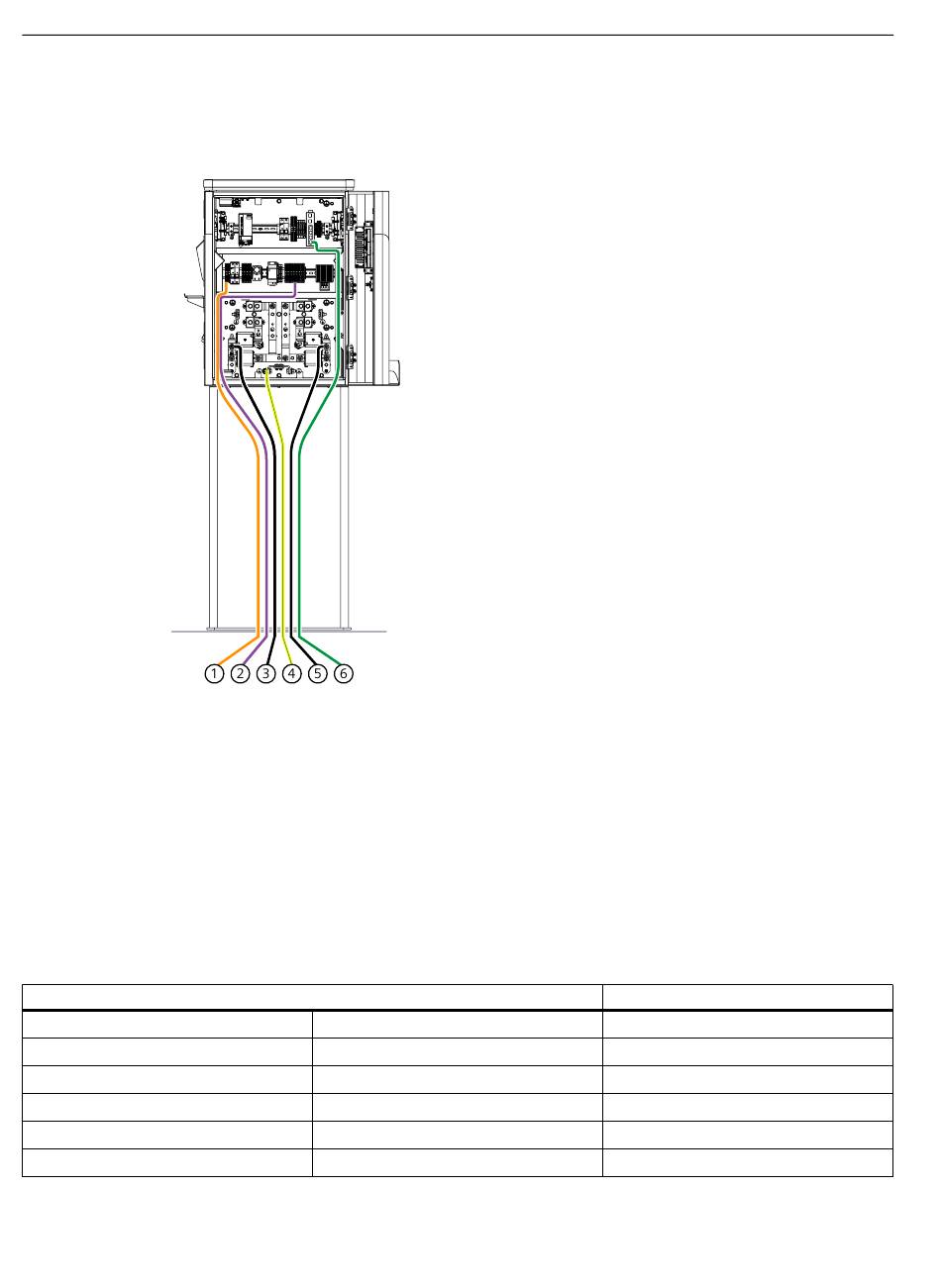

De afbeelding toont de kabels van het laadstation naar de dispenser. De kabels worden in het
fundament door de standvoet van onderen in de dispenser gestoken.
①
②
③
Afbeelding 4-12 Kabeltraject
Kabellengtes
In de volgende tabel staan de kabellengtes van de standvoet op de ondergrond naar de
aansluitpunten in de Dispenser.
Tabel 4-1 Min. kabellengtes Dispenser vloerbevestiging
Beschrijving
AC 230 V-AUX-voeding
Globale DC-shutdownlus
DC 750 V-aansluiting
DC 750 V-aansluiting
Massakabel
Communicatie
52
AC-AUX-kabels
Globale DC-shutdownlus
DC+-kabel
L/N/PE
L+
L-
PE
④ Veiligheidsaarddraad PE
⑤ DC- kabel
⑥ Ethernetkabel tussen laadstation en Dispen
ser
Max. kabellengte in de Dispenser
1,7 m
2 m
1,4 m
1,4 m
1,2 m
2 m
Bedieningshandleiding, 11/2023, A5E53025448-AC
Dispenser
