Gebruiksplanning
4.4 Montageoppervlak voorbereiden
4.4.2
Voorbereiding wand-/plafondbevestiging
Om de Dispenser veilig op het montageoppervlak te bevestigen, moet u het
montageoppervlak voorbereiden.
Veilige werkomgeving
Zorg voor een voldoende grote veiligheidszone rondom het montageoppervlak. Gebruik bv.
waarschuwingsborden en toegangsbeperkingen.
Positie kabelinvoer

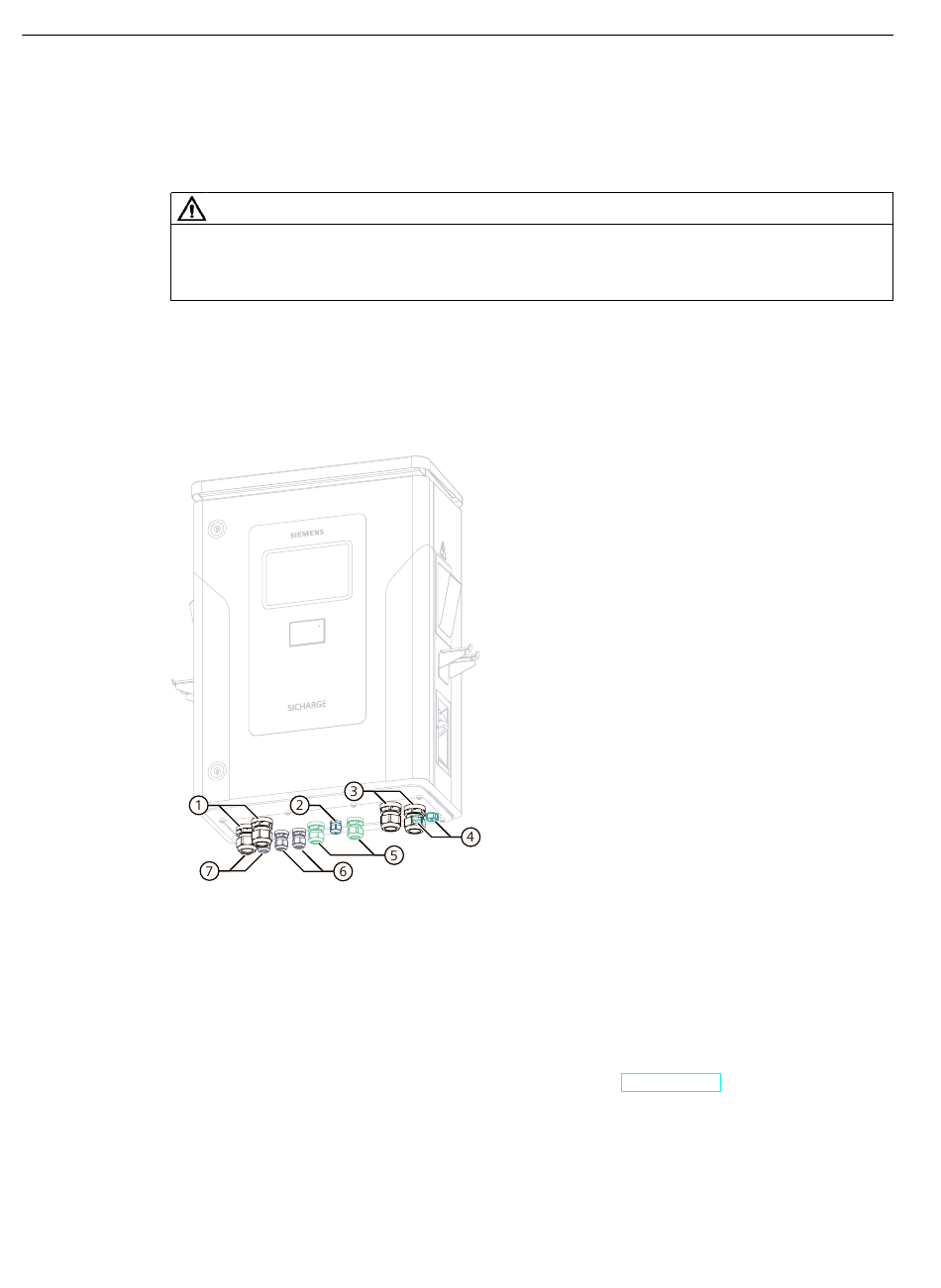

De volgende afbeelding toont de positie van de kabelinvoer onderaan in de Dispenser
Generation 2 met de optie om verdere Dispenser's aan te sluiten (daisy chain).
①
②
③
④
Afbeelding 4-14 Kabelinvoer wand- / plafondbevestiging Generation 2
Een tabel met het aansluitschema voor de aansluiting op het laadstation en de
kabeldiameters vindt u in hoofdstuk Technische gegevens (Pagina 103).
54
VOORZICHTIG
Schroefverbindingen voor DC-kabel L+
Vervangende schroefverbinding
Schroefverbindingen voor DC-kabel L–
Schroefaansluitingen voor Ethernetleiding
⑤ Schroefverbindingen voor PE-kabels
⑥ Schroefverbindingen voor globale DC-shut
downlus
⑦ Schroefaansluitingen voor AC-kabels
Bedieningshandleiding, 11/2023, A5E53025448-AC
