Laadkabel Combo 2
De Dispenser is uitgerust met een laadkabel voor het laden van elektrische voertuigen met
gelijkstroom. Met de laadkabel kunnen elektrische voertuigen worden opgeladen met een
CCS Combo 2 laadcontactdoos volgens de norm IEC 62196-3.
Laadcontacten
Om het hoge laadvermogen veilig over te zetten, gebruikt de Combo-2-stekker van de
laadkabel de volgende laadcontacten:

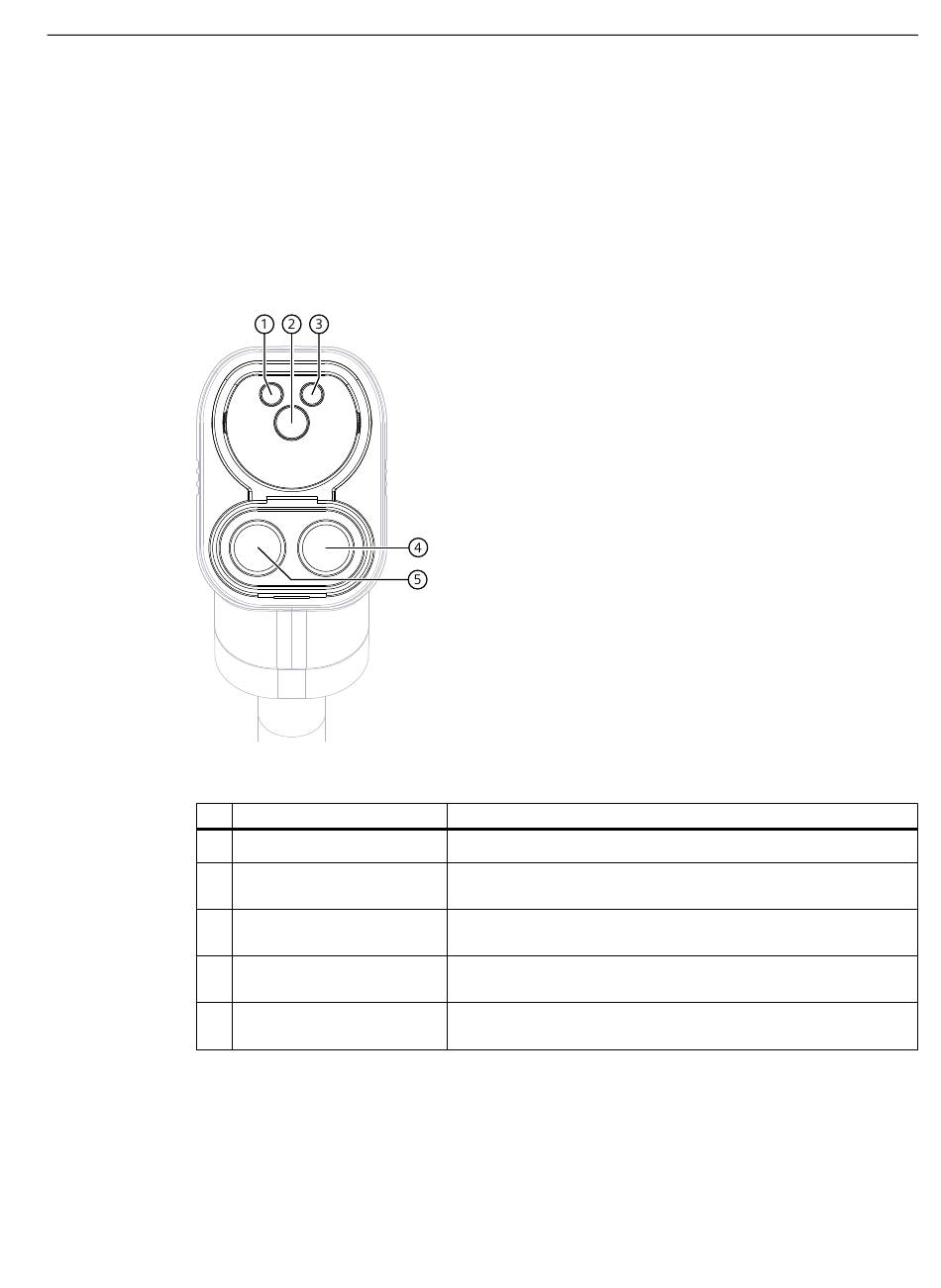

Afbeelding 3-6 Laadcontacten
Nr. Contact
①
②
③
④
⑤
Dispenser
Bedieningshandleiding, 11/2023, A5E53025448-AC
Control Pilot (CP)
Protective Earth (PE)
Proximity Pilot (PP)
Direct Current Minus (DC-)
Direct Current Plus (DC+)
Gebruik
Voertuig en Dispenser communiceren via het signaalcontact CP
Het aardingscontact PE beschermt bij een elektrisch foutieve kabel
verbinding
Het elektrische voertuig gebruikt het PP-contact om de fysieke ver
binding te detecteren, zelfs als er geen CP-signaal aanwezig is.
Het contact DC- vormt de negatieve pool voor het laden met gelijk
stroom
Het contact DC+ vormt de positieve pool voor het laden met gelijk
stroom
Beschrijving
3.5 Laadkabel Combo 2
