Extern display PR 5110
2.4.3.2.2 Versie 24 V DC
2.4.4

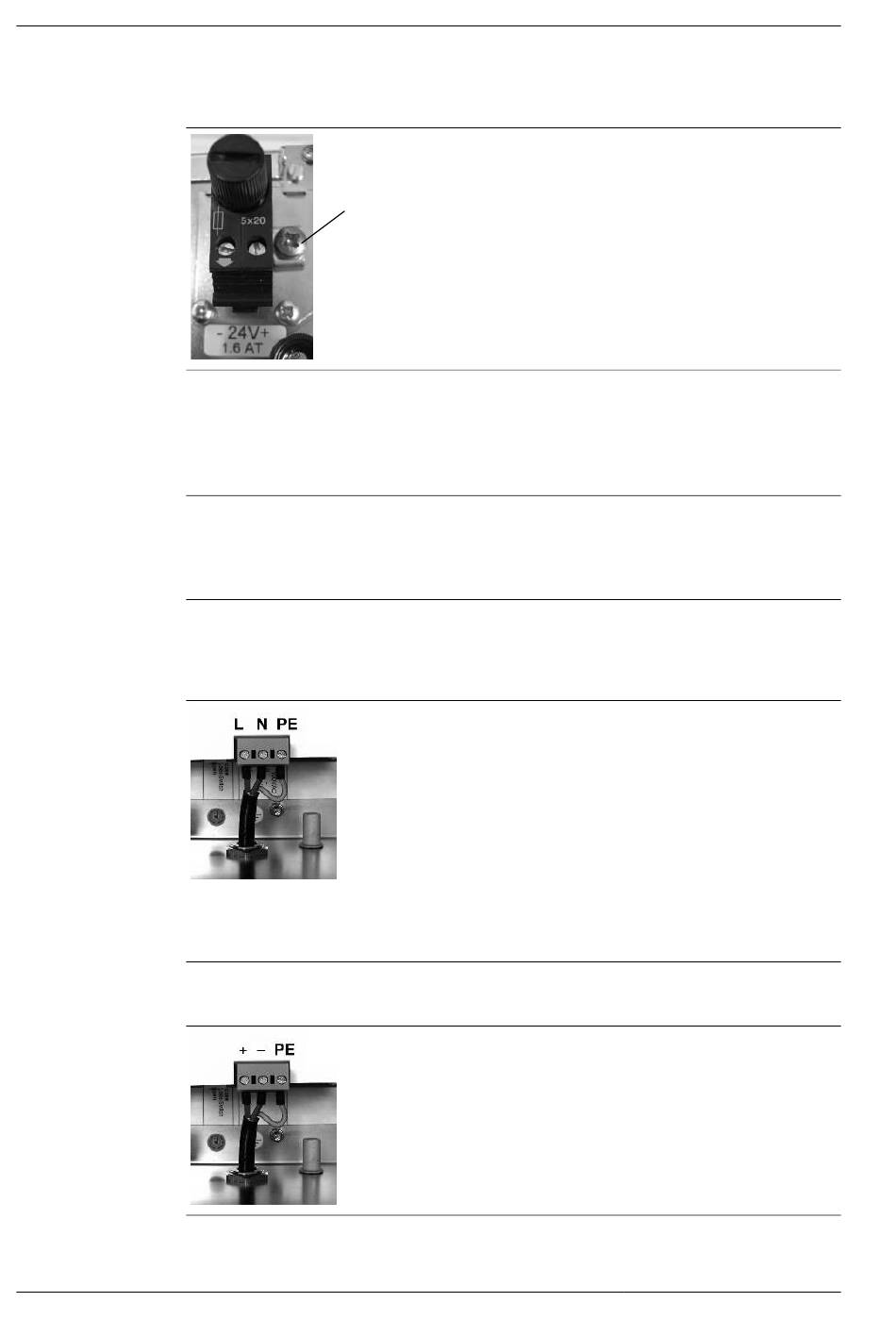

Voedingsspanning- en aardleidingsaansluiting tafelbehuizing
2.4.4.1
Voedingsspanningsaansluiting
2.4.4.1.1
Versie 230 V AC
2.4.4.1.2
Versie 24 V DC
Minebea Intec
1
Het apparaat heeft geen aan-uitschakelaar. Na het aansluiten van de voedingsspanning is
het apparaat direct in bedrijf.
Opmerking:
De aarddraad (PE) moet langer zijn dan beide netspanningsdraden.
De uitwendige isolatie moet zo kort mogelijk op de aansluitklem worden aangesloten.
Verbind de achterwand van het apparaat met de aardlei-
ding (bevestigen aan schroef (1)).
Beide voedingsspanningsleidingen moeten met behulp
van de netstekker of met een extra schakelaar veilig on-
derbroken kunnen worden.
Het apparaat is aan de primaire zijde met een interne ze-
kering in de L‑leiding beveiligd.
Het apparaat is voorzien van een netvoeding met een
groot ingangsbereik en is daarmee geschikt voor wissel-
spanningsnetten met een frequentie van 50/60 Hz en
een spanningsbereik van 100…240 V AC -15/+10% (zon-
der omschakeling).
De netvoeding is kortsluitbestendig.
Deze versie is ontworpen voor een 24 V gelijkspan-
ningsaansluiting.
De voedingsaansluiting bestaat uit een 3‑polige steker-
verbinding (+/-/PE).
Dit apparaat is beveiligd tegen verkeerd om aansluiten.
Het apparaat is aan de primaire zijde in de + leiding met
een interne zekering beveiligd.
2 Veiligheidsinstructies
