Extern display PR 5110
4.3
Tafelapparaten
4.3.1
Kabeldoorvoer
4.3.2
Montage van een kabel via een schroefverbinding
Minebea Intec
De massatong (4) drukt tegen de omgevouwen kabelafscherming (3) en de
kabelbeugel (2) drukt op de kabelmantel (1).
8. Kabelbeugel (2) sluiten en vastdraaien.
9. Controleer de trekontlasting.
10. Leg aan weerszijden de bevestigingsschroefjes in de behuizing.
11. Stekkerbehuizing sluiten (klemnokjes).
De kabels moeten door de kabelwartels in het apparaat worden geleid om de dichtheid te
verzekeren. Geschikt zijn kabeldiameters van 5…9 mm voor de kabelwartel M16.
De kabeladers worden in het apparaat op de klemmen geplaatst.
LET OP
Materiële schade is mogelijk.
De gemonteerde kabelwartels absoluut met regelmatige tussenpozen op dichtheid
controleren en zo nodig aandraaien.
LET OP
Er kan materiële schade worden toegebracht.
Leid de afscherming (4) niet in het apparaat!

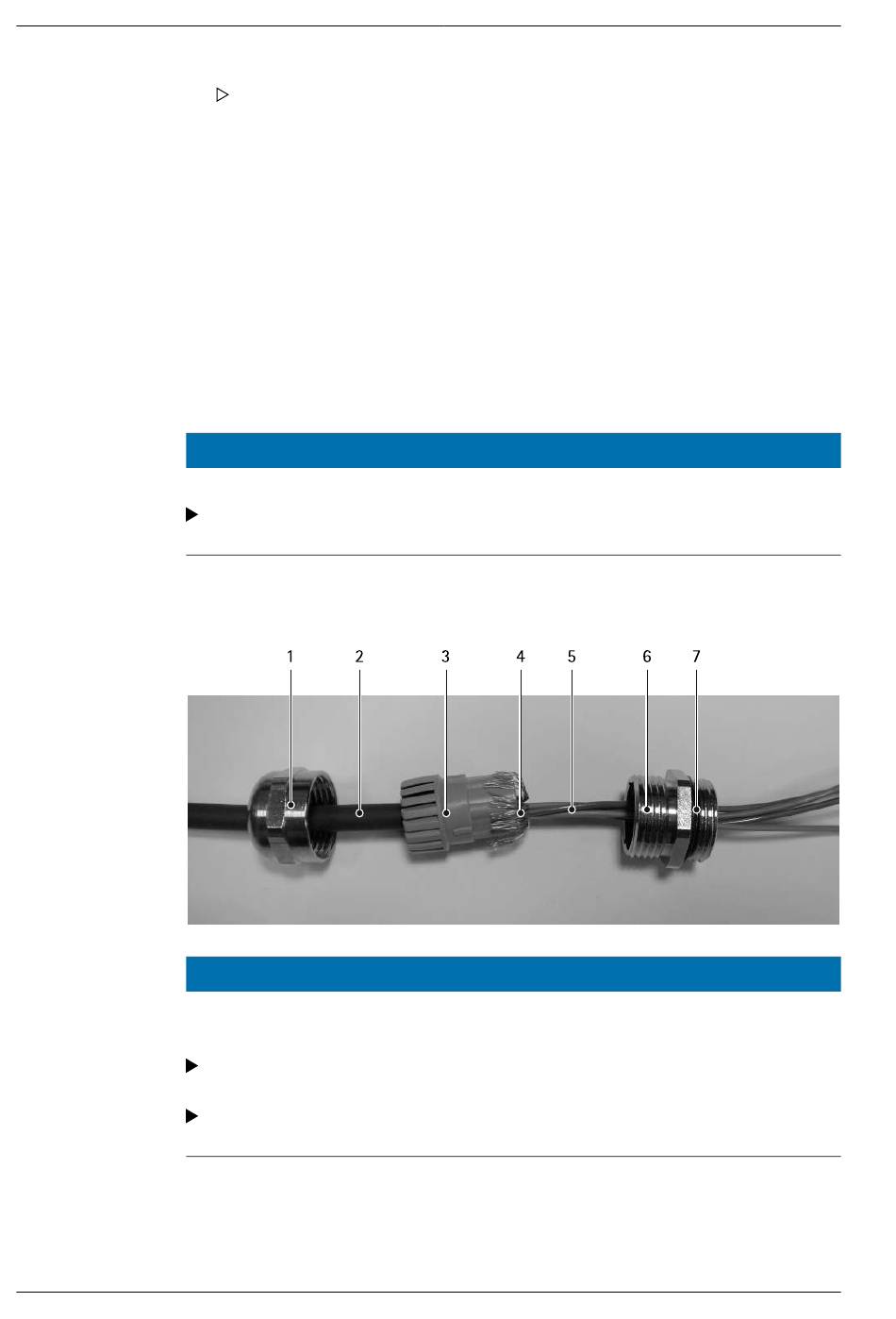

De kabelafscherming (4) moet in de stopbus (6) van de schroefverbinding worden
aangesloten.
Let voor, tijdens en na het monteren altijd goed op of de afdichting nog correct op
zijn plaats zit.
1.
Schroef de wartelmoerkap (1) los.
2. Schuif de kap (1) en de kunststof stop (3) over de kabel (2).
3. Steek de vrijgelegde kabel (5) door de stopbus (6).
