Extern display PR 5110
3.3
Behuizing
3.3.1
Algemene aanwijzingen
3.3.2

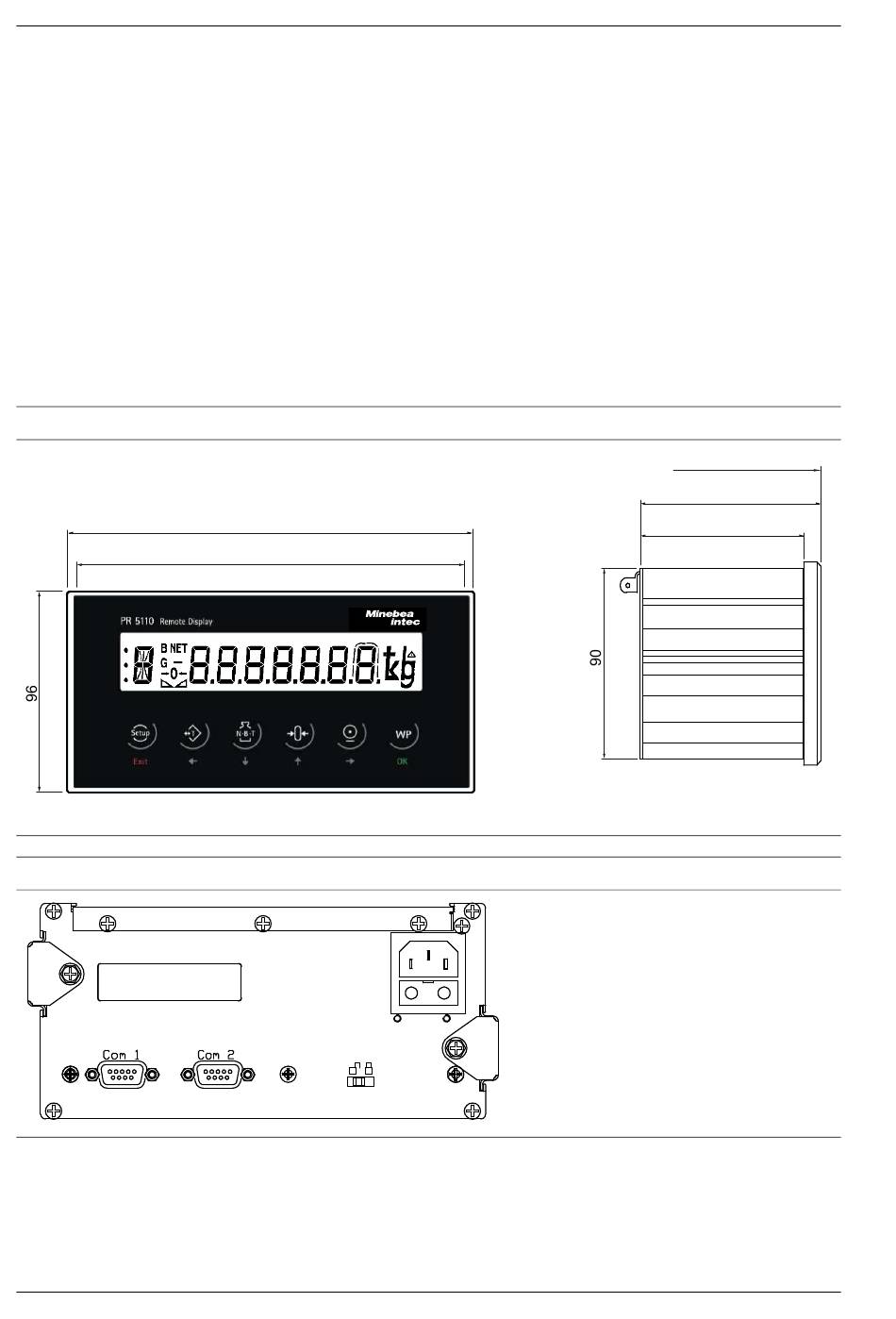

Afmetingen
3.3.2.1
Schakelkastbehuizing
Vooraanzicht
alle afmetingen in mm
Achteraanzicht
Minebea Intec
Er zijn de volgende behuizingvarianten:
-
Aluminium met IP65 front voor schakelkastmontage (PR 5110/00, ../01)
-
Roestvrijstaal IP65 voor tafel- en wandmontage (PR 5110/10, ../11)
Het toetsenveld en het display vormen één geheel met het front. De inbouw ervan vereist
een rechthoekige opening. De kabelaansluitingen zitten aan de achterkant van de
behuizing.
192
186
3 Extern display
Zijaanzicht
①: 150
78.5
74
alle afmetingen in mm
① met netstekker
NL-12
