Beschrijving van het systeem

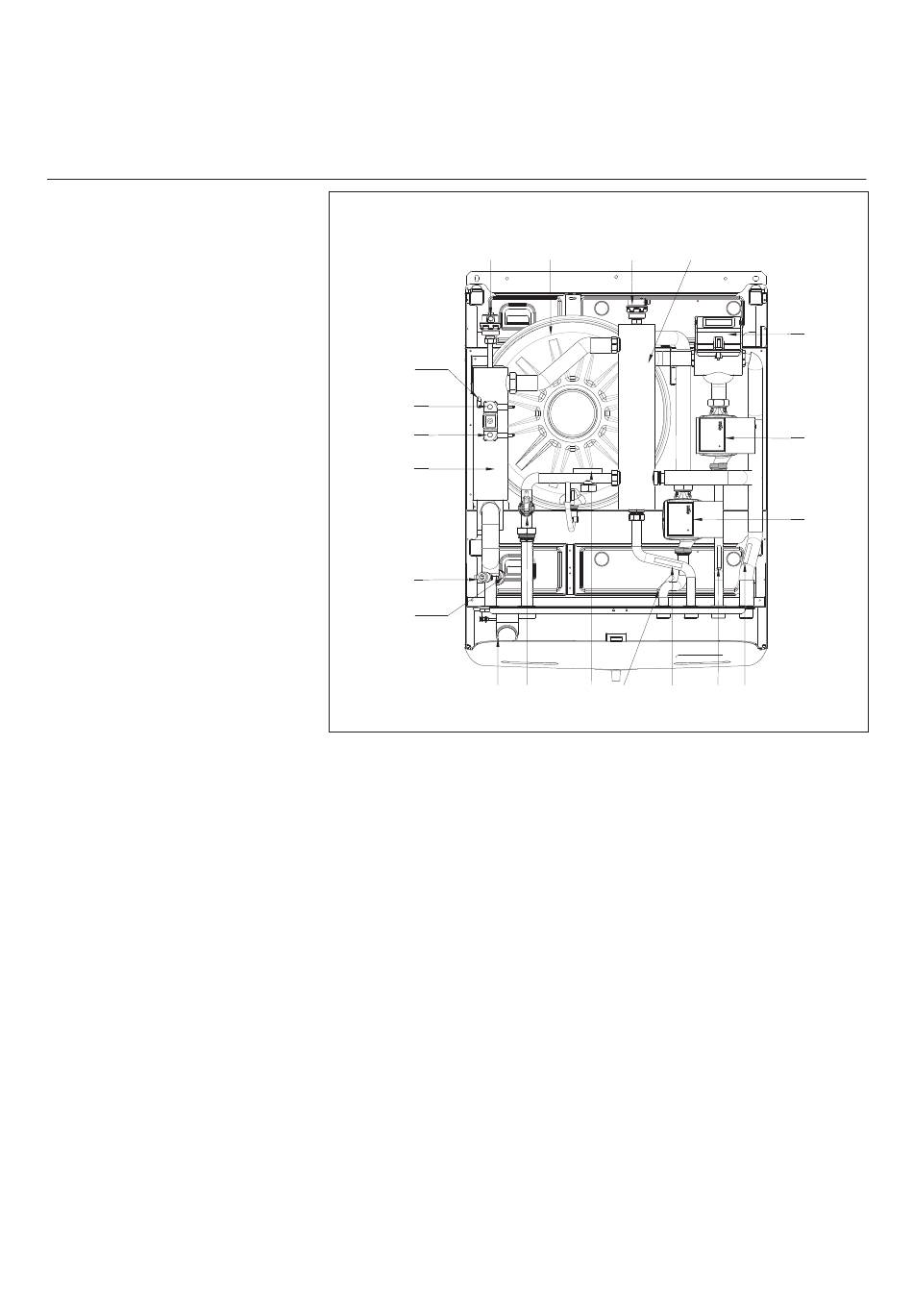

Binnen unit
1. Aftap kraan
2. veiligheidsventiel 3 bar
3. Manometer
4. druk schakelaar
5. Temperatuur sensor (retour van de in-
stallatie) verwarmen en koelen
6. Temperatuur sensor aanvoer ZONE 1
7. Temperatuur sensor retour ZONE 1
8. Temperatuur sensor aanvoer ZONE 2
9. Temperatuur sensor retour ZONE 2
10. Modulerende pomp ZONE 1
11. Modulerende pomp ZONE 2
12. Mengklep ZONE 2
13. Hydraulische scheiding
14. Ontluchter
15. Expansie vat
16. Ontluchter
17. Temperatuur sensor (aanvoer naar de in-
stallatie) verwarmen / koelen
18. Veiligheids thermostaat (handmatig)
19. Veiligheids thermostaat (automatisch)
20. Elektrisch verwarmingselement (2kW +
2kW)
IDM 2 ZONE
16
17
18
19
20
1
2
3
15
14
13
4
6
5
7
12
11
10
8
9
NL/BE / 11
