tingen tussen de interne en externe
eenheden de beide panelen van de
respectieve eenheden terug.
Blokkering door energieleverancier
De energieleverancier kan de compres-
sor via een extern signaal van 230 V tij-
delijk blokkeren.
De vorstbescherming van het systeem
en de verwarmingscirculatiepomp blijft
actief. Afhankelijk van het contract met
de energieleverancier kan de blokke-
ring tot driemaal per dag plaatsvinden,
telkens gedurende maximaal 2 uur.
• Signaalverbinding: aansluiten op "HV
IN 1" het signaal van de energieleve-
rancier (230 V)
• Bij aansluiting "HV-In 2" is voor blok-
kering door energieleverancier geen
signaal nodig
• Parameter 17.1.0 = ingang 1 (SG-Rea-
Hoogspanningsklemmenblok
van Binnen unit
ANODE
TA 1
TA 2
SE
TNK BUF
+24V
dy 1) aan te passen
• Parameter 17.1.1 = ingang 2 (SG-Rea-
dy_2) aan te passen (als alleen 17.1.0
aangepast wordt, verschijnt een fout-
melding en is de functie niet actief,
want het gebruikte SG-Ready-signaal
bestaat uit twee signalen
• Weergave: SG-Ready-symbool wordt
weergegeven
Functie: als de blokkering door energie-
leverancier actief is, hebben we 230 V
aan contact HV IN 1, de compressor en
de elektrische weerstand zijn geblok-
keerd tot het signaal stopt. De algeme-
ne voeding (bv. van de regeleenheid)
blijft intussen behouden.

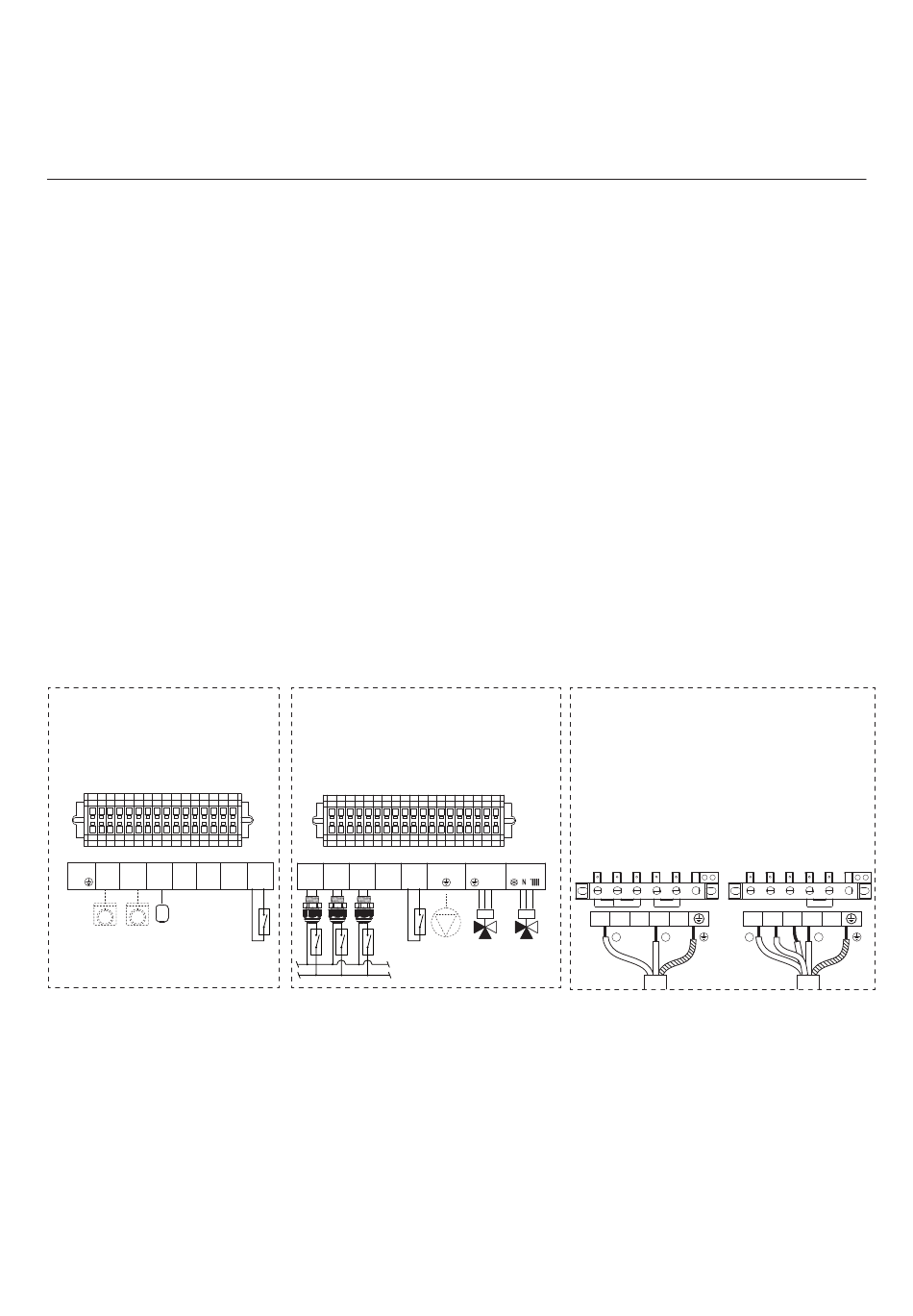

Voedingsklemmenblok van Binnen
unit
HV
HV
HV
OUT
BUS
IN
B T
AUX 1
IN 3
IN 1
IN 2
AUX 1
N
L
V 1
V 2
PM AUX
ST 1
N
L
N L
L L
230V
Laagspanningsklemmenblok van
Binnen unit
L
L
L
L
N N
1
2
3
1
L
N
L
L
L
N N
2
3
N
NL/BE / 25
