Installatiehandleiding
Binnen unit
Voorbereidende installatie
De Binnen unit moet in een ruimte in de
woning worden opgesteld (om gevaar
voor bevriezing te vermijden), teneinde
de best mogelijke prestaties te kunnen
verzekeren. Gebruik het meegeleverde
sjabloon en een waterpas om het systeem
te positioneren.

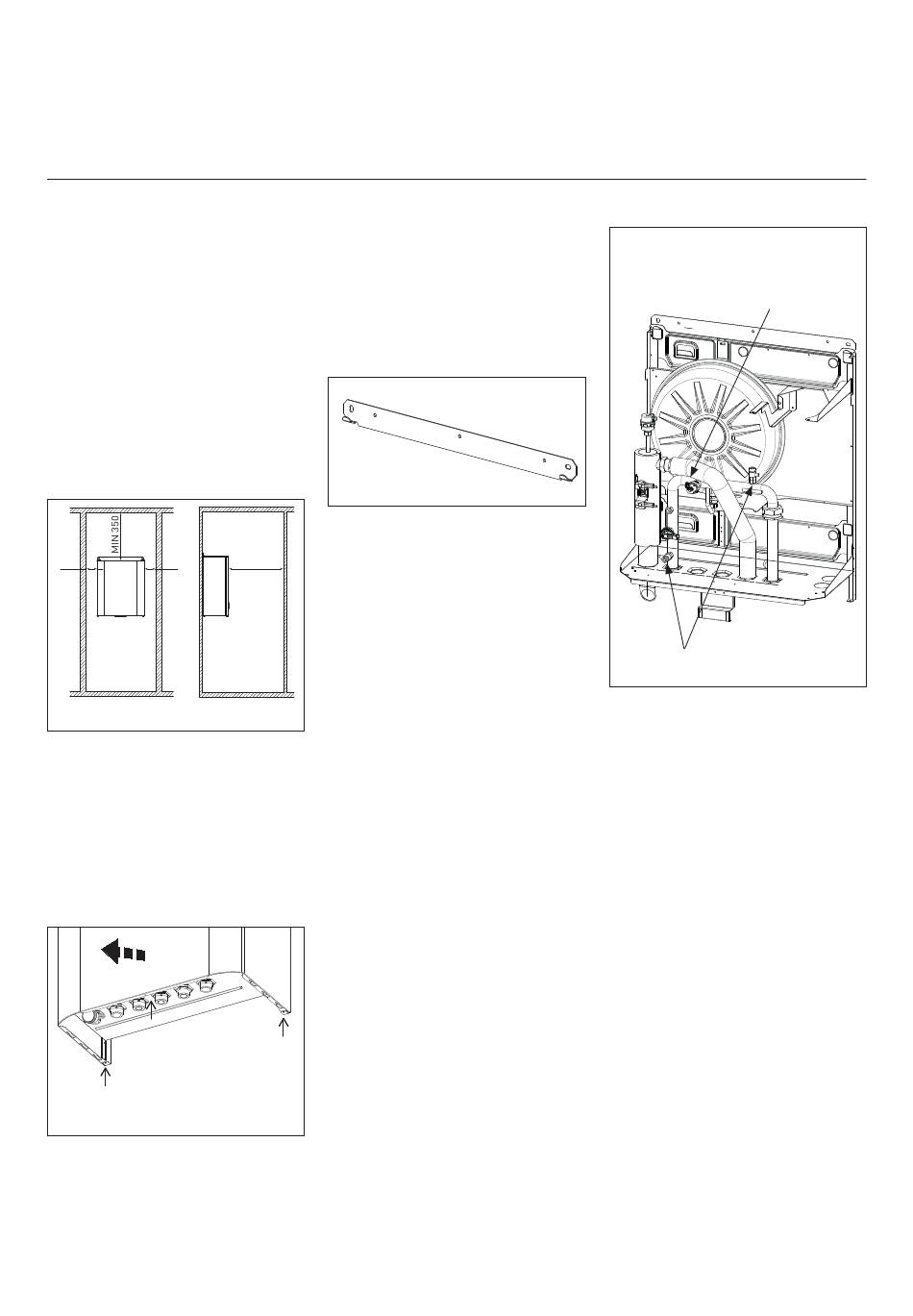

Minimumafstanden
Om correct onderhoud van het systeem
mogelijk te maken, moeten de minimum-
afstanden voor installatie, zoals in de on-
derstaande afbeeldingen weergegeven,
gerespecteerd worden.
150
150
Installatieprocedure
1. De schaal plaatsen en het voorpa-
neel verwijderen.
Verwijder de schroeven (afb. 1), trek het
voorpaneel in de richting van de pijl,
plaats het vervolgens schuin en duw naar
omhoog.
Plaats de meegeleverde sjabloon
op de muur en maak de nodige gaten
voor de plaatsing van de metalen beugel
(afb. 2) die met het product is meegele-
verd; deze is nodig om het product op
te hangen. Zorg ervoor dat de installatie
horizontaal staat en maak vervolgens de
gaten voor de installatie van de stangen-
kit.
Na bevestiging van de metalen beugel
hangt u het aan de wand. Monteer vervol-
500
gens de schoefbussen kit op de koperen
aansluitingen van de module.
Fig. 1
2. Afvoer veiligheidsklep
IDM-L 1 ZONE
Fig. 2
ontluchtingsklep
3 bar-veiligheidsklep
NL/BE / 17
