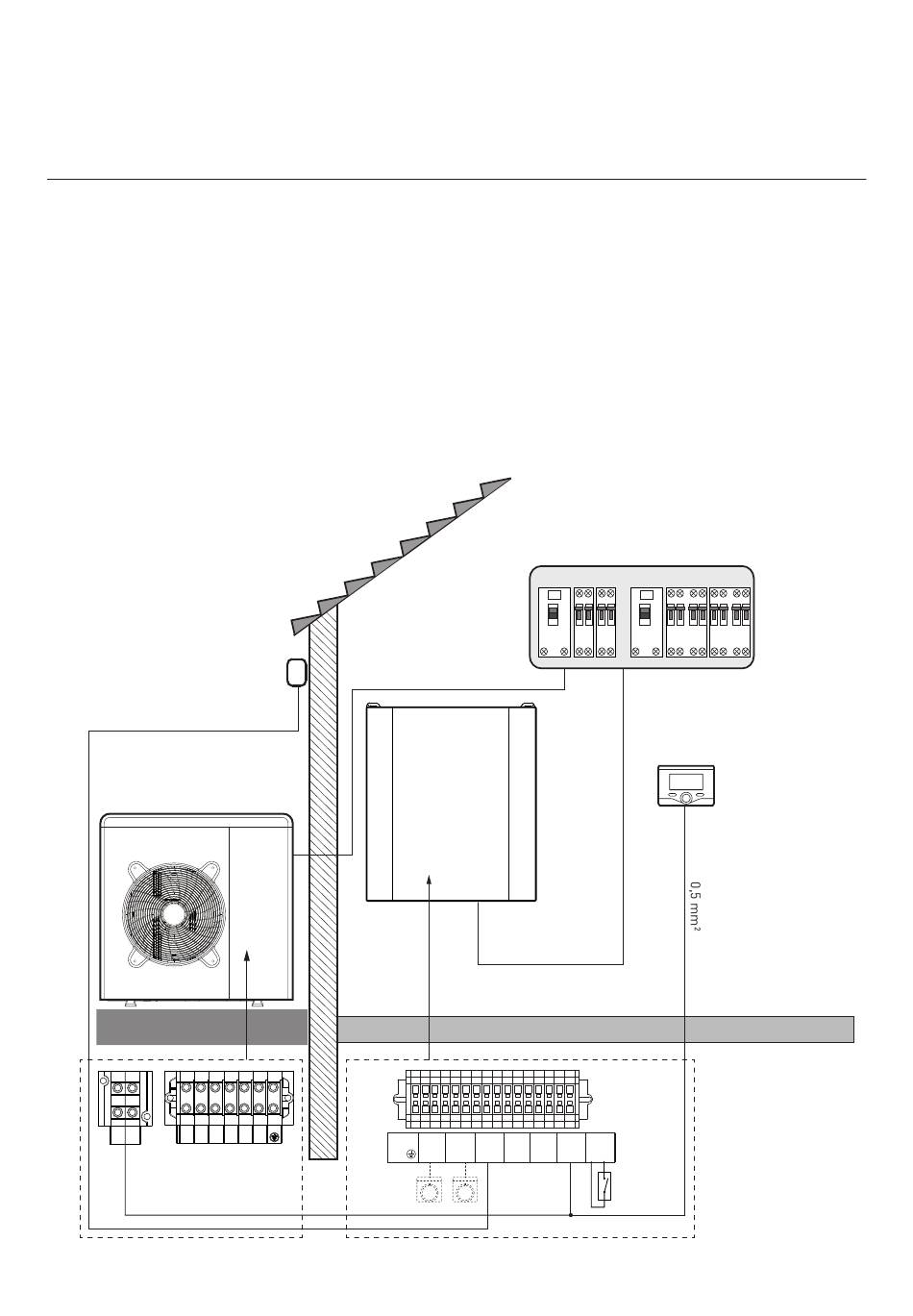

Elektrische aansluitingen tussen interne en Buiten unit
Voordat u werkzaamheden aan de sys-
teem start, moet u de stroom via de
stroomonderbreker uitschakelen.
Elektrische aansluitingen tussen interne
en externe eenheden moeten worden
gerealiseerd met behulp van de drie laag-
spanningsklemmen: GND, A, B.
Verbind "GND" op het klemmenblok van
de Binnen unit met "GND" op het klem-
menblok van de Buiten unit.
Verbind klemmenblok "A+" op de Binnen
unit met "A" op het klemmenblok van de
Buiten unit.
Verbind klemmenblok "B-" op de Binnen
unit met "B" op het klemmenblok van de
Buiten unit.
EH1 EH1 ST1 ST1
B T
26 / NL/BE
OPMERKING
Het wordt sterk aanbevolen om de
aanwezigheid van een overspan-
ningsbeveiliging (SPD) op de be-
langrijkste hoogspanningslijn en
van stroomonderbrekers aangeslo-
ten op de schakelkast van de externe
en de Binnen unit te controleren.
* ZIE TABEL MET ELEKTRISCHE AANSLUI-
TINGEN
L N
ANODE
+24V
1 ph
T
ON
OFF
XXA
30mA
N
N
BUS
TA 1
TA 2
SE
TNK BUF
B T
AUX 1
WAARSCHUWING
Nadat de verbindingen tussen de
interne en Buiten unit zijn gereali-
seerd, plaatst u de beide panelen van
de respectieve eenheden terug.
3 ph
*
T
ON
OFF
XXA
XXA
XXA
30mA
N
N
N
N
IN
