Installatiehandleiding
Finale installatie van het hele systeem
WH-L 1 ZONE
De circulatiepomp die de vloeistof tussen de Buiten unit en het verwarmings-/koelsysteem laat stromen, bevindt zich in de Buiten
unit. De eenheid omvat ook drie verwarmingselementen van 2 kW, een expansievat en een driewegklep voor SWW.
3
2
OPMERKING: installatie met vloersystemen
Bij installaties met een vloersysteem moet u zorgen voor een veiligheidsinrichting op de aanvoerleiding van het verwarmings-
circuit, zoals vereist door DTU 65.11. Voor de elektrische aansluiting van de thermostaat: zie "Elektrische aansluitingen".
Als de aanvoertemperatuur te hoog is, valt het systeem in zowel de modus voor sanitair warm water als in de modus voor
verwarming/koeling stil en verschijnt op de afstandsbediening foutmelding 116 "Thermostaat vloerverwarming open". Het sys-
teem wordt opnieuw gestart zodra de thermostaat via een handmatige reset gesloten is.
1 ZONE WH BUFFER
3
2
1
VE
8
7

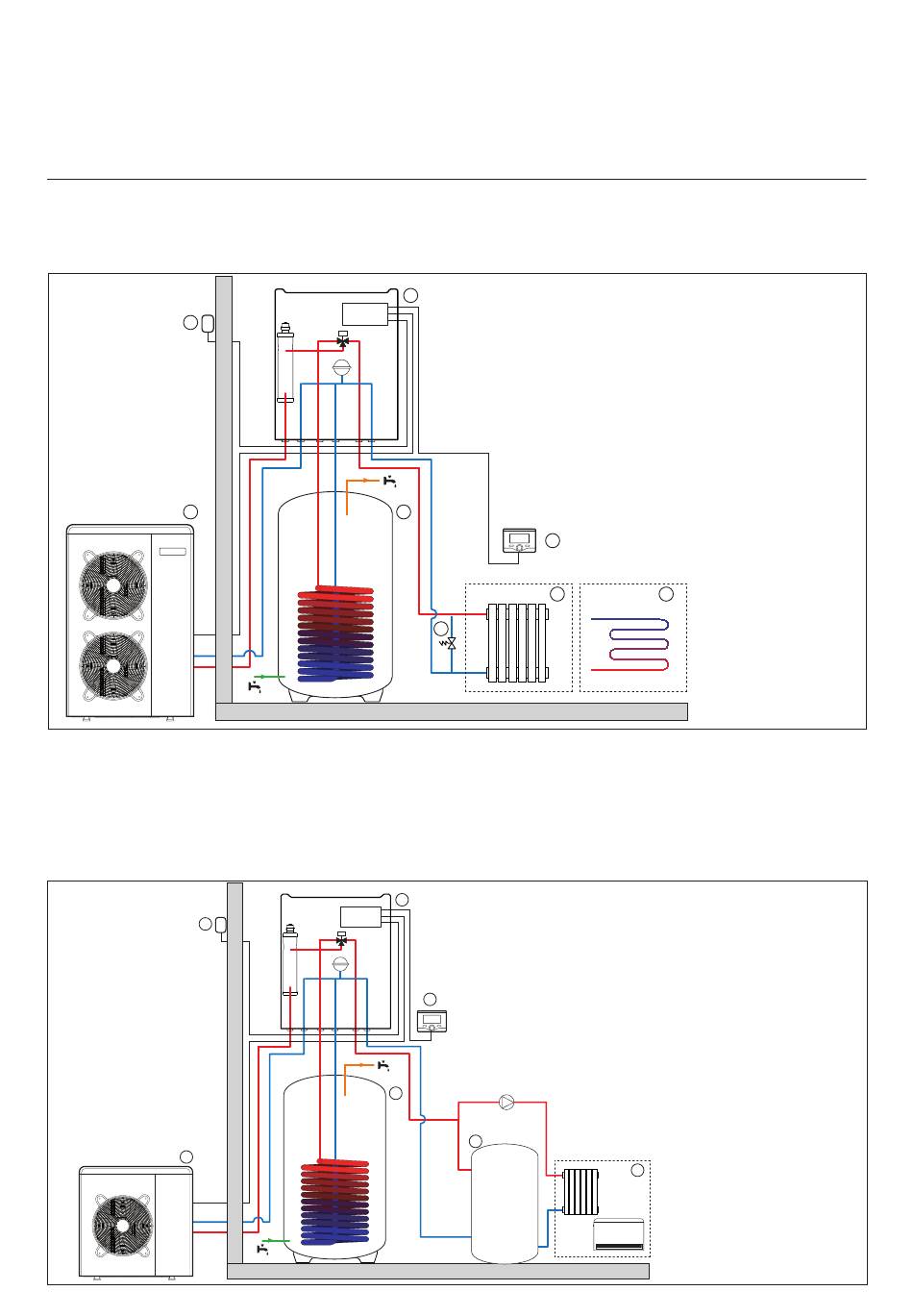

Legenda:
1
1. Binnen unit
2. Buiten unit
3. Externe sensor
VE
4. Verwarmingszone hoge temperatuur / koelzone lage tempera-
tuur (met ventilatorluchtkoeler)
6
5. Buffer *
6. Systeeminterface
7. Warmtapwater boiler (optioneel)
7
5
Legenda:
1. Binnen unit
2. Buiten unit
3. Externe sensor
4. Verwarmingszone hoge temperatuur /
koelzone lage temperatuur
(met ventilatorluchtkoeler)
5. Verwarming / koelzone lage temperatuur
6. Systeeminterface
7. Bypass
8. Warmtapwater boiler (optioneel)
6
4
5
OPMERKING: De met de
boiler te gebruiken tem-
peratuursonde moet de
volgende eigenschap-
4
pen hebben:
NTC R (25 °C) = 10 KΩ ±
1 % - ß (25/85) = 3977
± 1 %
NL/BE / 21
