Aansluitvoorbeelden
Stroomuitgang 4 tot 20 mA HART
1
2

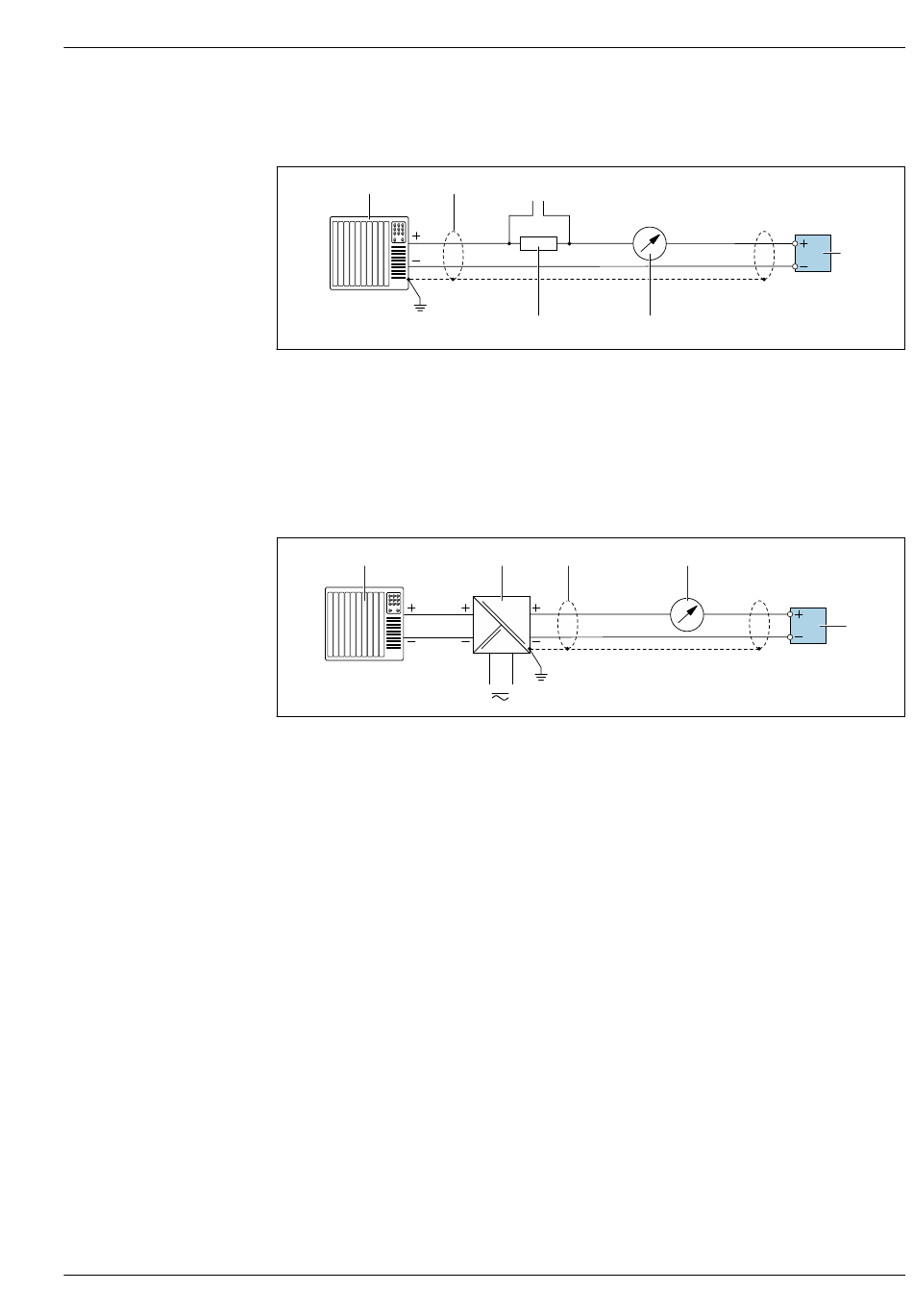

Aansluitvoorbeeld voor 4 tot 20 mA HART stroomuitgang (actief)
1
Automatiseringssysteem met stroomingang (bijv. PLC)
2
Kabelafscherming voorzien aan één uiteinde. De kabelafscherming moet aan beide uiteinden worden geaard
om aan de EMC-voorschriften te voldoen; houd de kabelspecificaties aan → 44
3
Aansluiting van HART-bedieningsapparaten → 88
4
Weerstand voor HART-communicatie (≥ 250 Ω): let op de maximale belasting → 16
5
Analoge aanwijseenheid: let op de maximale belasting → 16
6
Transmitter
1
3
Aansluitvoorbeeld voor 4 tot 20 mA HART stroomuitgang (passief)
1
Automatiseringssysteem met stroomingang (bijv. PLC)
2
Voedingsspanning
3
Kabelafscherming voorzien aan één uiteinde. De kabelafscherming moet aan beide uiteinden worden geaard
om aan de EMC-voorschriften te voldoen; houd de kabelspecificaties aan → 44
4
Analoge aanwijseenheid: let op de maximale belasting → 16
5
Transmitter
2
3
4
2
3
4...20 mA
5
4
4...20 mA
6
A0029055
5
A0028762
