Proline Promass E 300
Potentiaalvereffening
Klemmen
Kabelwartels
Pintoekenning,
instrumentstekker
Endress+Hauser
Status ingang
1
20

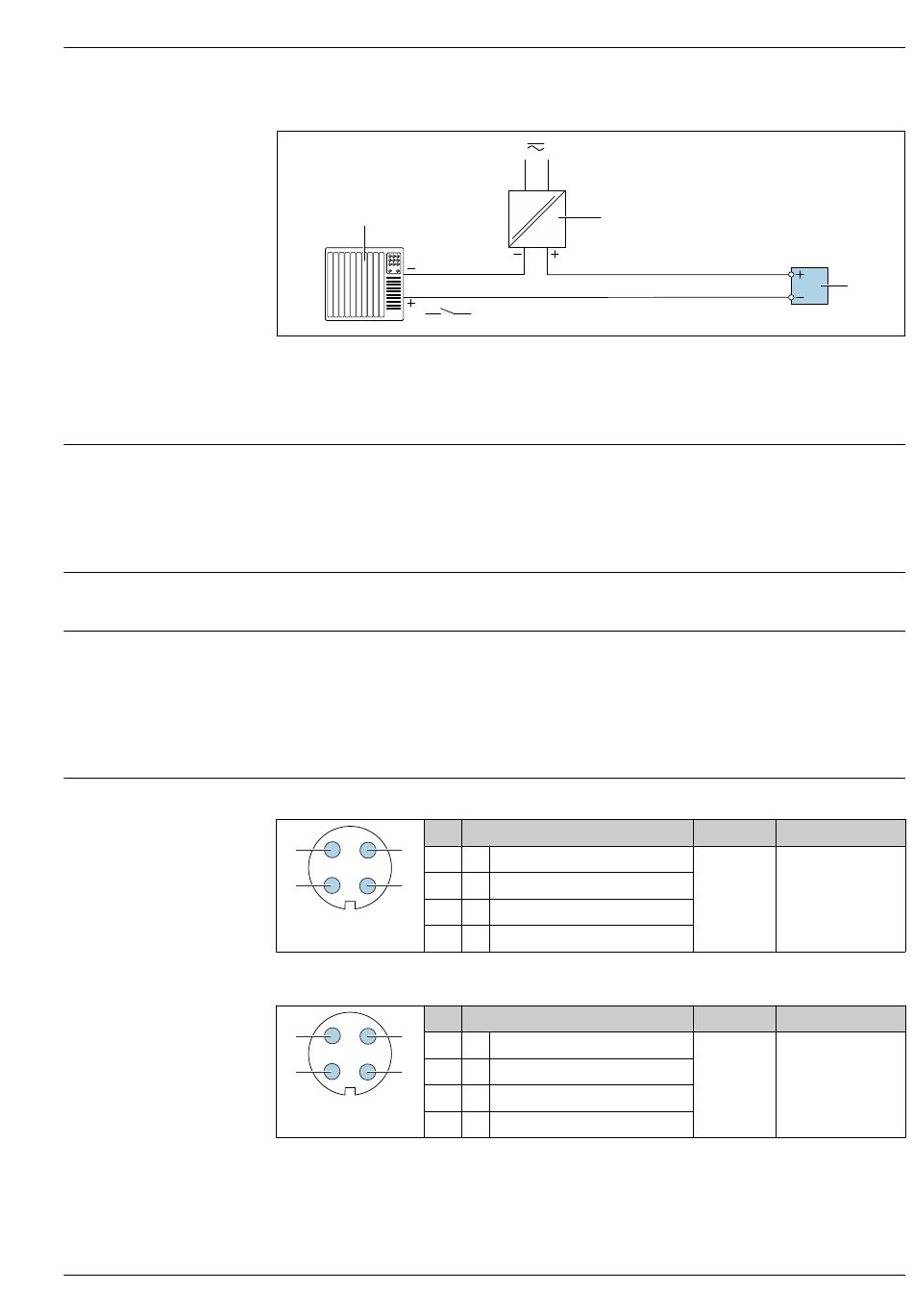

Aansluitvoorbeeld voor statusingang
1
Automatiseringssysteem met statusuitgang (bijv. PLC)
2
Voedingsspanning
3
Transmitter
Voorwaarden
Er zijn geen speciale maatregelen nodig voor de potentiaalvereffening.
Houd rekening met het volgende om een correcte meting te waarborgen:
• Hetzelfde elektrische potentieel voor de vloeistof en de sensor
• Bedrijfsinterne aardconcepten
Veerklemmen: geschikt voor aders en aders met adereindhulzen.
Aderdiameter 0,2 ... 2,5 mm
• Kabelwartel: M20 × 1,5 met kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Schroefdraad voor kabelinvoer:
• NPT ½"
• G ½"
• M20
• Instrumentstekker voor digitale communicatie: M12
Alleen leverbaar voor bepaalde instrumentuitvoeringen → 31.
FOUNDATION Fieldbus
Pin
2
3
1
2
1
4
3
4
PROFIBUS PA
Pin
2
3
1
2
1
4
3
4
2
2
(24 ... 12 AWG).
Toekenning
+
Signaal +
-
Signaal -
Aarde
Niet toegekend
Toekenning
+
PROFIBUS PA +
Aarde
-
PROFIBUS PA –
Niet toegekend
3
A0028764
Codering
Connector/bus
A
Connector
Codering
Connector/bus
A
Connector
43
