De machine transporteren
•
Gebruik een oprijplaat van volledige breedte bij
het laden van de machine op een aanhanger of
vrachtwagen.
•
Maak de machine stevig vast.
De bevestigingspunten
zoeken
De bevestigingspunten bevinden zich op de volgende
plaatsen:
•
Aan beide kanten van het frame onder de voorste
opstap.
•
De achterbumper

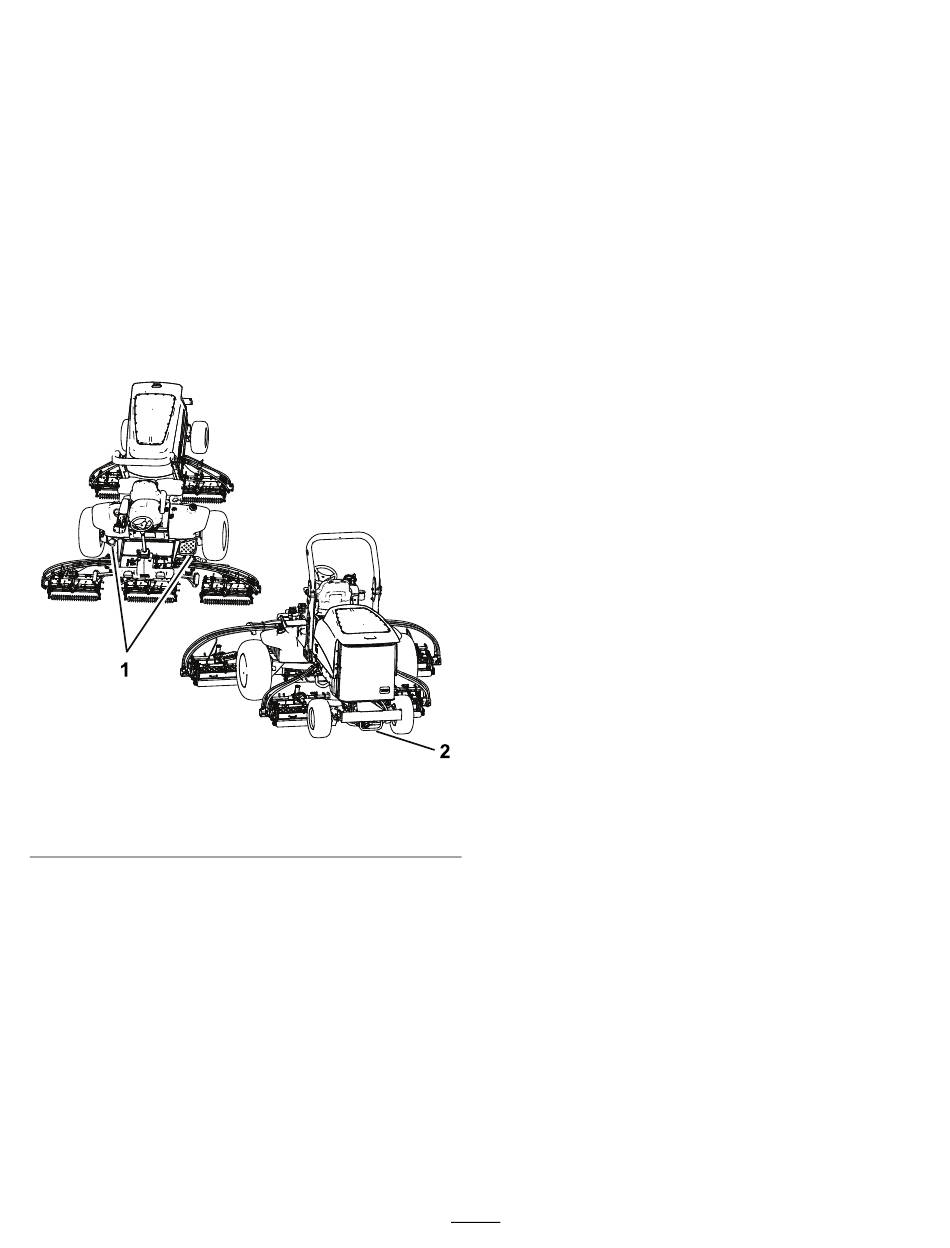

Figuur 74
1. Voorste bevestigingspun-
ten
De krikpunten bepalen
Opmerking:
Ondersteun de machine met assteunen
als u onder de machine werkt.
De krikpunten bevinden zich op de volgende plaatsen:
•
Op de voorkant van het frame van de machine aan
de binnenzijde van elk wiel
•
Op de achterkant van het frame op het midden
van as
g200995
2. Achterste
bevestigingspunten
De machine duwen of
slepen
In een noodgeval kunt u de machine verplaatsen door
de omloopklep van de hydraulische pomp in werking
te stellen, en dan een hydraulische slang te monteren
als omloop rond de terugslagklep, en de machine dan
te duwen of slepen.
Belangrijk:
Duw of sleep de machine niet sneller
dan 3 tot 4,8 km/h of over een afstand groter dan
0,4 km – dat zou kunnen leiden tot beschadiging
van de interne transmissie. De omloopklep
moet open zijn als u de machine duwt of sleept.
Bovendien moet u een hydraulische omloopslang
monteren over de terugslagklep indien u de
machine achteruit duwt of sleept.
Als u de machine moet duwen of slepen zal dit vaak
zowel vooruit als achteruit gedaan moeten worden.
Om schade aan de aandrijving door duwen of slepen
te voorkomen is het aan te raden de machine voor te
bereiden op duwen of slepen vooruit én achteruit.
De machine voorbereiden op
duwen of slepen achteruit
Belangrijk:
Als u de machine achteruit moet
duwen of slepen dan moet u eerst een omloop
aanbrengen rond de terugslagklep op het
verdeelstuk voor vierwielaandrijving.
Voor het omlopen van de terugslagklep heeft u de
volgende Toro onderdelen nodig:
•
Toro onderdeelnr. 59-7410, diagnosefitting
•
Toro onderdeelnr. 354-79, dop van diagnosefitting
•
Toro onderdeelnr. 95-8843, hydraulische slang
•
Toro onderdeelnr. 95-0985, koppelingfitting (2)
•
Toro onderdeelnr. 340-77, hydraulische fitting (2)
1.
Monteer een diagnosefitting op de ongemerkte
poort tussen poorten M8 en P2 op het achterste
tractieverdeelstuk
48
(Figuur
75).
