2. Neem plaats op de stoel, stel de parkeerrem in werking
en zet de aftakas in de stand U
rijhendels uit de
VERGRENDELDE NEUTRAALSTAND
Probeer de motor te starten; de motor mag nu niet
gaan draaien. Herhaal dit voor de andere rijhendel.
3. Neem plaats op de stoel, stel de parkeerrem in werking,
zet de aftakasschakelaar in de stand U
rijhendels in de
VERGRENDELDE NEUTRAALSTAND
Start de motor. Als de motor loopt, moet u de
parkeerrem vrijzetten en de aftakas inschakelen. Kom
iets overeind uit de bestuurdersstoel. De motor moet
binnen 2 seconden afslaan.
4. Ga niet op de stoel zitten, stel de parkeerrem in
werking, zet de aftakasschakelaar in de stand U
de rijhendels in de
Start de motor. Als de motor loopt, zet u een van
beide rijhendels in de middelste stand. De motor moet
binnen 2 seconden afslaan. Herhaal deze procedure bij
de andere rijhendel.
5. Ga niet op de stoel zitten, zet de parkeerrem vrij, zet de
aftakasschakelaar in de stand U
in de
VERGRENDELDE NEUTRAALSTAND
motor te starten; de motor mag nu niet gaan draaien.

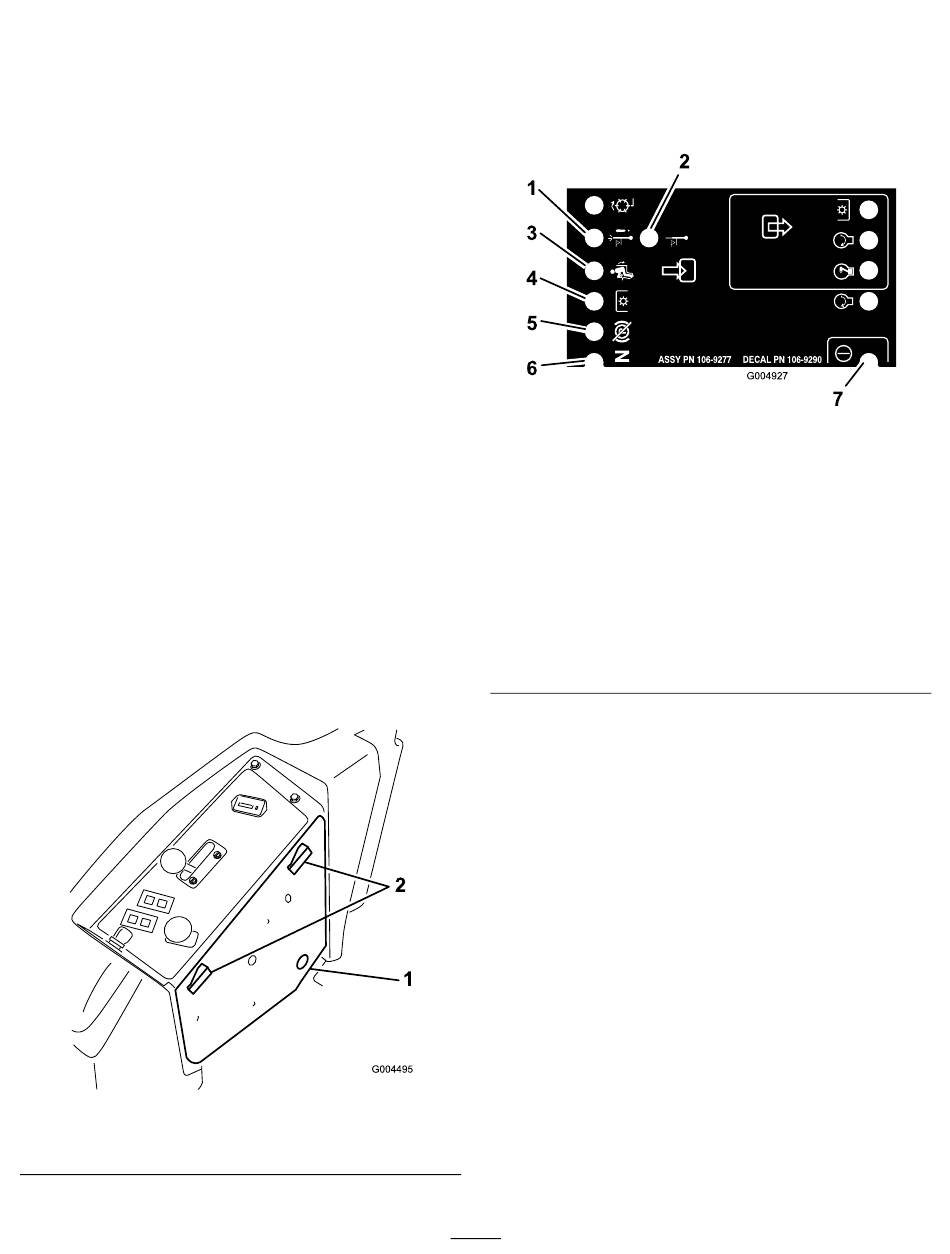

Gebruik van de SCM voor diagnose van
systeemproblemen
De machine is uitgerust met een Standard Control Module
(SCM), een apparaat dat de werking van een aantal belangrijke
systemen controleert. De SCM bevindt zich onder het rechter
bedieningspaneel. U kunt hierbij komen via de kap op het
zijpaneel
(Figuur
14). Om de kap op het zijpaneel te open,
moet u de 2 sluitingen losmaken en de kap omhoog trekken.
1. Kap op zijpaneel
. Beweeg een van beide
IT
en zet de
IT
VERGRENDELDE NEUTRAALSTAND
en zet de rijhendels
IT
. Probeer de
Figuur 14
2. Vergrendelingen
Op de SCM zitten 11 leds die gaan branden om verschillende
systeemcondities aan te geven. U kunt 7 van deze leds
.
gebruiken voor een systeemdiagnose. Zie
beschrijving van de betekenis van elke led. Nadere informatie
over het gebruik van de overige SCM-functies vindt u in
de Onderhoudshandleiding, die verkrijgbaar is via een erkende
Toro-dealer.
.
en zet
IT
.
1. Uitschakeling bij te hoge temperatuur – de motortemperatuur
heeft een veilig niveau overschreden en de motor is
uitgeschakeld. Controleer het koelsysteem.
2. Waarschuwing voor te hoge temperatuur – de
motortemperatuur wordt gevaarlijk hoog en het maaidek is
uitgeschakeld. Controleer het koelsysteem.
3. Bestuurder in de stoel.
4. De aftakas is ingeschakeld.
5. De parkeerrem in niet werking is gesteld.
6. De bedieningsorganen staan in de neutraalstand.
7. De SCM ontvangt stroom en kan worden gebruikt.
g004495
25
Figuur 15
Figuur 15
