3
Montage
3.3.2
Gasaansluiting
LET OP!
Werkzaamheden aan gasvoerende delen
mogen slechts door een erkend installateur
worden uitgevoerd.
Neem de maten voor de leidingaansluiting van de
montagemal over.
Breng de gasaansluiting volgens de plaatselijke voorschrif-
ten aan; installeer in de aansluitleiding voor gas een afsluit-
kraan (toebehoren) met schroefverbinding. Sluit de leiding
spanningsvrij aan (afb. 7).
Bij GB112-60 een gaskraan met de minimale grootte R¾
(toebehoren) installeren.
Het wordt aanbevolen, in de gasleiding een gasfilter te
monteren.
3.3.3
Tapwateraansluiting
Bij GB112-24/29/43/60:
Sluit de externe tapwaterboiler aan volgens het montagevoor-
schrift van de tapwaterboiler en de "Aansluitset".
Bij GB112-24T25/29T25:
De GB112-24T25 en GB112-29T25 zijn voorzien van een
inlaatcombinatie (afb. 8). Het expansiewater van de inlaatcom-
binatie wordt via het sifon afgevoerd.
LET OP!
Geen verzinkte leidingen of armaturen
gebruiken!
De warmwaterboiler is van koper, er bestaat
gevaar voor galvanische corrosie.
Bij gebruik van kunststof leidingen moeten de aanwijzingen
van de leidingfabrikant worden opgevolgd en in het bijzonder
de verbindingstechnieken gebruikt worden.
Vóór de koudwaterinvoer een membraanveiligheidsventiel
(max. 8 bar) inbouwen.
Afmetingen voor de aansluitleidingen van het
montagesjabloon opnemen.
Leidingen met klemverbindingen monteren.
Leidingen spanningsvrij aansluiten (afb. 9 en afb. 10).
Wijzigingen op grond van technische verbeteringen voorbehouden!
10
Montage- en onderhoudsvoorschrift condensatie-gasketel Logamax plus GB112-24/29/43/60/24T25/29T25 • 06/2003

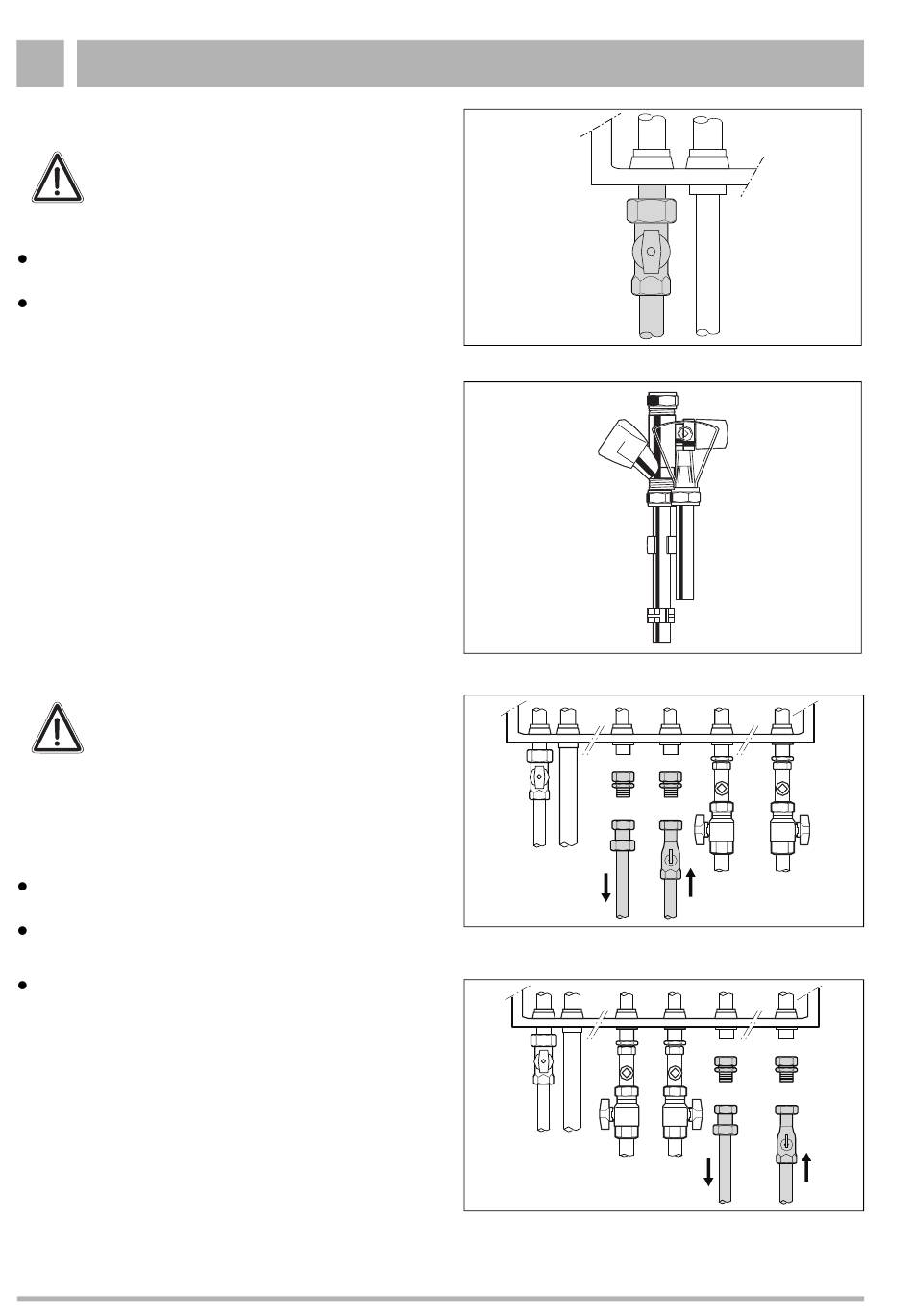

Afb. 7
Gasaansluiting
Afb. 8
Inlaatcombinatie
Afb. 9
Tapwateraansluiting
Logamax plus GB112-24T25V / 29T25V
Afb. 10
Tapwateraansluiting
Logamax plus GB112-24T25H / 29T25H
