3
Montage
Voor de Logamax plus GB112-60:
Draai de schroef in de meetnippel voor branderdruk bij het
Honeywell-gasblok (afb. 33, pos.2) twee slagen los, draai
deze bij het SIT-gasblok (afb. 34, pos. 1) helemaal uit.
Verbind de plusaansluiting van de drukmeter via een slang
met de meetnippel voor branderdruk (afb. 33, pos. 2 of
afb. 34, pos. 1).
Zet de netschakelaar op "I" en de schoorsteenveger
schakelaar op "1".
Druk, wanneer de brander na ca. 30 sec in bedrijf is
gegaan, op de servicetoets tot op het display "Y" verschijnt
(afb. 32, pos. 1).
Zet de regelaar voor warmwatercomfort op "1".
Lees de verschildruk af. De verschildruk (p
moet -5 Pa (±5 Pa) of -0,05 mbar (±0,05 mbar) bedragen
(aanduiding op de meter: -10 tot 0 Pa).
Zet de netschakelaar en de schoorsteenvegerschakelaar
op "0".
Verwijder de meetopstelling, draai de schroef in de meet-
nippel voor branderdruk vast, breng de slang weer aan op
de meetnippel "P1+".
Regelaar voor tapwatertemperatuur (afb. 32, pos. 2)
weer op de oorspronkelijke waarde instellen.
Zet de netschakelaar op "I".
Controleren conform het CO
Netschakelaar moet op "I" en schoorsteenvegerschakelaar
op stand "1" staan.
Druk op de servicetoets (afb. 32, pos. 1) tot "Y" op het
display verschijnt.
Volle belasting
Regelaar voor tapwatertemperatuur op "10" instellen.
Meet en noteer het CO
rookgas
Deelbelasting
Zet de regelaar voor warmwatercomfort op "1".
Meet en noteer het CO
Het CO
-gehalte bij deelbelasting moet 0,7% kleiner zijn
2
dan bij volle belasting.
Zet de regelaar voor warmwatercomfort weer op de
oorspronkelijke waarde.
Zet de schoorsteenvegerschakelaar op "0".
Let op bij bedrijf met vloeibaar gas:
Wanneer bij nieuwe installaties de tanks met vloeibaar gas
vóór het eerste vullen niet worden ontlucht, kunnen in het
begin lage CO
-waarden optreden.
2
Wijzigingen op grond van technische verbeteringen voorbehouden!
24
Montage- en onderhoudsvoorschrift condensatie-gasketel Logamax plus GB112-24/29/43/60/24T25/29T25 • 06/2003
- p
Gas
Lucht
-gehalte (aardgas):
2
-gehalte op het meetpunt voor
2
-gehalte.
2
2
1
)

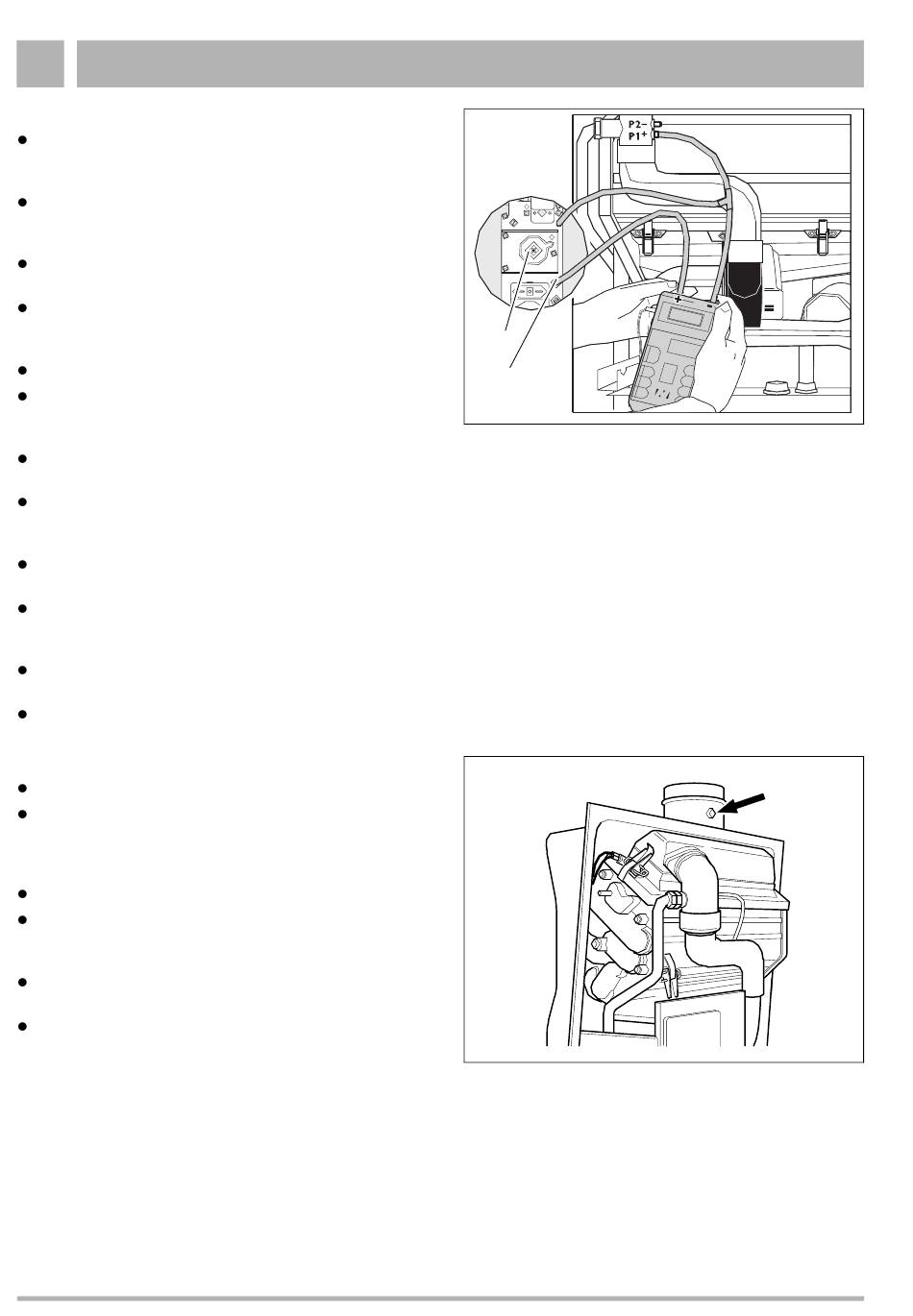

Afb. 34
Verhouding gas/lucht controleren (SIT-gasblok)
Afb. 35
Meetpunt voor rookgas
Buderus Verwarming - Chauffage N.V. • http://www.buderus.be
