3
Montage
3.5.3

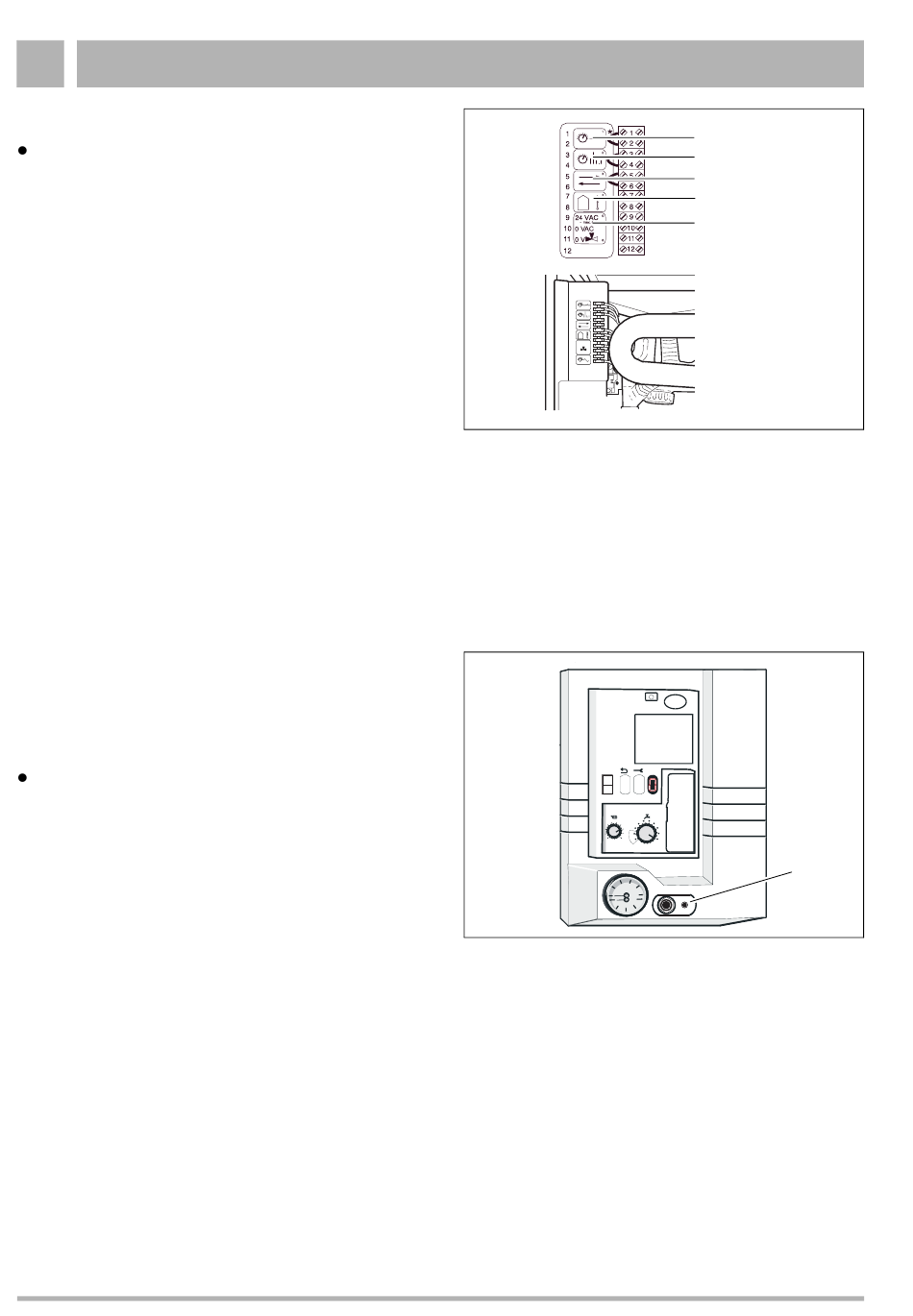

Regeltoestel aansluiten

Verwijder de draadbrug en sluit het regeltoestel volgens
schakelschema op de klemlijst aan (afb. 17).
Wanneer de ketel zonder regeling tijdelijk in bedrijf moet
worden genomen, vervang dan de niet-geleidende draadbrug
tussen klemmen 1-2 door een geleidende draadbrug en stel de
aanvoertemperatuur en het benodigde verwarmingsvermogen
op de UBA in.
Deze modus mag slechts tijdelijk.
3.6

Service Tool

Met behulp van de Service Tool kan de bedrijfstoestand van de
ketel worden bepaald en kunnen de onderdelen worden
gecontroleerd en eventuele storingsoorzaken snel worden
opgespoord.
Klep aan de voorzijde van de ketel openen en de dubbel-
stekker van de Service Tool in de aansluitbus (afb. 18,
pos. 1) plaatsen.
Wijzigingen op grond van technische verbeteringen voorbehouden!
14
Montage- en onderhoudsvoorschrift condensatie-gasketel Logamax plus GB112-24/29/43/60/24T25/29T25 • 06/2003
1
2
3
4
5
6
7
8
9
10
11
12
Afb. 17
Regeltoestel aansluiten
Toelichting bij afb. 17:
Pos. 1:
AAN/UIT-kamerthermostaat (brug niet-geleidend)
Pos. 2:
Kamerthermostaat Logamatic iRT30
Pos. 3:
I/O-poort/communicatie-aansluiting
Pos. 4:
Buitentemperatuurvoeler
Pos. 5:
Voeding 24 VAC/max: 6 VA
schakelspanning driewegklep (9+11)
1
0
1
10
1
Afb. 18
Aansluiting Service Tool
Buderus Verwarming - Chauffage N.V. • http://www.buderus.be
1
2
3
4
5
10
1
