Montage
3.8.6
Dichtheidscontrole in de bedrijfstoestand
Controleer bij werkende brander met een schuimvormend
middel alle afdichtplaatsen in de totale gasweg van de
brander. Het middel moet voor de controle van gasdicht-
heid zijn goedgekeurd.
Breng het middel niet op elektrische leidingen aan.
3.8.7
Koolmonoxidegehalte meten
Meetpunt zie afb. 35.
CO-waarden in luchtvrije toestand moeten beneden 400 ppm
of 0,04 vol% liggen.
Waarden rond of boven 400 ppm duiden op een foutieve bran-
derinstelling, vervuiling van de gasbrander of warmtewisselaar
of op defecten aan de brander.
De oorzaak dient in ieder geval te worden achterhaald en te
worden verholpen.
3.8.8
Functieproeven
Tijdens de inbedrijfstelling en bij het jaarlijkse onderhoud
dienen alle regelinstallaties, besturingsinrichtingen en veilig-
heidsvoorzieningen op hun goede werking en, voor zover dit
kan worden ontregeld, op hun juiste instelling te worden
gecontroleerd.
Ionisatiestroom meten
Zet de netschakelaar op "0".
Maak de steekverbinding van de ionisatiekabel los en sluit
het meetinstrument in serie aan (afb. 36).
Selecteer op het meetinstrument het µA-gelijk-stroom-
bereik. Het meetinstrument moet een resolutie van min.
1 µA hebben.
Netschakelaar op "I" en testschakelaar op positie "1"
zetten.
Servicetoets (afb. 32) na het ontsteken van de brander
indrukken totdat er op de display "Y" verschijnt.
Regelaar voor tapwatertemperatuur in positie "1" zetten.
Ionisatiestroom meten. De ionisatiestroom dient bij
deellast > 2 µA gelijkstroom te bedragen.
Vul de meetwaarde in het protocol in.
Zet de netschakelaar op "0".
Neem het meetinstrument weg en steek de
stekkerverbinding weer ineen.
Zet de schoorsteenvegerschakelaar in stand "0".
e
Afdekkap van het 2
bedieningsniveau weer sluiten.
Temperatuur op de potmeter voor tapwatertemperatuur op
de gewenste waarde instellen.
Zet de netschakelaar op "I".
Bij de aanduiding "7" en na indrukken van de
servicetoets verschijnt in het display "c".
Resetknop indrukken totdat de indicatie "r" verschijnt.
Afdekkap terugplaatsen.
Wijzigingen op grond van technische verbeteringen voorbehouden!
Montage- en onderhoudsvoorschrift condensatie-gasketel Logamax plus GB112-24/29/43/60/24T25/29T25 • 06/2003

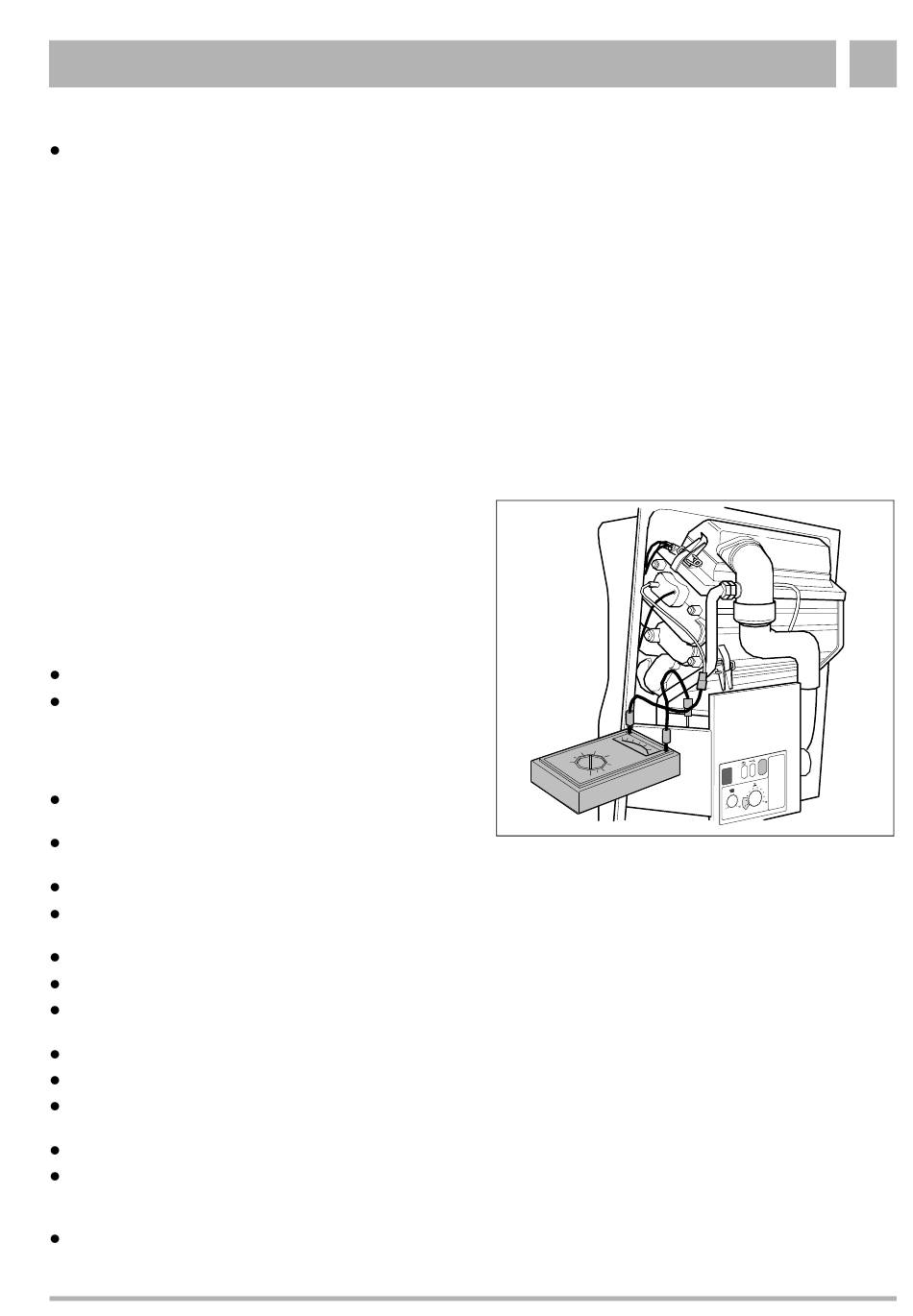

Afb. 36
Ionisatiestroom meten
Buderus Verwarming - Chauffage N.V. • http://www.buderus.be
3
25
