Onderhoud

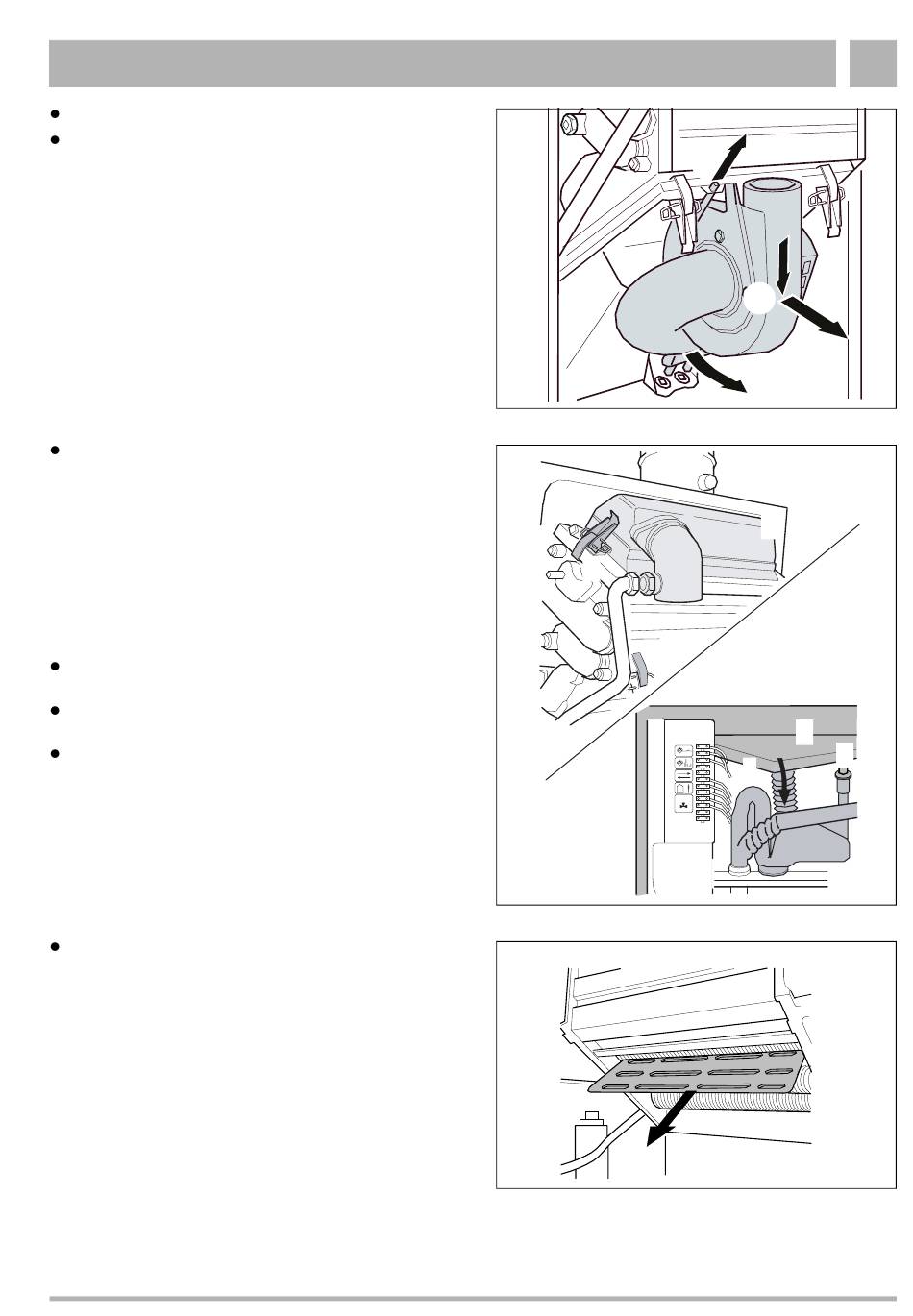

Schuif de ventilator naar boven (afb. 40, pos. 1).
Hef de ventilator van onderuit boven (afb. 40, pos. 2) en
(afb. 40, pos. 3) eruit.
Beide borgklemmen (afb. 41, pos. 2) op de branderafdek-
king losdraaien en branderafdekking en brander
(afb. 41, pos.3) eruit nemen.
Reiniging met borstel en druklucht
Trek de sifon van de condensaatplaat los
(afb. 41, pos. 1).
Verbinding naar de condenswaterbypass losdraaien
(afb. 41, pos. 6).
Verwijder de bevestigingsklemmen (afb. 41, pos. 4) op de
condensaatplaat en verwijder de condensaatplaat (afb. 41,
pos. 5).
Stuwplaat eruit trekken (afb. 42).
Wijzigingen op grond van technische verbeteringen voorbehouden!
Montage- en onderhoudsvoorschrift condensatie-gasketel Logamax plus GB112-24/29/43/60/24T25/29T25 • 06/2003
Afb. 40
Ventilator uitnemen
2
4
1
2
3
4
5
6
7
8
24 VAC
9
0
10
24 VAC
11
12
Afb. 41
Afdekking en condensaatplaat verwijderen
Afb. 42
Stuwplaat
Buderus Verwarming - Chauffage N.V. • http://www.buderus.be
1
3
2
3
5
1
6
2
1
3
4
5
- max 6 VA
6
5
29
