Frequentie
XWWaarschuwing
Negeer het staafdiagram voor frequenties > 1 kHz om
elektrische schokken te voorkomen. Als de frequentie
van het gemeten signaal > 1 kHz is, is het staafdiagram
niet gespecificeerd.

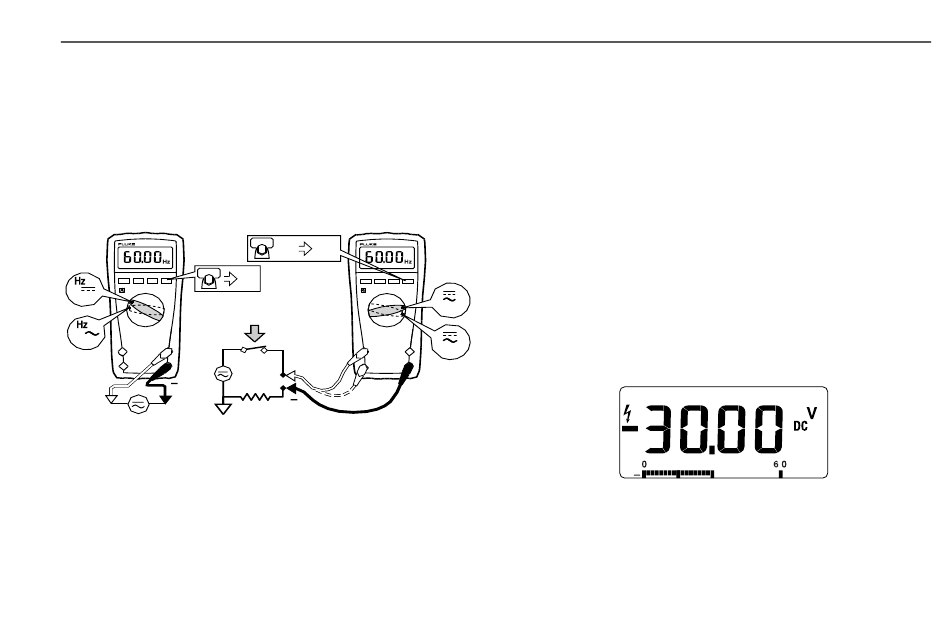

De meter meet de frequentie van een signaal. Het triggerniveau is
0 V, 0 A ac voor alle bereiken.
AC/DC Voltage Frequency
Hz
HOLD
MIN MAX
RANGE
V
V
+
⇒
Om de frequentiemeting af te sluiten, drukt u op de GELE
knop of draait u aan de draaiknop.
⇒
Bij frequentiemetingen geeft het staafdiagram de ac/dc-
spanning of ac-stroom tot maximaal 1 kHz nauwkeurig weer.
⇒
Selecteer steeds lagere bereiken aan de hand van handmatig
bereik voor een stabiele aflezing.
AC Current Frequency
x 2
Hz
HOLD
MIN MAX
RANGE
mA
A
+
AIK09F.EPS
Staafdiagram
Het staafdiagram functioneert zoals de naald van een analoge
meter. Er is een overbelastingsindicator (
polariteitsindicator (±) links.
Aangezien het staafdiagram 40 maal per seconde wordt bijgewerkt
(wat 10 maal sneller is dan het digitale display), is het diagram
nuttig voor het bijstellen van top- en nulpunten en voor de
waarneming van zich snel wijzigende ingangswaarden.
Het staafdiagram wordt uitgeschakeld bij capaciteits- of
temperatuurmetingen. Bij frequentiemetingen geeft het
staafdiagram de spanning of stroom tot maximaal 1 kHz
nauwkeurig weer.
Het aantal verlichte segmenten geeft de gemeten waarde aan en
staat in verhouding tot de volschalige waarde van het
geselecteerde bereik.
De belangrijkste schaalverdelingen in het bereik van 60 V (zie
hieronder) zijn bijvoorbeeld 0, 15, 30, 45 en 60 V. Bij een ingang
van −30 V worden het minteken en de segmenten tot het midden
van de schaal verlicht.
True RMS Multimeters
Staafdiagram
>
) rechts en een
AIK11F.EPS
9
