Fluke 110/113/114/115/117 - True-rms Multimeterhandleiding

Inleiding

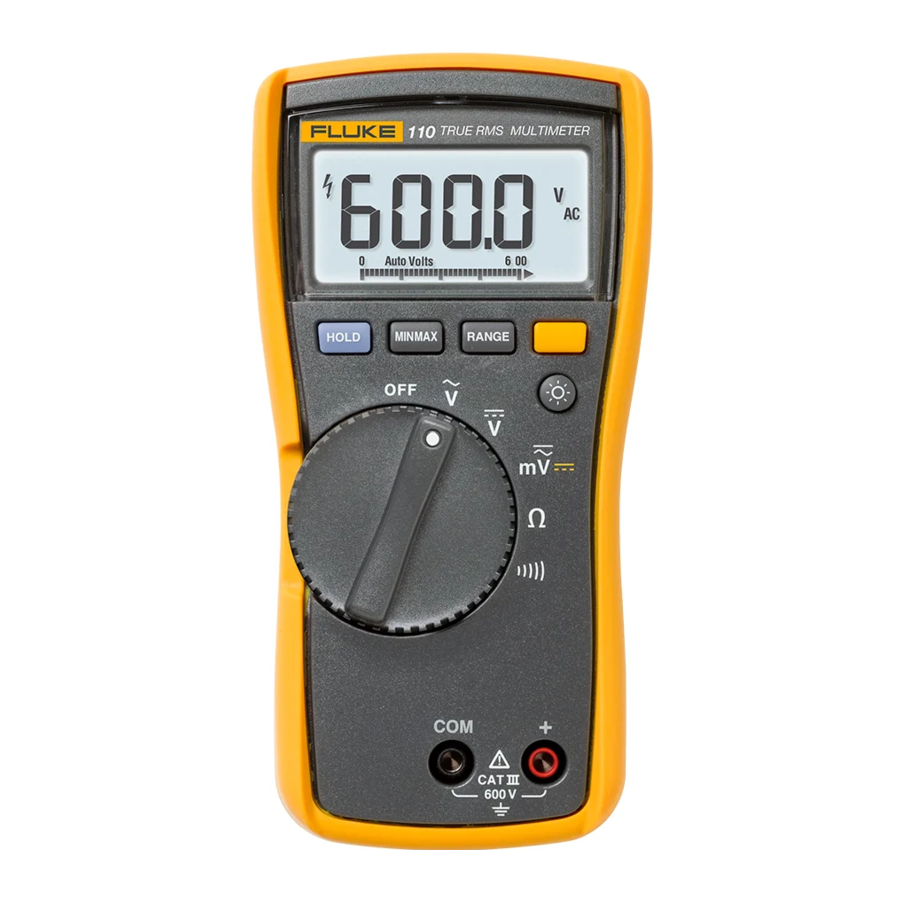

De Fluke modellen 110, 113, 114, 115 en 117 (de Meter of het Product) zijn batterijgevoede true-rms multimeters met een display van 6000 counts en een bargraph. Deze handleiding is van toepassing op alle modellen. Alle figuren tonen model 117, tenzij anders aangegeven.

Veiligheidsinformatie

Zie voor productveiligheidsinformatie de gedrukte 110/113/114/115/117
Veiligheidsinformatie die bij het product is meegeleverd of op de Fluke website staat.

Onveilige spanning

Om u te waarschuwen voor de aanwezigheid van een mogelijk gevaarlijke spanning, wordt het Z-symbool weergegeven wanneer de meter een spanning van ≥30 V of een spanningsoverbelasting (OL)-toestand meet. Bij het uitvoeren van frequentiemetingen >1 kHz is het Z-symbool niet gespecificeerd.

Waarschuwing testkabel

Persoonlijk letsel of schade aan de meter kan optreden als u een meting probeert uit te voeren met een kabel in een verkeerde aansluiting.

Om u eraan te herinneren te controleren of de meetsnoeren zich in de juiste aansluitingen bevinden, wordt LEAd kort weergegeven en klinkt er een hoorbare pieptoon wanneer u de draaischakelaar naar of van een A (Ampère)-positie verplaatst.

Productbekendmaking

De handleiding legt functies uit voor meerdere modellen. Omdat modellen verschillende functies hebben, is niet alle informatie in de handleiding van toepassing op uw meter. Gebruik tabel 1 om de functies van uw meter te identificeren.

Functies

Tabel 1 is een lijst van de functies voor elke meter.

Tabel 1. Functies

Schakelaarstand	Meetfunctie	110	113	114	115	117
OFF	De meter is uitgeschakeld.
AUTO-V LoZ	Selecteert automatisch wissel- of gelijkspanning op basis van de gedetecteerde ingang met een lage impedantie-ingang.
	AC-spanning van 0,06 V tot 600 V. Frequentie van 5 Hz tot 100 kHz.
	DC-spanning van 0,001 V tot 600 V.
	AC-spanning van 6,0 tot 600 mV, dc-gekoppeld. DC-spanning van 0,1 tot 600 mV.
Ω	Ohm van 0,1 Ω tot 40 MΩ.
	Continuïteitssignaal klinkt bij <20 Ω en stopt bij >250 Ω.
	LoZ lage impedantie meetfunctie om gelijktijdig te testen op spanning of continuïteit.
	Diodetest. Geeft OL boven 2,0 V weer.
	Farad van 1 nF tot 9999 μF.
	AC-stroom van 0,1 A tot 10 A (>10 tot 20 A, 30 seconden aan, 10 minuten uit). >10,00 A display knippert. >20 A, OL wordt weergegeven. DC-gekoppeld. Frequentie van 45 Hz tot 5 kHz.
	DC-stroom van 0,001 A tot 10 A (>10 A tot 20 A, 30 seconden aan, 10 minuten uit). >10,00 A display knippert. >20 A, OL wordt weergegeven.
Volt Alert	Contactloze detectie van AC-spanning.
Opmerking: Alle AC-functies en Auto-V LoZ zijn true-rms. AC-spanning is ac-gekoppeld. Auto-V LoZ, AC mV en AC ampère zijn dc-gekoppeld.

Display

Tabel 2 is een lijst van de functies voor elk display.

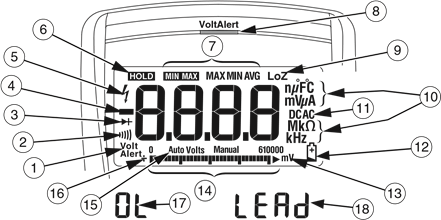

Tabel 2. Display

Nr.	Symbool	Betekenis	Model
1	Volt Alert	De meter bevindt zich in de VoltAlert™ modus voor contactloze spanningsdetectie.	117
2		De meterfunctie is ingesteld op Continuïteit.	110, 113, 114, 115, 117
3		De meterfunctie is ingesteld op Diodetest	113, 115, 117
4		Invoer is een negatieve waarde.	110, 113, 114, 115, 117
5		X Onveilige spanning. Gemeten ingangsspanning ≥30 V, of spanningsoverbelasting (OL).	110, 113, 114, 115, 117
6		Display Hold ingeschakeld. Display bevriest de huidige waarde.	110, 113, 114, 115, 117
7		MIN MAX AVG-modus ingeschakeld. Maximale, minimale, gemiddelde of huidige waarde wordt weergegeven	110, 113, 114, 115, 117
8	(Rode LED)	Aanwezigheid van spanning via de contactloze VoltAlert-sensor	117
9	LoZ	De meter meet spanning of capaciteit met een lage ingangsimpedantie.	113,114, 115, 117
10	nμF mV μA MkΩ kHz	Meeteenheden.	110, 114, 115, 117
11	DC AC	Gelijkstroom of wisselstroom	110, 113, 114, 115, 117
12		Batterij bijna leeg waarschuwing.	110, 113, 114, 115, 117
13	610000 mV	Geeft de bereikselectie van de meter aan.	110, 114, 115, 117
14	(Staafdiagram)	Analoge weergave.	110, 113, 114, 115, 117
15	Auto Volts	De meter bevindt zich in de Auto Volts-functie.	114, 117
	Auto	Automatische bereikinstelling. De meter selecteert het bereik voor de beste resolutie.	110, 113, 114, 115, 117
	Manual	Handmatige bereikinstelling. De gebruiker stelt het bereik van de meter in.	110, 113, 114, 115, 117
16	+	Polariteit staafdiagram	110, 113, 114, 115, 117
17		De invoer is te groot voor het geselecteerde bereik.	110, 113, 114, 115, 117
18		Testlead alert. Wordt kort weergegeven wanneer de functieschakelaar van de meter naar of van een A-positie wordt gedraaid.	115, 117

Aansluitingen

Tabel 3 is een lijst met aansluitingen op de meter.

Tabel 3. Aansluitingen

Nr.	Omschrijving	Model
1	Ingangsaansluiting voor het meten van ac- en dc-stroom tot 10 A.	115, 117
2	Gemeenschappelijke (retour) aansluiting voor alle metingen.	110, 113, 114, 115, 117
3	Ingangsaansluiting voor het meten van spanning, continuïteit, weerstand, capaciteit, frequentie en het testen van diodes.	110, 113, 114, 115, 117

Foutmeldingen

Tabel 4 is een lijst met foutmeldingen voor de meter.

Tabel 4. Foutmeldingen

	Foutmeldingen
	De batterij moet worden vervangen voordat de meter kan werken.
	Kalibratie vereist. Meterkalibratie is vereist voordat de meter kan werken.
	Interne fout. De meter moet worden gerepareerd voordat deze kan werken.
	Interne fout. De meter moet worden gerepareerd voordat deze kan werken.

Battery Saver™ (Slaapstand)

Als de meter aan staat, maar inactief is en niet op spanning is aangesloten gedurende meer dan 20 minuten, wordt het display leeg om de batterij te sparen. Om de meter te gebruiken, drukt u op een willekeurige knop of draait u aan de draaischakelaar. Om de slaapstand uit te schakelen, zie Power-Up Options. De slaapstand is altijd uitgeschakeld in de MIN MAX AVG-modus.

MIN MAX AVG-opnamemodus

De MIN MAX AVG-opnamemodus legt de minimale en maximale invoerwaarden vast (overbelastingen worden genegeerd) en berekent een voortschrijdend gemiddelde van alle metingen. Wanneer de meter een nieuwe hoge of lage waarde detecteert, piept de meter.

Opmerking
Automatische bereikinstelling en Battery Saver™ zijn uitgeschakeld in de MIN MAX AVG-modus.

1. Selecteer de meetfunctie en het bereik.
2. Druk op om de MIN MAX AVG-modus te openen.
   en MAX worden op het display weergegeven. De hoogste waarde die is gedetecteerd sinds het openen van MIN MAX AVG wordt op het display weergegeven.
3. Druk op om door de lage (MIN), gemiddelde (AVG) en huidige waarden te bladeren.
4. Om de MIN MAX AVG-opname te pauzeren zonder opgeslagen waarden te wissen, drukt u op . ( wordt op het display weergegeven.)
5. Om de MIN MAX AVG-opname te hervatten, drukt u nogmaals op .
6. Om af te sluiten en opgeslagen waarden te wissen, drukt u minstens één seconde op of draait u aan de draaischakelaar.

Display HOLD

Om elektrische schokken te vermijden, dient u zich ervan bewust te zijn dat wanneer Display HOLD is geactiveerd, het display niet verandert wanneer u een andere spanning aanlegt.

In de Display HOLD-modus bevriest de meter het display.

1. Druk op om Display HOLD te activeren. ( wordt op het display weergegeven.)
2. Om af te sluiten en terug te keren naar de normale werking, drukt u op of draait u aan de draaischakelaar.

Achtergrondverlichting

Druk op om de achtergrondverlichting in en uit te schakelen.

De achtergrondverlichting wordt automatisch na 40 seconden uitgeschakeld. Om het automatisch uitschakelen van de achtergrondverlichting uit te schakelen, zie Power-Up Options.

Handmatige en automatische bereikinstelling

De meter heeft zowel handmatige als automatische bereikmodi. De meter is standaard ingesteld op automatische bereikinstelling. Om te schakelen tussen handmatige en automatische bereikinstelling, drukt u 1 seconde op .

• In de automatische bereikmodus selecteert de meter het bereik met de beste resolutie.
• In de handmatige bereikmodus overschrijft u de automatische bereikinstelling en selecteert u zelf het bereik. Druk 1 seconde op om de handmatige bereikinstelling te openen. (Manual (Handmatig) wordt op het display weergegeven.) Druk op om het bereik te verhogen. Na het hoogste bereik gaat de meter naar het laagste bereik.

Opmerking
U kunt het bereik niet handmatig wijzigen in de MIN MAX AVG- of Display HOLD-modus. Als u op drukt terwijl u in MIN MAX AVG of Display Hold bent, piept de meter tweemaal, wat een ongeldige bewerking aangeeft en het bereik niet verandert.

Power-upopties

Om een power-upoptie te selecteren, houdt u de knop ingedrukt die in tabel 5 wordt aangegeven terwijl u de meter van OFF naar een andere functie draait. Power-upopties worden geannuleerd wanneer u de meter uitschakelt en wanneer de slaapmodus wordt geactiveerd.

Tabel 5. Power-upopties

Knop	Power-upopties
	Schakelt alle displaysegmenten in totdat de knop wordt losgelaten.
	Schakelt de pieper uit. verschijnt wanneer ingeschakeld.
	113 - Schakelt alle displaysegmenten in totdat de knop wordt losgelaten.
	115, 117 - Schakelt capacitieve metingen met lage impedantie in. verschijnt wanneer ingeschakeld.
	Schakelt Battery Saver™ (Slaapmodus) uit. verschijnt wanneer ingeschakeld.
	Schakelt automatische uitschakeling van de achtergrondverlichting uit. wordt weergegeven wanneer ingeschakeld.

Eenvoudige metingen uitvoeren

Sluit bij het aansluiten van de meetsnoeren op het circuit of apparaat de gemeenschappelijke (COM) meetsnoer aan voordat u de actieve snoer aansluit. Verwijder bij het verwijderen van de meetsnoeren de actieve snoer voordat u de gemeenschappelijke meetsnoer verwijdert.

Om elektrische schokken, letsel of schade aan de meter te voorkomen, moet u de stroomtoevoer naar het circuit uitschakelen en alle hoogspanningscondensatoren ontladen voordat u de weerstand, continuïteit, diodes of capaciteit test.

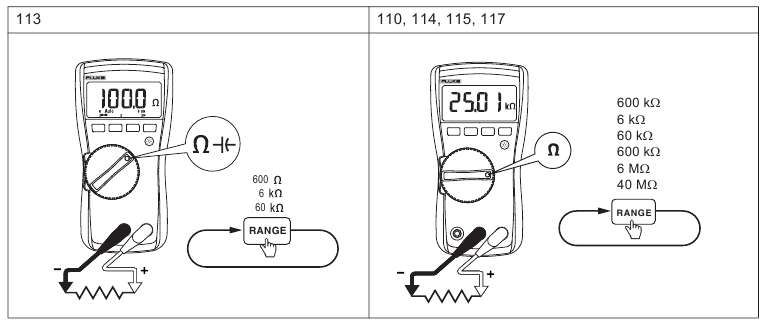

Weerstand meten

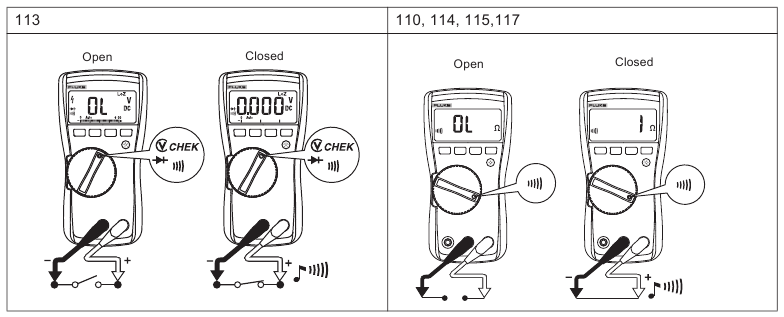

Continuïteit testen

Opmerking
Gebruik de continuïteitsfunctie als een snelle, handige methode om te controleren op open en kortsluitingen. Gebruik voor maximale nauwkeurigheid bij het uitvoeren van weerstandsmetingen de weerstandsfunctie van de meter () .

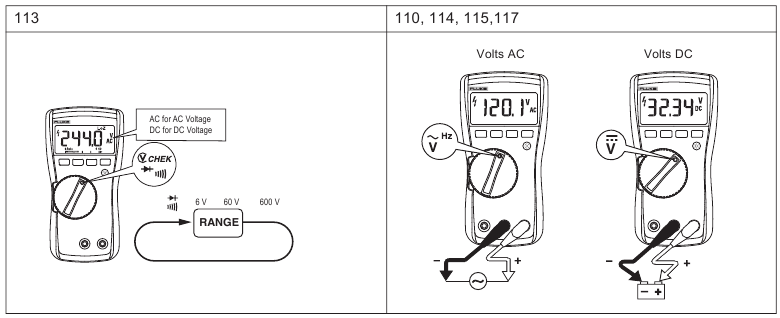

AC- en DC-spanning meten

Automatische spanningsselectie gebruiken (114, 117)

Met de functieschakelaar in de positie selecteert de meter automatisch een DC- of AC-spanningsmeting op basis van de ingang die wordt toegepast tussen de V- of +- en COM-aansluitingen.
Deze functie stelt ook de ingangsimpedantie van de meter in op ongeveer 3 kΩ om de kans op foutieve metingen als gevolg van fantoomspanningen te verkleinen.

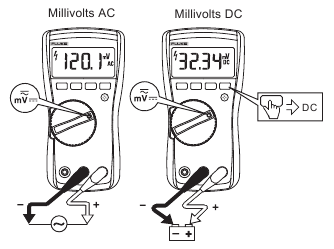

AC- en DC-millivolt meten (110, 114, 115, 117)

Met de functieschakelaar in de stand meet de meter AC plus DC millivolt. Druk op om de meter in te stellen op DC-millivolt.

AC- of DC-stroom meten (115, 117)

Om persoonlijk letsel of schade aan de meter te voorkomen:

• Probeer nooit een stroommeting in het circuit uit te voeren wanneer de open-circuitpotentiaal naar aarde >600 V is.
• Controleer de zekering van de meter voordat u gaat testen. Zie De zekering testen (115, 117).
• Gebruik de juiste aansluitingen, schakelaarstand en bereik voor uw meting.
• Plaats de sondes nooit parallel aan een circuit of component wanneer de snoeren zijn aangesloten op de A-aansluitingen (ampère).

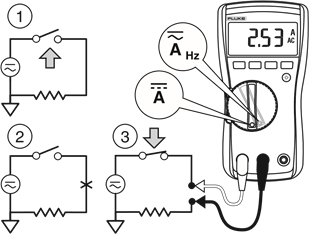

Om stroom te meten:

1. Schakel de stroomtoevoer naar het circuit uit.
2. Onderbreek het circuit
3. Plaats de meter in serie met het circuit en schakel vervolgens de stroomtoevoer naar het circuit in.

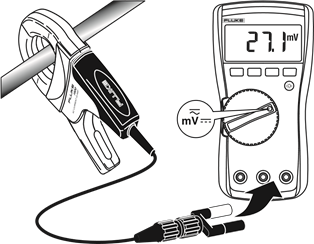

Stroom boven 10 ampère meten (110, 114, 115, 117)

De millivolt- en spanningsfunctie van de meter kan worden gebruikt met een optionele mV/A-uitgangsstroomsensor om stromen te meten die de waarde van de meter overschrijden. Zorg ervoor dat de meter de juiste functie (AC of DC) heeft geselecteerd voor uw stroomsensor. Raadpleeg een Fluke-catalogus of neem contact op met uw lokale Fluke-vertegenwoordiger voor compatibele stroomtangen.

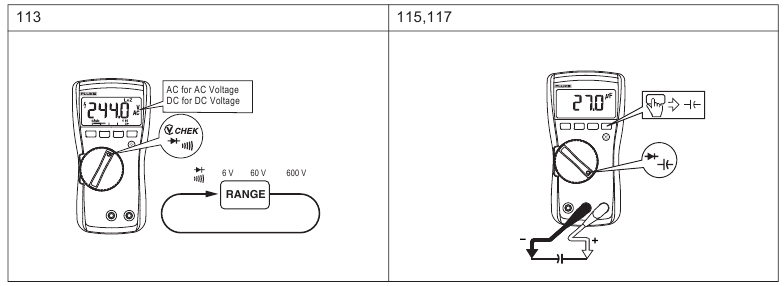

Capaciteit meten (113, 115, 117)

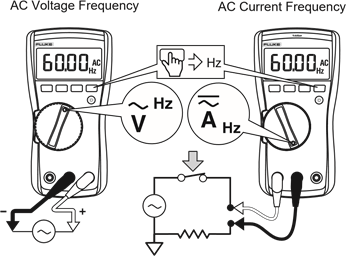

Frequentie meten (115, 117)

Om elektrische schokken te voorkomen, negeert u de staafdiagram voor frequenties >1 kHz. Als de frequentie van het gemeten signaal >1 kHz is, zijn de staafdiagram en niet gespecificeerd.

De meter meet de frequentie van een signaal door het aantal keren te tellen dat het signaal elk seconde een triggerwaarde kruist. De triggerwaarde is 0 V, 0 A voor alle bereiken.

Druk op om de frequentiemetingfunctie in of uit te schakelen. Frequentie werkt alleen met AC-functies.

Bij frequentie geven de staafdiagram en de bereikaankondiger de aanwezige AC-spanning of -stroom aan.

Selecteer geleidelijk lagere bereiken met behulp van handmatige bereikinstelling voor een stabiele meting.

Aanwezigheid van AC-spanning detecteren (117)

Om de aanwezigheid van AC-spanning te detecteren, plaatst u de bovenkant van de meter dicht bij een geleider. De meter geeft een hoorbare en visuele indicatie wanneer er spanning wordt gedetecteerd. De gevoeligheidsinstellingen zijn:

• : te gebruiken op inbouwdozen, stekkerdozen, inbouw industriële stopcontacten en diverse stroomkabels.
• : voor AC-spanningsdetectie op andere stijlen van verzonken stroomconnectoren of stopcontacten waar de werkelijke AC-spanning in de connector zelf is verzonken.

De VoltAlert-detector werkt in blanke draadtoepassingen met spanningen van slechts 24 V in de Hi-instelling.

Als er geen indicatie is, kan er nog steeds spanning aanwezig zijn. Vertrouw niet op de VoltAlert-detector met afgeschermde draad. De werking kan worden beïnvloed door verschillen in stopcontactontwerp, isolatiedikte en -type.

Capaciteitsmetingen met lage impedantie uitvoeren (115, 117)

Voor het uitvoeren van capaciteitsmetingen op kabels met fantoomspanning:

1. Houd vast terwijl u de meter inschakelt om de capacitieve modus met lage ingangsimpedantie in te schakelen.
2. Wacht tot op het display verschijnt.

In deze modus hebben capaciteitsmetingen een lagere nauwkeurigheid en een lager dynamisch bereik.

Opmerking
Deze instelling wordt niet opgeslagen wanneer de meter wordt uitgeschakeld of in de slaapmodus gaat.

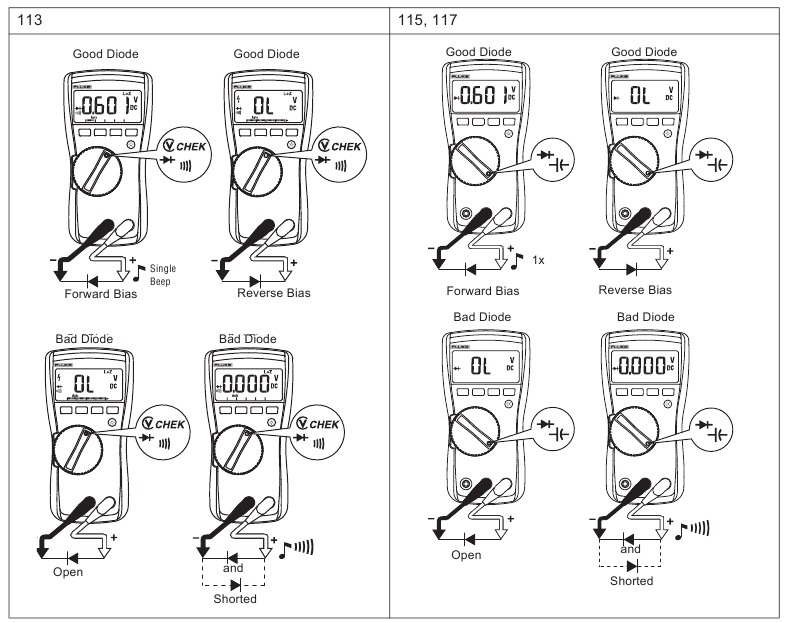

Diodes testen (113, 115, 117)

De staafdiagram gebruiken

De staafdiagram is net als de naald op een analoge meter. Het heeft een overbelastingsindicator ( ) aan de rechterkant en een polariteitsindicator () aan de linkerkant.

Omdat de staafdiagram veel sneller is dan het digitale display, is de staafdiagram handig voor het maken van piek- en nulpuntaanpassingen.

De staafdiagram is uitgeschakeld bij het meten van de capaciteit. Bij frequentie geven de staafdiagram en de bereikaankondiger de onderliggende spanning of stroom tot 1 kHz aan.

Het aantal segmenten geeft de gemeten waarde aan en is gerelateerd aan de maximale waarde van het geselecteerde bereik.

In het bereik van 60 V vertegenwoordigen de belangrijkste divisies op de schaal bijvoorbeeld (zie hieronder) 0, 15, 30, 45 en 60 V. Een ingang van -30 V schakelt het minteken en de segmenten in tot het midden van de schaal.

Onderhoud

Het onderhoud van de meter bestaat uit het vervangen van de batterij en de zekering, evenals het reinigen van de behuizing.

De zekering testen (115, 117)

Test de zekering zoals weergegeven in figuur 1.

De batterij en zekering vervangen

Om schokken, letsel of schade aan de meter te voorkomen:

• Verwijder de meetsnoeren van de meter voordat u de behuizing of het batterijklepje opent.
• Gebruik ALLEEN een zekering met de gespecificeerde ampèrage, onderbrekingsspanning en snelheidsclassificatie.

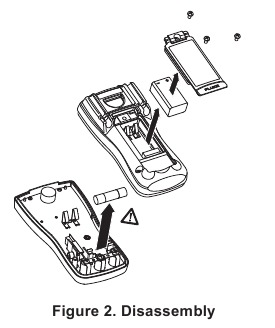

Zie figuur 2 voor demontage.

Het batterijklepje verwijderen om de batterij te vervangen:

1. Verwijder de meetsnoeren van de meter.
2. Verwijder de schroef van het batterijklepje.
3. Gebruik de vingeruitsparing om de klep iets op te tillen.
4. Til de klep recht omhoog om deze van de behuizing te scheiden.
5. De batterij past in het batterijklepje, dat vervolgens in de behuizing wordt geplaatst, eerst de onderste rand, totdat deze volledig is geplaatst. Probeer niet om de batterij rechtstreeks in de behuizing te plaatsen.
6. Plaats en draai de schroef van het batterijklepje vast.

De behuizing openen om de zekering te vervangen:

1. Verwijder de meetsnoeren van de meter.
2. Verwijder de meter uit de holster.
3. Verwijder twee schroeven van de onderkant van de behuizing.
4. Scheid de onderkant van de behuizing van de bovenkant van de behuizing.
5. Verwijder de zekering uit de houder en vervang deze door een SNELLE zekering van 11 A, 1000 V met een minimaal onderbrekingsvermogen van 17.000 A. Gebruik alleen Fluke PN 803293.
6. Om de meter opnieuw te monteren, bevestigt u eerst de onderkant van de behuizing aan de bovenkant van de behuizing en plaatst u vervolgens de twee schroeven. Plaats ten slotte de meter in de holster.

Reinigen

Veeg de behuizing af met een vochtige doek en een mild reinigingsmiddel. Vuil of vocht in de aansluitingen kan de metingen beïnvloeden.

Specificaties

De nauwkeurigheid wordt gespecificeerd voor 1 jaar na kalibratie, bij bedrijfstemperaturen van 18 °C tot 28 °C, met een relatieve luchtvochtigheid van 0% tot 90%.

Uitgebreide specificaties zijn beschikbaar op www.Fluke.com.

Maximale spanning tussen een willekeurige aansluiting en aarding	600 V
Zekering voor A-ingang (alleen 115 & 117)	11 A, 1000 V, IR 17 kA
Display
Digitaal	6000 counts, updates 4/s
Staafdiagram	33 segmenten, updates 32/s
Temperatuur
In bedrijf	-10 °C tot 50 °C
Opslag	- 40 °C tot 60 °C
Temperatuurcoëfficiënt	0,1 x (gespecificeerde nauwkeurigheid)/°C (<18 °C of >28 °C)
Hoogte
In bedrijf	2000 meter
Opslag	10.000 meter
Relatieve luchtvochtigheid	95% tot 30 °C, 75% tot 40 °C, 45% tot 50 °C
Batterij	IEC 6LR61
Levensduur batterij
113	Alkaline: normaal 300 uur, zonder achtergrondverlichting
110, 114, 115, 117	Alkaline: normaal 400 uur, zonder achtergrondverlichting
Veiligheid	IEC 61010-1: vervuilingsgraad 2 IEC 61010-2-033
113	Meting CAT IV 600 V
110, 114	Meting CAT III 600 V
115, 117	Meting CAT III 600 V, 10 A
Ingress Protection	IEC 60529: IP42 (niet-werkend)
Elektromagnetische compatibiliteit (EMC)
Internationaal	IEC 61326-1: draagbare elektromagnetische omgeving CISPR 11: Groep 1, klasse A

Groep 1: Apparatuur heeft opzettelijk gegenereerde en/of gebruikt conductief gekoppelde radiofrequentie-energie die noodzakelijk is voor de interne functie van de apparatuur zelf.

Klasse A: Apparatuur is geschikt voor gebruik in alle andere vestigingen dan huishoudelijke en die rechtstreeks zijn aangesloten op een laagspanningsnetwerk dat gebouwen levert die worden gebruikt voor huishoudelijke doeleinden. Er kunnen potentiële problemen zijn bij het waarborgen van elektromagnetische compatibiliteit in andere omgevingen als gevolg van geleide en uitgestraalde storingen.

Deze apparatuur is niet bedoeld voor gebruik in woonomgevingen en biedt mogelijk geen adequate bescherming aan radio-ontvangst in dergelijke omgevingen.

Emissies die de niveaus overschrijden die vereist zijn door CISPR 11, kunnen optreden wanneer de apparatuur is aangesloten op een testobject.

Korea (KCC)
Klasse A-apparatuur (industriële radio- en communicatieapparatuur)

Klasse A: Apparatuur voldoet aan de eisen voor industriële elektromagnetische golfapparatuur en de verkoper of gebruiker dient hierop te letten.
Deze apparatuur is bedoeld voor gebruik in zakelijke omgevingen en niet voor gebruik in woningen.

USA (FCC)
47 CFR 15 subpart B. Dit product wordt beschouwd als een vrijgesteld apparaat per clausule 15.103.

Nauwkeurigheidsspecificaties

Tabel 6. Nauwkeurigheidsspecificaties

Functie	Bereik	Resolutie	Nauwkeurigheid ± ([% van aflezing] + [Counts])		Model
DC Millivolt	600,0 mV	0,1 mV	0,5% + 2		110, 114, 115, 117
DC Volt	6,000 V	0,001 V	0,5% + 2		110, 114, 115, 117
	60,00 V	0,01 V
	600,0 V	0,1 V
			DC, 45 tot 500 Hz	500 Hz tot 1 kHz
Auto-V LoZ[1] True-rms	600,0 V	0,1 V	2,0% + 3	4,0% + 3	114, 117
CHEK[4]	6,000 V	0,001 V	2,0% + 3	4,0% + 3	113
	60,00 V	0,01 V
	600,0 V	0,1 V
			45 tot 500 Hz	500 Hz tot 1 kHz
AC millivolt[1] True-rms	600,0 mV	0,1 mV	1,0% + 3	2,0% + 3	110, 114, 115, 117
AC Volt[1] True-rms	6,000 V	0,001 V	1,0% + 3	2,0% + 3	110, 114, 115, 117
	60,00 V	0,01 V
	600,0 V	0,1 V
Continuïteit[5]	600 Ω	1 Ω	Pieptoon aan bij <20 Ω, uit bij >250 Ω. Detecteert open verbindingen of kortsluitingen van 500 μs of langer.		110, 114, 115, 117
	---	---			113
Ohm[5]	600,0 Ω	0,1 Ω	0,9% + 2		110, 113, 114, 115,117
	6,000 kΩ	0,001 kΩ	0,9% + 1
	60,00 kΩ	0,01 kΩ	0,9% + 1
	600,0 kΩ	0,1 kΩ	0,9% + 1		110, 114, 115, 117
	6,000 MΩ	0,001 MΩ	0,9% + 1
	40,00 MΩ	0,01 MΩ	5,0% + 2
Diodetest[5]	2,000 V	0,001 V	0,9% + 2		115, 117
			2,0% + 3		113
Capaciteit[5]	1000 nF	1 nF	1,9% + 2		113, 115, 117
	10,00 μF	0,01 μF	1,9% + 2
	100,0 μF	0,1 μF	1,9% + 2
	9999 μF	1 μF	100 μF - 1000 μF: 1,9% +2 >1000 μF: 5% + 20
Lo-Z capaciteit (Power-up optie)	1 nF tot 500 μF		10% + 2 typisch		115, 117
AC ampère True-rms[1] (45 Hz tot 500 Hz)	6,000 A	0,001 A	1,5% + 3		115, 117
	10,00 A[3]	0,01 A
DC ampère	6,000 A	0,001 A	1,0% + 3		115, 117
	10,00 A[3]	0,01 A
Hz (V of A input)[2]	99,99 Hz	0,01 Hz	0,1% + 2		115, 117
	999,9 Hz	0,1 Hz
	9,999 kHz	0,001 kHz
	50,00 kHz	0,01 kHz
	99,99 kHz	0,01 kHz
Opmerkingen: [1] Alle AC-bereiken behalve Auto-V LoZ zijn gespecificeerd van 1% tot 100% van het bereik. Auto-V LoZ is gespecificeerd vanaf 0,0 V. Omdat inputs onder 1% van het bereik niet zijn gespecificeerd, is het normaal dat deze en andere true-rms meters niet-nul waarden weergeven wanneer de meetsnoeren zijn losgekoppeld van een circuit of met elkaar zijn kortgesloten. Voor volt is de crestfactor <= 3 bij 4000 counts, lineair afnemend tot 1,5 op volledige schaal. Voor ampère is de crestfactor <= 3. AC-volt is AC-gekoppeld. Auto-V LoZ, AC mV en AC-ampère zijn DC-gekoppeld. [2] AC-volt Hz is AC-gekoppeld en gespecificeerd van 5 Hz tot 99,99 kHz. Minimale input vereist boven 50,00 kHz is typisch >1,1 vac sinus. Minimale input typisch en niet gespecificeerd. AC-ampère Hz is DC-gekoppeld en gespecificeerd van 45 Hz tot 5 kHz. [3] >10 A niet gespecificeerd. Duty cycle: >10 A tot 20 A, 30 seconden aan, 10 minuten uit. [4] Alleen 113: Alle CHEK spanningsbereiken zijn gespecificeerd van 60 counts tot 100% van het bereik. Omdat inputs <60 counts niet zijn gespecificeerd, is het mogelijk en normaal dat deze en andere true-rms meters niet-nul waarden weergeven wanneer de meetsnoeren zijn losgekoppeld van een circuit of met elkaar zijn kortgesloten. Crestfactor van <= 3 bij 4000 counts, lineair afnemend tot 1,5 op volledige schaal. [5] Alleen 113: Na het meten van spanning is een wachttijd van 1 minuut vereist om de nauwkeurigheid van ohm, capaciteit, diodetest en continuïteit te behouden.

Ingangskarakteristieken

Tabel 7. Ingangskarakteristieken (110, 114, 115, 117)

Tabel 8. Ingangskarakteristieken (113)

MIN MAX Opnamenauwkeurigheid en reactietijd (113)
Gespecificeerde nauwkeurigheid van de meetfunctie ±40 counts in k CHEK voor veranderingen >500 ms in duur, ±12 counts in e voor veranderingen >325 ms in duur. Typische reactie van 100 ms tot 80%. Reactietijd niet gespecificeerd voor capaciteit.

Hoe contact op te nemen met Fluke

Om contact op te nemen met Fluke, belt u een van de volgende telefoonnummers:

• Technische ondersteuning VS: 1-800-44-FLUKE (1-800-443-5853)
• Kalibratie/reparatie VS: 1-888-99-FLUKE (1-888-993-5853)
• Canada: 1-800-36-FLUKE (1-800-363-5853)
• Europa: +31 402-675-200
• Japan: +81-3-6714-3114
• Singapore: +65-6799-5566
• China: +86-400-921-0835
• Brazilië: +55-11-3530-8901
• Waar ook ter wereld: +1-425-446-5500 Of bezoek de website van Fluke op www.fluke.com.

Om uw product te registreren, gaat u naar http://register.fluke.com.

Om de nieuwste handleiding aan te vullen, te bekijken, af te drukken of te downloaden, gaat u naar http://us.fluke.com/usen/support/manuals.

Om een gedrukte handleiding aan te vragen, gaat u naar www.fluke.com/productinfo.

© 2020 Fluke Corporation.
Alle rechten voorbehouden.
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Alle productnamen zijn handelsmerken van hun respectieve bedrijven.

Referenties

• Fluke Corporation: Fluke Electronics, Calibration and Networks
• Fluke Registration
• Fluke Manuals: Discontinued Legacy and Current Product Manuals | Fluke
• Fluke Going Green

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Fluke 110/113/114/115/117 - True-rms Multimeterhandleiding

Beschikbare talen
