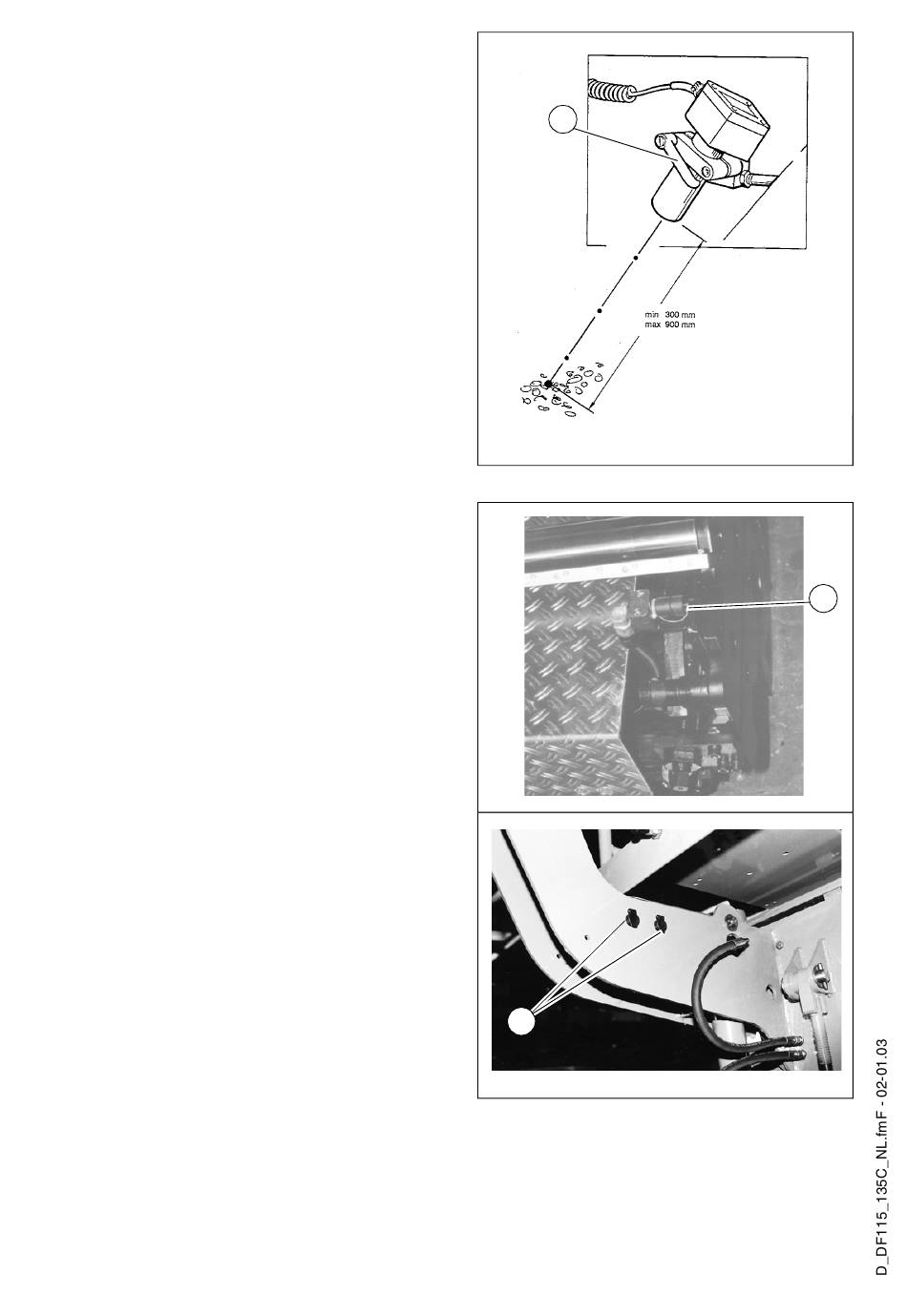

Ultrasone wormeindschakelaars (90)
(links en rechts)
De eindschakelaars regelen het meng-
seltransport van de desbetreffende worm-
helft.
De ultrasone sensor is met een stangen-
systeem bevestigd op de zijplaat. Om de
instelling te wijzigen, de spanhefboom
losmaken en de hoek/hoogte van de
sensor wijzigen.
De aansluitkabels worden aangesloten
op de afstandsbedieningen die zich op
de zijkant van de balk bevinden.
Instelling van de juiste eindschakelaar-
posities bij voorkeur uitvoeren tijdens
het verdelen van het materiaal.
Stopcontacten voor hoekbediening
(links en rechts) (91)
Aansluitkabel van de desbetreffende
hoekbediening hier aansluiten.
Stopcontacten voor schijnwerpers
(links en rechts) (92)
Hier kunnen schijnwerpers (24 V) wor-
den aangesloten.
- Er staat spanning op de stopcontacten
wanneer de hoofdschakelaar is inge-
schakeld.
Optioneel kan een stopcontact worden
gebruikt voor de voeding van elektrische
stoelverwarming.
D 56
90
21031.TIF
F0171.TIF
92
SCHEIN.TIF
91
