Productbeschrijving
3.3.1
FlexxPump
3.3.1.1
Afmetingen en aansluitingen 404DLS
De FlexxPump 404DLS weegt ca. 1500 g en heeft de volgende afmetingen:

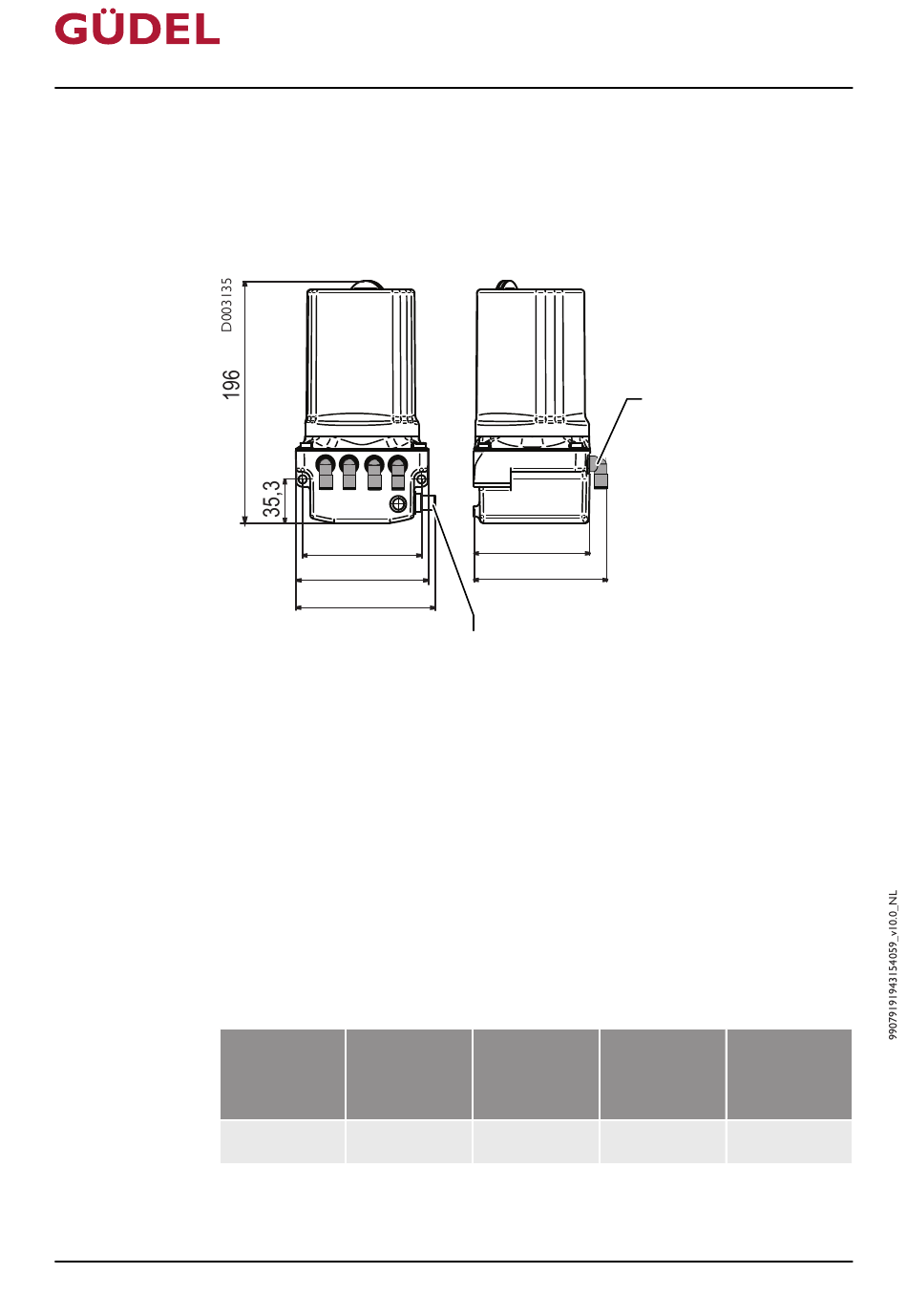

Afb. 3-3
Afmetingen en aansluitingen 404DLS
A
B
Aansluitingen
Hydraulisch:
• Vier aansluitingen voor hydraulische slangen met diameter 6/3 mm
Elektrisch: De vierpolige aansluiting maat M12x1 geeft de volgende signalen
door:
• Stuursignalen
• Bedrijfsspanning
Interfaces
De FlexxPump 404DLS beschikt over een geïntegreerde microprocessor. De-
ze wordt door een programmeerbare logische eenheid (PLC) aangestuurd.
Bedrijfsspanning
Tab. 3-1
Bedrijfsspanning
28
96
107
112
Hydraulische uitgangen
Aansluitstekker M12x1
Be-
Bedrijfs-
drijfsspan-
stroom
ning
24 VDC
200 mA
GEBRUIKSAANWIJZING Automatisch smeersysteem
94
110
B
Piek-
Rust-
stroom I
stroom
max
350 mA
<20 mA
FlexxPump 404DLS
A
Uitgangs-
stroom-
piek
300 mA
