GEBRUIKSAANWIJZING Automatisch smeersysteem
FlexxPump 404DLS
5.4.4
Hydraulische leidingen vullen/FlexxPump ontluchten
Het volgende signaal op PIN 2 zorgt voor de afgifte van 20 x 0.15 cm
Nauwkeurigheid van de impuls (High) op PIN 2: +/- 0,2s resp. +/- 10%!
Ingangssignaal PIN 2
U
12 s
+24 V
(High)
+ 0 V
(Low)
Uitgangssignaal PIN 4
U
3 s
+24 V
(High)
+ 0 V
(Low)
9 s ...
18 s
Hydraulische uitgang
V
1.1 of
1.2

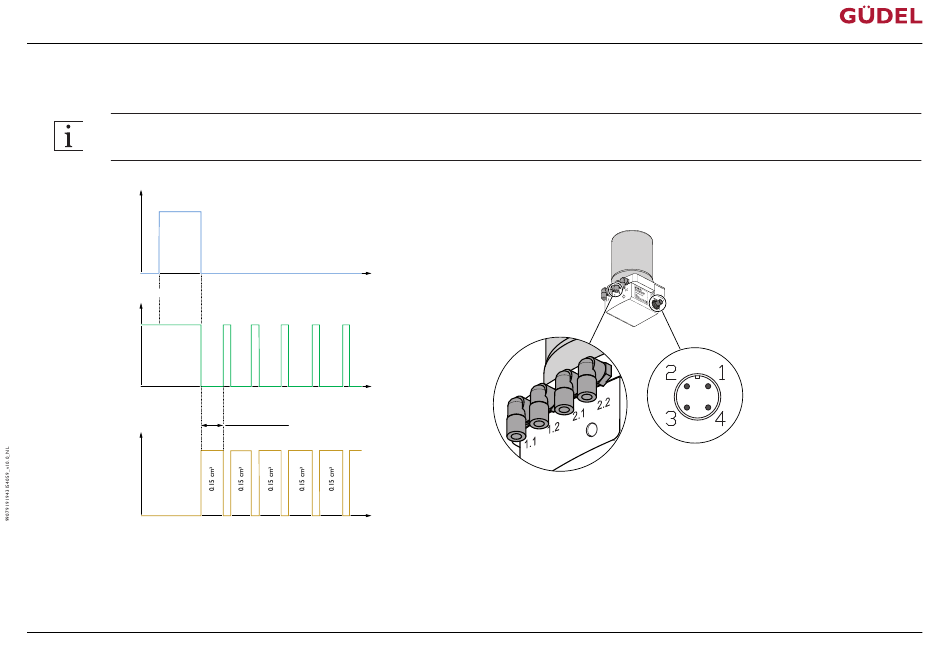

Afb. 5-9
Schakel-tijd diagram: Leidingen vullen/FlexxPump ontluchten
Met het weergegeven signaal op PIN 2 start het vulproces. Het vulproces duurt maximaal 1600 seconden. Het vulproces wordt na het inschakelen van de FlexxPump voortgezet, als deze door het uit-
schakelen van de FlexxPump is onderbroken. Het uitgangssignaal op PIN 4 is tijdens normaal bedrijf High (+20...30 V). Tijdens feitelijk draaien van de FlexxPump-motor wisselt het signaal naar Low
(+0 V). Normaal duurt dat tussen ca. 9 en 18 seconden, afhankelijk van de lengte van de hydraulische slangen en de viscositeit van het smeermiddel. Daarna wisselt het signaal weer naar High (+24 V).
3
smeermiddel aan elk van de vier hydraulische uitgangen:
t
2.3 s ...
2.3 s ...
2.3 s ...
2.3 s ...
2.3 s ...
2.5 s
2.5 s
2.5 s
2.5 s
2.5 s
t
9 s ...
9 s ...
9 s ...
9 s ...
...
18 s
18 s
18 s
18 s
Herhaling 80x
2.1 of
1.1 of
2.1 of
1.1 of
...
t
2.2
1.2
2.2
1.2
Inbedrijfstelling
49
