Foutmelding: Algemeen
De volgende niet afsluitende oorzaken kunnen voor een algemene foutmelding zorgen:
• te hoge tegendruk in de hydraulische leidingen
• vernietigde elektronische component op PIN 4 door elektrische overstroom
• interne fout in de FlexxPump
Als er een algemene foutmelding is, geeft de FlexxPump het volgende signaal af op PIN 4:
Ingangssignaal PIN 2
U
8 s
+24 V
(High)
+ 0 V
(Low)
Uitgangssignaal PIN 4
U
3 s
+24 V
(High)
+ 0 V
(Low)
Hydraulische uitgang
V
1.1 of
1.2
Afb. 5-11

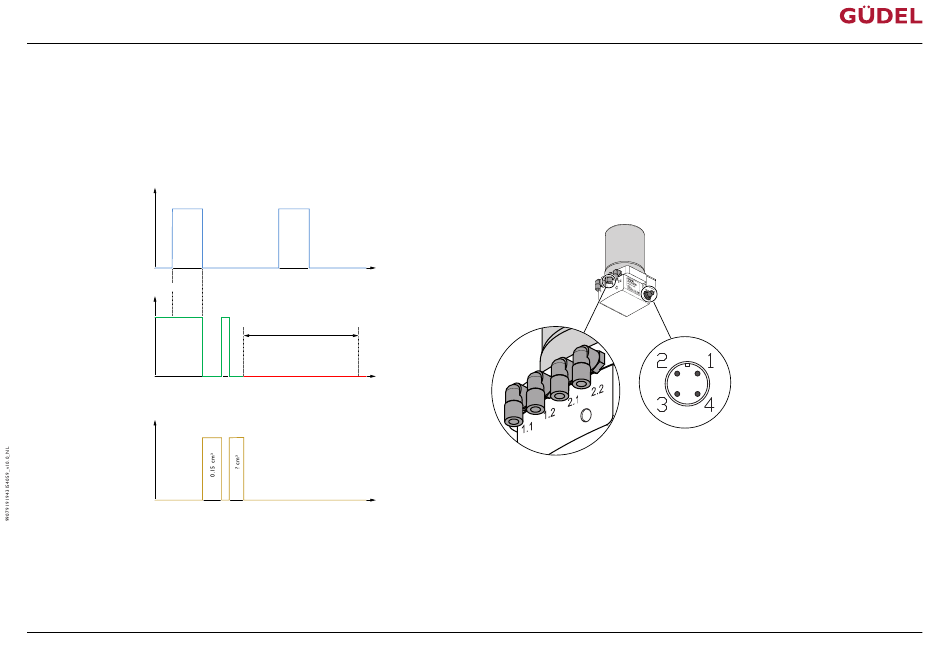

Schakel-tijd diagram: Foutmelding: Algemeen
Bij verstopping van de hydraulische leidingen of andere fouten geeft de FlexxPump op PIN 4 een Low (+0 V) signaal af, dat langer dan 30 seconden duurt. Het uitgangssignaal op PIN 4 is tijdens normaal
bedrijf High (+20...30 V). Tijdens feitelijk draaien van de FlexxPump-motor wisselt het signaal naar Low (+0 V). Normaal duurt dat tussen ca. 9 en 18 seconden, afhankelijk van de lengte van de hydrau-
lische slangen en de viscositeit van het smeermiddel. Daarna wisselt het signaal weer naar High.
8 s
t
2.3 s ...
2.5 s
Duur > 30 s
t
9 s ...
9 s ...
18 s
18 s
2.1 of
t
2.2
