GEBRUIKSAANWIJZING Automatisch smeersysteem
FlexxPump 404DLS
5.4.5
Foutmelding: Leegstand
Als de cartouche van het smeermiddel leeg is, geeft de FlexxPump het volgende signaal af op PIN 4:
Ingangssignaal PIN 2
U
8 s
+24 V
(High)
+ 0 V
(Low)
Uitgangssignaal PIN 4
U
3 s
+24 V
(High)
+ 0 V
(Low)
Hydraulische uitgang
V

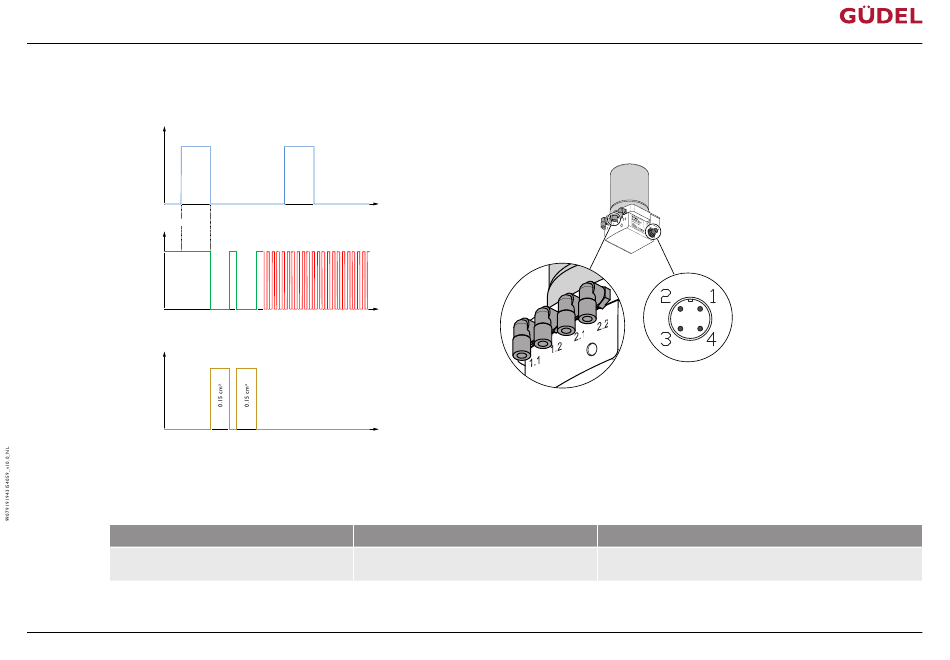

Afb. 5-10
Schakel-tijd diagram: Foutmelding: Leeg
Bij leegstand van de cartouche geeft de FlexxPump op PIN 4 een wisselsignaal (rechthoekimpuls) tussen High en Low met een frequentie van 0.5 Hz af. Het uitgangssignaal op PIN 4 is tijdens normaal
bedrijf High (+20...30 V). Tijdens feitelijk draaien van de FlexxPump-motor wisselt het signaal naar Low (+0 V). Normaal duurt dat tussen ca. 9 en 18 seconden, afhankelijk van de lengte van de hydrau-
lische slangen en de viscositeit van het smeermiddel. Daarna wisselt het signaal weer naar High. Deze signaalwissel tijdens lopende motor kan voor de berekening van de legingstijd van de cartouche
worden gebruikt.
Storing
Smeersysteem smeert niet
Tab. 5-2
Storingen, verhelpen van storingen
8 s
t
2.3 s ...
2.5 s
0.5 Hz ( 1 s High / 1 s Low)
t
9 s ...
9 s ...
18 s
18 s
1.1 of
2.1 of
t
1.2
2.2
Oorzaak
Cartouche ontbreekt/leeg of lucht in de FlexxPump,
pompfunctie werd gestopt
Maatregel
Nieuwe cartouche plaatsen of FlexxPump ontluchten, de pomp draait zonder
wijziging verder
Inbedrijfstelling
51
