5.3.4.1
Aansluiten 404DLS

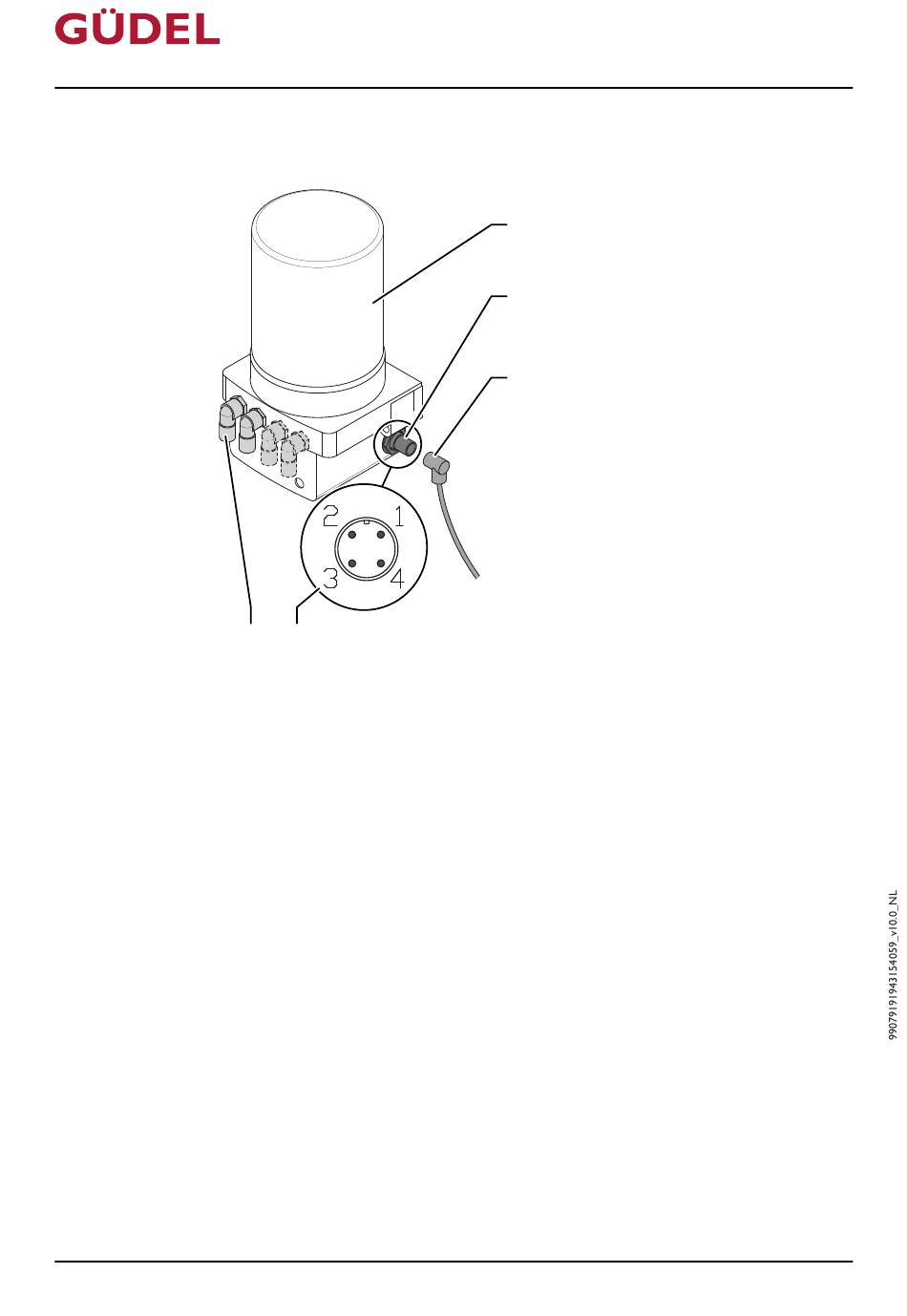

Afb. 5-5
Aansluiten 404DLS
A
B
C
Sluit het product als volgt aan:
1
2
3
Het product is aangesloten
42
E
D
FlexxPump 404DLS
Aansluitstekker voor aansluitkabel
Bus van de aansluitkabel
Hydraulische slangen aansluiten Ü 2 38
Aansluitkabel aan de aansluitstekker vastschroeven
Aansluitkabel
3.1
PIN 1: Ingangsspanning 24VDC, kleur: bruin
3.2
PIN 2: Aansturing van de afzonderlijke pompuitgangen, kleur: wit
3.3
PIN 3: Massa (GND), 0V, kleur: blauw
3.4
PIN 4: Uitgangssignaal, kleur: zwart
GEBRUIKSAANWIJZING Automatisch smeersysteem
A
B
C
D
Toewijzing van de aansluiting
E
Hydraulische uitgangen
FlexxPump 404DLS
