7.6.
V-snaartransmissie.
7.6.a
Montage en demontage van v-snaarafschermkap en V-snaren
(Zie figuur 7.6.a.1 ; 7.6.b.1 en 7.6.b.2)
- draai de bevestigingsbouten van de V-snaarafschermkap los,
- verwijder de V-snaarafschermkap,
- draai de 3 bouten (A), waarmee de tandwielkast op het maaigedeelte is
bevestigd een beetje los,
- draai de 2 bouten (C) waarmee het aandrijfhuis aan de zijplaat is
bevestigd een beetje los,
- draai de borgmoer los van de V-snaar spanbout (D),
- draai de V-snaar spanbout (D) zover los dat u de V-snaren kunt verwijderen,
- montage geschiedt in omgekeerde volgorde.

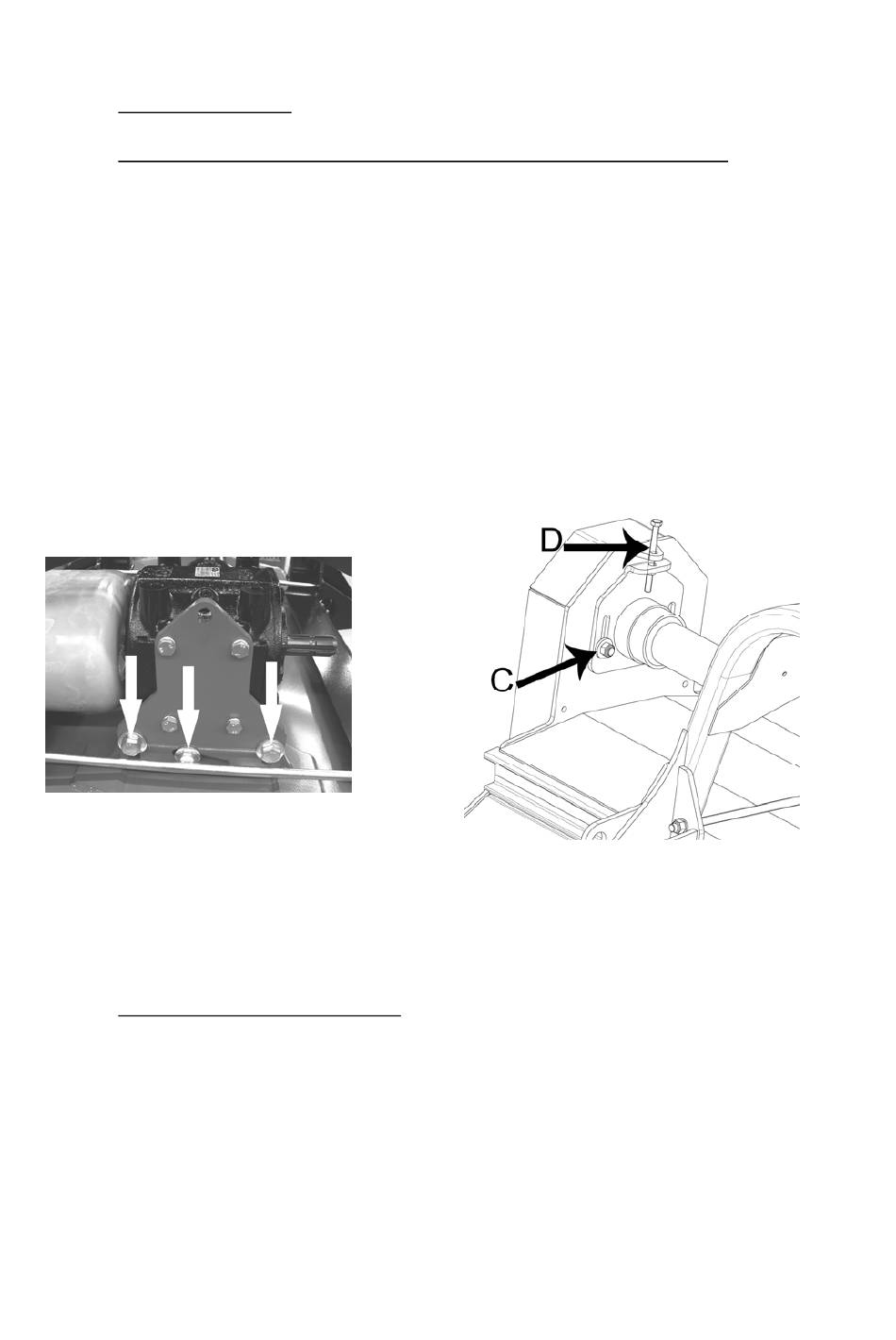

Figuur 7.6.a.1
Spannen van de V-snaren
A
- let erop dat voordat u de bouten van de tandwielkast aandraait dat de
V-snaarschijven goed uitgelijnd zijn. Controleer dit met behulp van een
regel die u langs de twee V-snaarschijven legt. Indien de uitlijning niet correct is
moet deze gecorrigeerd worden door de tandwielkasthoogte aan te passen.(zie
figuur 7.6.a.1)
7.6.b.
Het spannen van de v-snaren.
Controle V-snaarspanning:
- draai de bevestigingsbouten van de V-snaarafschermkap los,
- verwijder de V-snaarafschermkap,
- Oefen een kracht van 10 kg uit op een van de snaren b.v. met behulp van een
unster. De indrukking mag nu maximaal 9mm zijn. (zie figuur 7.6.b.1),
- indien nodig, spannen.
