Inspired by life
3. Draai de 2 inbusbouten (A) weer vast.
4. Herhaal dit voor het andere voorwiel.

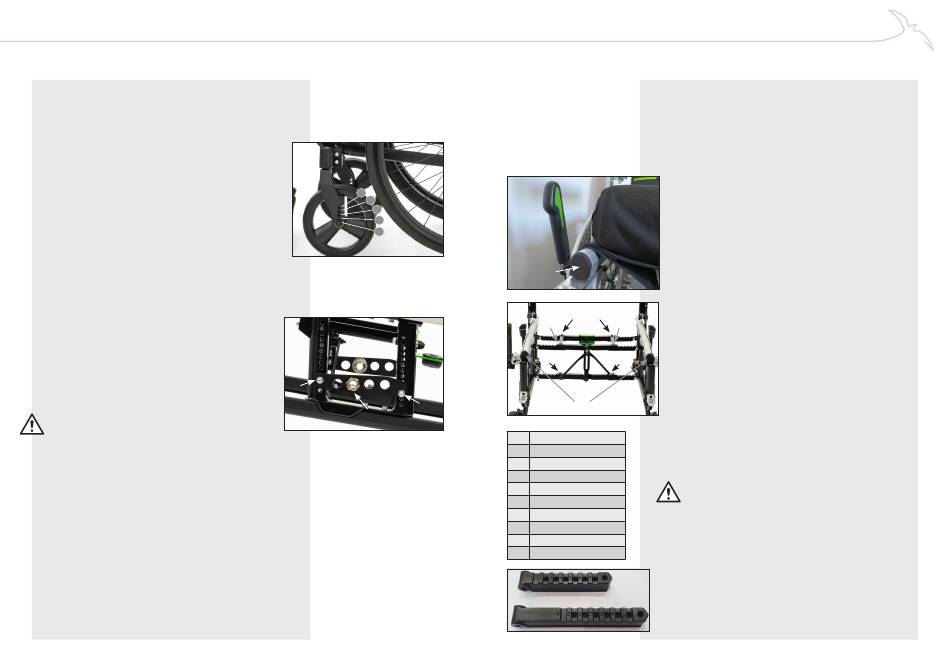

Hoogtepositie voorwiel in gaffel aanpassen
1. Draai de voorwielasmoer los en verwijder de as.
2. Plaats het voorwiel terug in de gewenste hoog-
tepositie volgens de NEOX framehoogtetabel of
het advies van de NEOX configurator.
3. Plaats de as terug en draai de moer vast.
Framehoogte achterzijde rolstoel
1. Verwijder het achterwiel door op de knop in het
midden van het wiel te drukken.
2. Draai de 2 asplaatbouten (A & B) los en verwijder
de asplaat van de achtermodule.
3. Plaats de asplaat op de juiste hoogtepositie op
de achtermodule volgens de NEOX framehoog-
tetabel of het advies uit de NEOX configurator,
plaats de 2 inbusbouten (A & B) en draai ze vast.
(aandraaimoment 10Nm)
4. Steek het achterwiel terug in de asbus (C).
5. Herhaal dit voor het andere achterwiel.
Note:
•
Zorg ervoor dat de linker- en rechterasplaten op
dezelfde hoogte zijn gemonteerd.
•
Controleer na het instellen van de framehoogte
altijd de balhoofdhoekinstelling en de afstelling
van de bandremmen (zie pagina 23 en verder)
NL18
1
2
3
4
5
Locaties 1 t/m 5 komen overeen
met de hoogtepositie van het wiel
in de gaffel
A A
B B
C C
Zitbreedte en rugbreedte
A. Frame-instellingen
De zitbreedte van de rolstoel is instelbaar door het
in breedte instelbare vouwframe en de in breedte
instelbare stoffering. En kan in stappen van 2,5 cm
ingesteld worden van 34,5 cm tm 57 cm.
Het vouwframe maat 1 heeft een instelbereik van
34,5 tm 49,5 cm. En het vouwframe maat 2 heeft een
instelbereik van 42 tm 57 cm.
Instellen zitbreedte van het vouwframe
1. Verwijder het zitkussen.
X X
2. Verwijder de afdekdoppen (X) en de stoffeer-
schroeven aan de voor- en achterzijde van de
zitframebuizen en de boven-en onderzijde van
A A
B B
C C
D D
de rugbuizen
3. Schuif de stoffeerpezen met de stoffering naar
voren uit de zitframebuizen en omhoog uit de
E E
F F
rugframebuizen.
4.
Draai de 6 inbusbouten (A t/m F) van het vouw-
frame los.
X
X
5. Schuif het vouwframe uit tot de gewenste
zitbreedte (vertanding voor elke 1,25 cm, wat
resulteert in stappen van 2,5 cm per keer).
1
W34,5
Zie tabel hiernaast voor welk nummer van het
2
W37
vouwframe zichtbaar moet zijn voor welke zit-
3
W39,5
breedte.
4
W42
Waarschuwing:
5
W44,5
•
6
W47
7
W49,5
8
W52
6. Draai de 6 inbusbouten (At/m F) weer vast.
9
W54,5
(aandraaimoment 10 Nm).
10 W57
Zorg ervoor dat de linker en rechterzijde van
het vouwframe op hetzelfde nummer vertan-
ding ingesteld zijn.
NL19
