Inspired by life

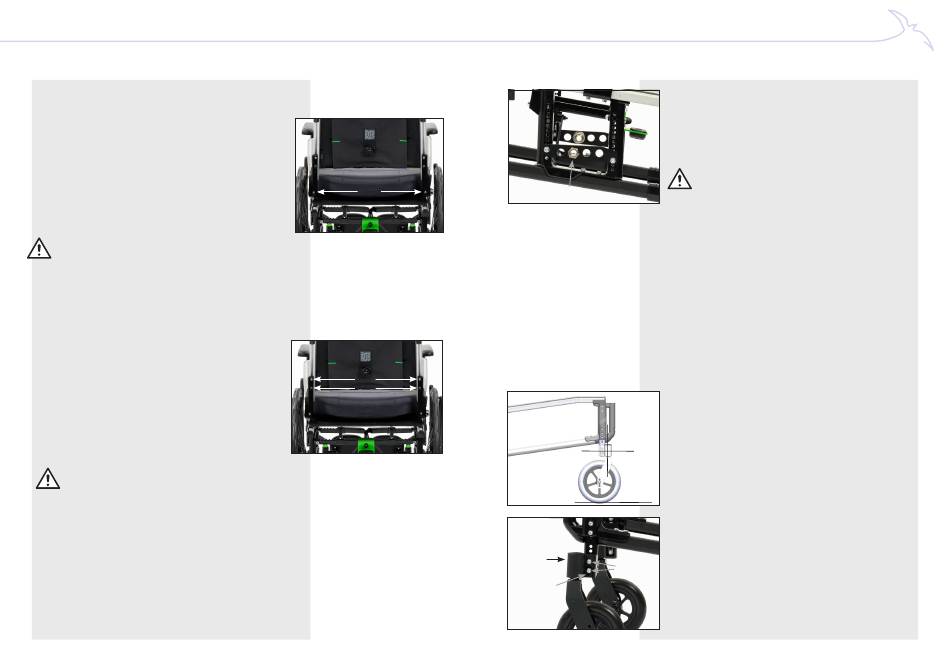

Aanpassing van de rughoek (in geval van een
instelbare rughoek)
1. Draai de inbusbout (A) op beide rughoekschar-
nieren aan de achterkant los.
2. De indicatielijn aan de zijkant van het rughoek-
scharnier geeft de standaard Newton heuphoek
van 103 graden weer (hoek tussen rugleuning
(LT-vlak) en zitting).
3. Draai beide inbusbouten (A) weer vast.
Waarschuwing:
• De rughoekverstelling mag alleen zonder inzit-
tende worden uitgevoerd.
• Zorg ervoor dat de linker en rechter rugbuizen in
dezelfde hoek zijn gemonteerd.
Instelling hoogtepositie rugleuning
1. Draai de 2 inbusbouten (B) van de hoogtepositie
van beide rugbuizen los.
2. Schuif de rugbuizen naar de juiste LT-vlakhoogte
(zie indicatie van 0 tot 8 op rugbuizen)
De NEOX configurator geeft op basis van de LT
vlak hoogte van je cliënt de juiste hoogtepositie
van de rugleuning aan.
3. Draai de 2 inbusbouten (B) op beide rugbuizen
weer vast. (aandraaimoment 10 Nm).
Notitie:
•
Zorg ervoor dat de linker- en rechter rugbuis op
dezelfde hoogte zijn geplaatst.
•
Controleer of de rugbuis goed vastzit voordat
iemand de rugleuning gaat belasten.
Balanspunt
Het balanspunt van de NEOX kan worden aangepast
aan de behoeftes van je cliënt. De NEOX configura-
tor geeft je een advies voor een passende balans-
puntinstelling voor je cliënt.
NL22
A A
B B
B B
1. Draai de grote asbusmoer (A) aan de binnenkant
van de asplaat los en plaats de asbus in de juiste
gatpositie.
2. Draai de moer aan de binnenkant van de asplaat
weer vast.
Waarschuwing:
A A
• Zorg ervoor dat de asbus zich aan beide zijden
van de rolstoel in dezelfde asgatpositie bevindt.
• Gebruik bij zithoek B nooit de voorste asgatpo-
sitie.
• De voorste asgatpositie resulteert in de meest
actieve, licht rijdende rolstoel, maar ook de meest
kiepgevoelige rolstoel.
• De rolstoel is in de achterste asgatpositie het
minst kiepgevoelig.
• Bij het wijzigen van de zithoogte, zithoek en as-
plaatpositie moeten de bandrem en de balhoofd-
hoek van het voorwiel zonodig opnieuw worden
afgesteld, zodat het rijgedrag van de stoel weer
optimaal is en de remwerking voldoende is.
De balhoofdhoek instellen
Als de achterwielpositie met de asplaat omhoog-of
omlaag wordt verplaatst, of het voorwiel omhoog- of
omlaag wordt verplaatst, verandert de hoek van de
voorvork ten opzichte van de vloer. Om de gun-
stige, wendbare rijeigenschappen van de NEOX te
behouden, moet de zwenkwielas loodrecht op de
vloer staan.
De as waaromheen de zwenkwielen draaien, de
zwenkwiel-as, moet altijd haaks ten opzichte van
de vloer geplaatst worden (dit is in een hoek van 90
A A
graden).
1. Draai de 2 inbusbouten (A) iets los, zodat het
C C
balhoofd (B) net met de hand draaibaar is.
2. Plaats vervolgens een waterpas of een smart-
phone met een waterpas-app tegen de verticale
kant van het balhoofd. (B)
NL23
