Inspired by life

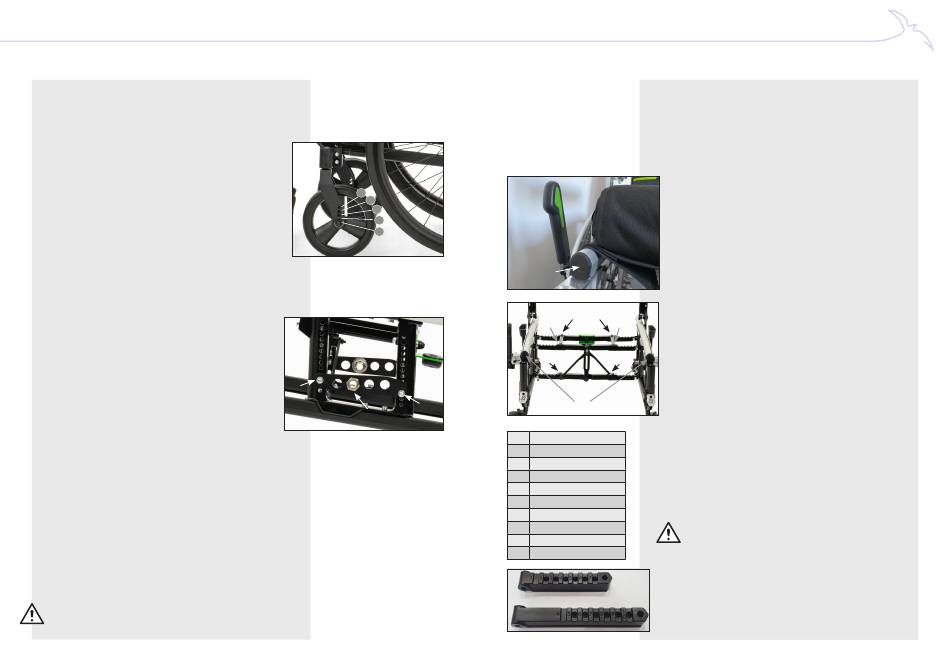

Rahmenhöhe Frontrollstuhl ohne Teleskop:
1. Entferne die 2 Inbusschrauben (A) und das
Vorderrad.
2. Platzieren Sie das Vorderrad in der richtigen
Höhe auf dem vorderen Modul, um die gewün-
schte Rahmenhöhe zu erreichen.
3. Die 2 Inbusschrauben (A) wieder festziehen.
4. Wiederholen Sie den Vorgang für das andere
Vorderrad.
Höhenlage des Vorderrades in der Gabel einstellen
1. Lösen Sie die Mutter der Vorderradachse und
entfernen Sie die Achse.
2. Platzieren Sie das Vorderrad wieder in der
gewünschten Höhenposition gemäß der NEOX-
Rahmenhöhentabelle oder den Ratschlägen des
NEOX-Konfigurators.
3. Setzen Sie die Welle wieder ein und ziehen Sie
die Mutter fest.
Rahmenhöhe an der Rückseite des Rollstuhls
1. Entfernen Sie das Hinterrad, indem Sie den
Knopf in der Mitte des Rades drücken.
2. Lösen Sie die 2 Schrauben der Achsplatte (A &
B) und entfernen Sie die Achsplatte vom hinte-
ren Modul.
3. Platzieren Sie die Achsplatte in der richtigen
Höhenposition am hinteren Modul gemäß der
NEOX-Rahmenhöhentabelle oder den Ratschlä-
gen aus dem NEOX-Konfigurator, setzen Sie die
2 Inbusschrauben (A & B) ein und ziehen Sie sie
fest. (Anzugsdrehmoment 10Nm)
4. Das Hinterrad wieder in die Achsbuchse (C)
einsetzen.
5. Wiederholen Sie den Vorgang für das andere
Hinterrad.
Anmerkung:
•
Achten Sie darauf, dass die linke und rechte Ach-
splatte auf gleicher Höhe montiert sind.
DE18
1
2
3
4
5
Die Positionen 1 bis 5 entsprechen
der Höhenposition des Rades im
Gabelkopf.
A A
B B
C C
•
Nach dem Einstellen der Rahmenhöhe immer die
Lenkwinkeleinstellung und die Einstellung der
Reifenbremsen überprüfen (siehe Seite 23 ff.)
Sitzbreite und Rückenbreite
A. Frame-Einstellungen
Die Sitzbreite des Rollstuhls ist durch den breiten-
verstellbaren Faltrahmen und die breitenverstellbare
Polsterung verstellbar. Und lässt sich in Schritten von
2,5 cm von 34,5 cm bis 57 cm verstellen.
Der Faltrahmen der Größe 1 hat einen Verstel-
lbereich von 34,5 bis 49,5 cm. Und der Faltrahmen
X X
Größe 2 hat einen Verstellbereich von 42 bis 57 cm.
Einstellen der Sitzbreite des Faltrahmens
A A
B B
C C
D D
1. Entfernen Sie das Sitzkissen.
2. Entferne die Abdeckkappen (X) und die Pol-
sterschrauben an der Vorder- und Rückseite
E E
F F
der Sitzrahmenrohre sowie an der Ober- und
Unterseite der Hinterrohre
3. Schieben Sie die Polstersehnen mit der Polste-
X
X
rung nach vorne aus den Sitzrahmenrohren und
nach oben aus den hinteren Rahmenrohren.
4.
Lösen Sie die 6 Inbusschrauben (A bis F) des
1
W34,5
Faltrahmens.
2
W37
5. Verlängern Sie das Klappgestell auf die gewün-
3
W39,5
schte Sitzbreite (Zähne pro 1,25 cm, was jeweils
4
W42
2,5 cm abstuft). In der Tabelle rechts sehen Sie,
5
W44,5
welche Nummer des Faltrahmens für welche
6
W47
Sitzbreite sichtbar sein soll.
7
W49,5
Warnung:
8
W52
•
9
W54,5
10 W57
6. Ziehen Sie die 6 Inbusschrauben (At/m F) wieder
fest. (Anzugsdrehmoment 10 Nm).
Achten Sie darauf, dass die linke und rechte
Seite des Faltrahmens auf die gleiche Kerbe
und die gleiche Zahl eingestellt sind.
DE19
