6.3 Montage van de pompset
Waarschuwing
Hijs de pompset op aan de hijsogen die aan de fun-
deringsplaat zitten. Gebruik nooit de hijsogen van de
afzonderlijke onderdelen.
Gebruik alleen geschikte hijsapparatuur die in goede
staat verkeert. Zie ook de gewichtbeschrijving op het
typeplaatje.
Transporteer de pompset alleen met gesloten en ver-
grendelde kastdeur.
Waarschuwing
De toelaatbare vloerbelasting mag niet worden over-
schreden. Het gewicht van de pompset staat vermeld
op het typeplaatje.

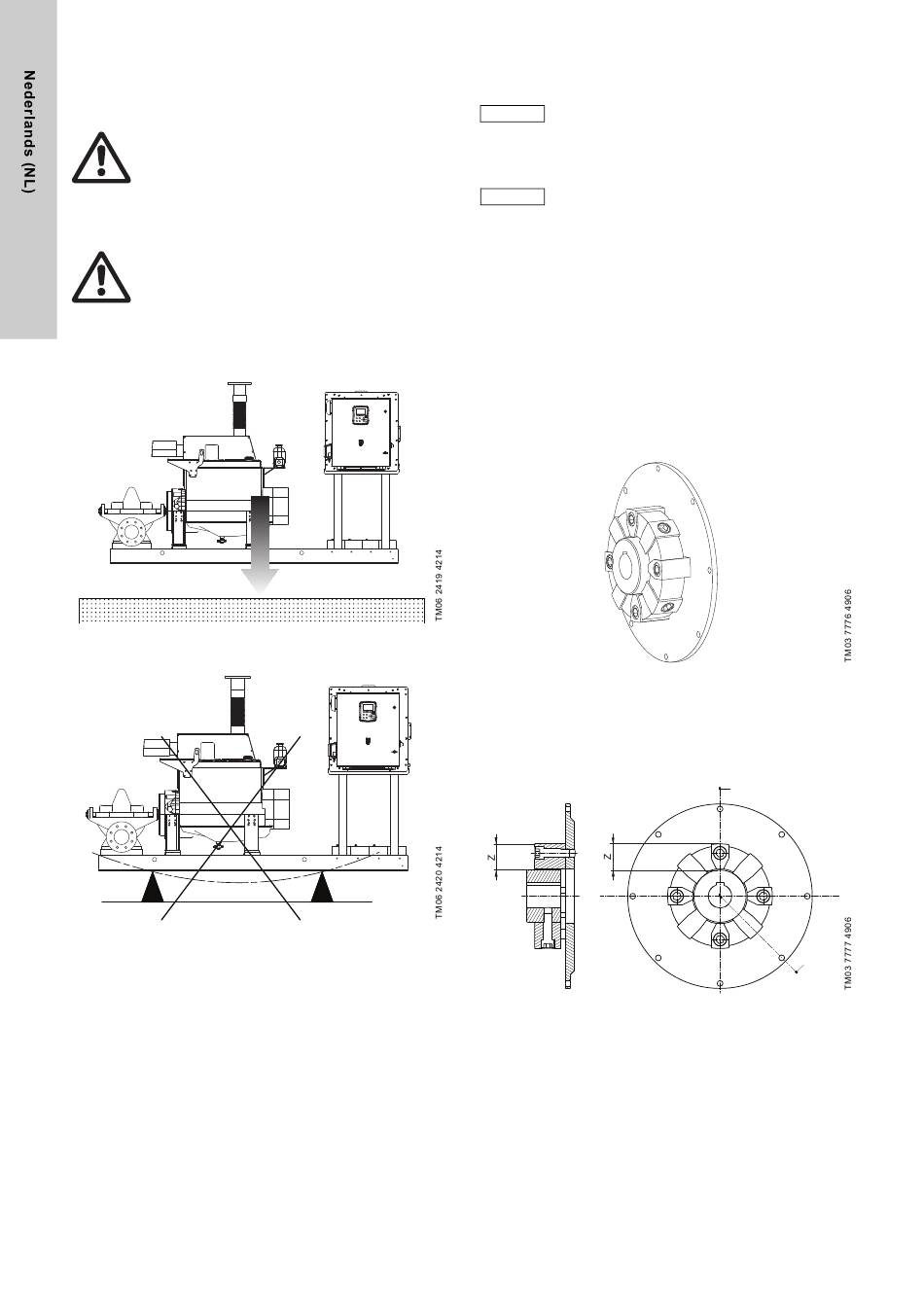

Plaats de pompset op de fundering en bevestig deze met anker-
bouten. De funderingsplaat moet overal ondersteund worden. Zie
afb. 10 en afb. 11.
Afb. 10 Juiste installatie
Afb. 11 Onjuiste installatie
10
6.4 Uitlijnen
Een zorgvuldige uitlijning is van belang voor een
lange gebruiksduur van de koppeling. Dit is vooral
Voorzichtig
van belang bij hogere toerentallen van de motor. Volg
de instructies van de fabrikant van de koppeling op.
Het uitlijnen dient te worden gedaan voordat de lei-
dingen worden aangesloten; zo niet, dan kan het
onmogelijk worden om de pomp te verplaatsen en
N.B.
kan het lastig worden om de aandrijving te verplaat-
sen.
Wanneer een complete pompset voorgemonteerd uit de fabriek
komt, dan is de koppeling nauwkeurig uitgelijnd door middel van
vulstukken die onder de pomp en motor geplaatst zijn.
Na het transport en de installatie bestaat de mogelijkheid dat de
pomp en aandrijving niet langer uitgelijnd zijn. Controleer daarom
altijd de uitlijning wanneer de pompset is geïnstalleerd.
Controleer de definitieve uitlijning wanneer de pomp zijn bedrijfs-
temperatuur onder normale bedrijfsomstandigheden bereikt
heeft.
6.4.1 Pomp met dieselmotor
Een flexibele koppeling verbindt de motor met de pomp. Zie afb.
12.
Afb. 12 Flexibele koppeling tussen pomp en motor
De koppeling wordt axiaal op het vliegwiel van de motor vastge-
zet. De pompas wordt axiaal ingeduwd en radiaal met vier bouten
vastgezet. Zie afb. 13. Zie de installatie- en bedieningsinstructies
voor de koppeling voor verdere informatie.
A-A
Afb. 13 Verbinding van pomp/motor
A
A
