5. Stuklijst en doorsnedetekening

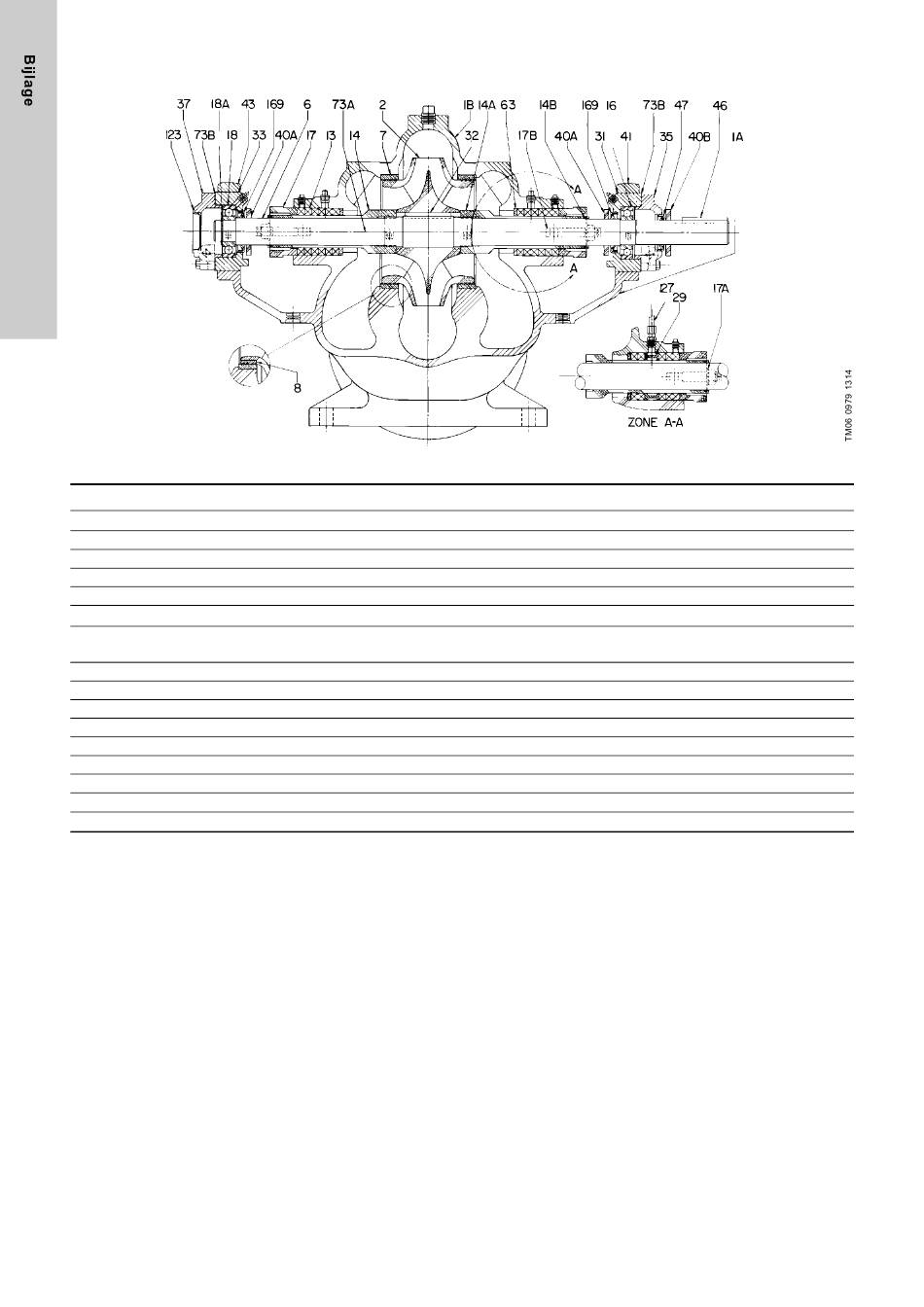

Afb. 1 Dwarsdoorsnede packed type
Itemnr.
Beschrijving
1A, 1B, 41, 43 Bovenste en onderste behuizing
2
Waaier
6
As
7
Huisring
8
Waaierring (optioneel)
13
Pakkingsring
14, 14A
Asbus
14B
O-ring asbus
16
Kogellager (binnenboord)
17
Pakkingflens
17A
Pakkingklem (indien gebruikt)
17B
Pakkingbout
18
Kogellager (buitenboord)
18A
Borgring lager
29
Lantaarnring (optioneel)
-
Montagemateriaal huis
30
Itemnr.
RH
LH
Beschrijving
31
Lagerhuis (binnenboord)
32
Waaierspie
33
Lagerhuis (buitenboord)
35
Afdekking lagerhuis (binnenboord)
37
Afdekking lagerhuis (buitenboord)
40A
Deflector (binnenboord)
40B
Deflector (buitenboord)
46
Koppelingsspie
47
Afdichting voor afdekking lagerhuis (binnen-
63
Bus van stopbuspakking
73A
Huisafdichting (niet weergegeven)
73B
Afdichting lagerdeksel
123
Afdichting lager
127
Leiding waterslot
169
Afdichting lagerhuis
