Controle van de uitlijning
Waarschuwing
Koppel de accukabel los voordat u de koppelingsbe-
scherming verwijdert.
Pas op de scherpe randen van de koppelingsbe-
scherming. Draag beschermende handschoenen.
1. Koppel de startaccu los aan de negatieve pool.
2. Verwijder de koppelingsbescherming.
3. Controleer de uitlijning aan de hand van de installatie- en
bedieningsinstructies voor de koppeling.
4. Plaats de koppelingsbescherming terug.
5. Koppel de negatieve pool van de startaccu opnieuw aan.
Uitlijnen van pomp en motor
Axiale en radiale bouten kunnen maximaal drie keer
hergebruikt worden.
Voorzichtig
Gebruik geen threadlocker, want dat kan het rubbe-
ren materiaal beschadigen.
1
4
2

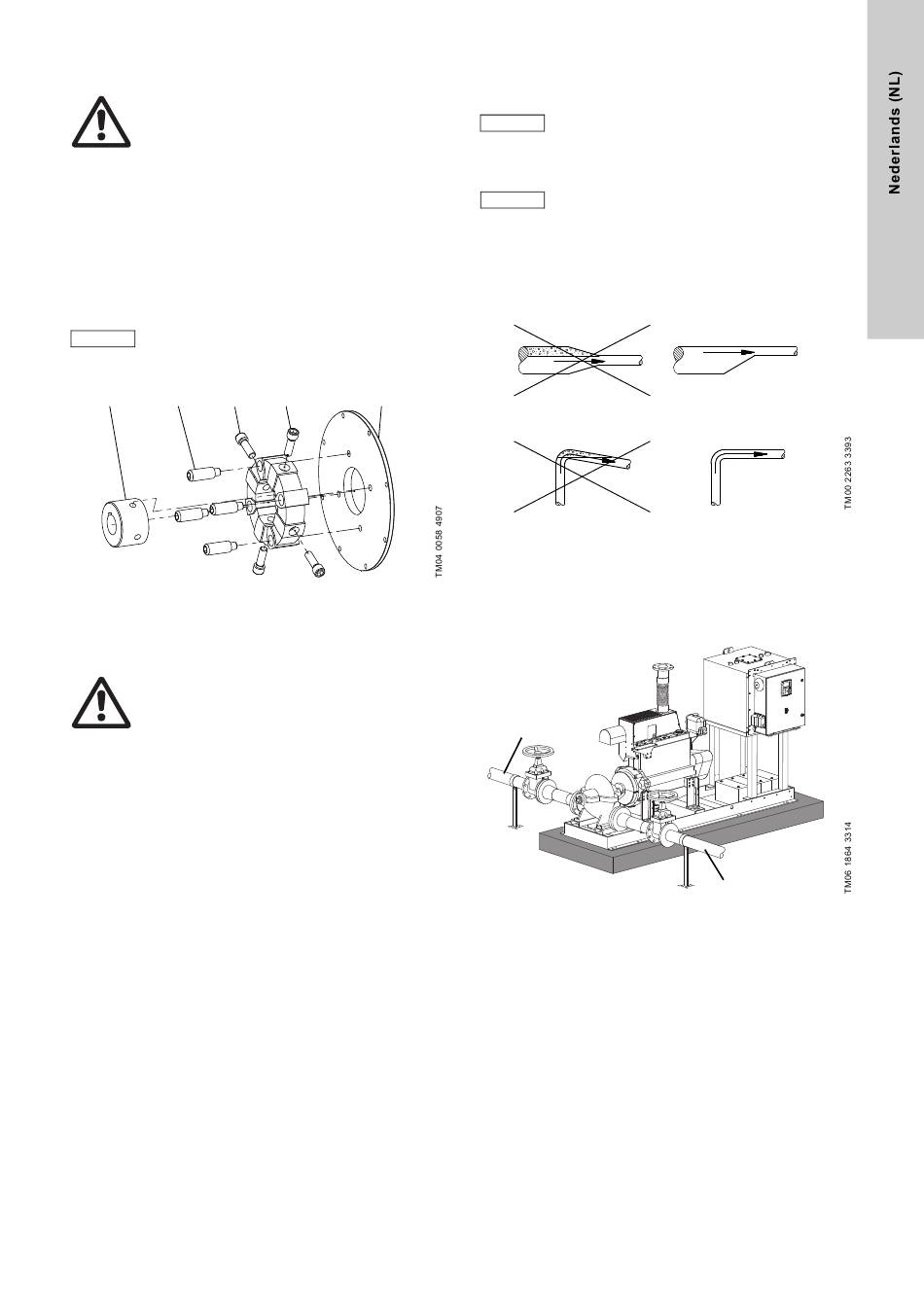

Afb. 14 Axiale en radiale bevestiging van de klemnaaf van de
koppeling
6. Lijn de koppeling uit aan de hand van de installatie- en bedie-
ningsinstructies voor de koppeling.
Waarschuwing
Plaats de koppelingsbescherming nadat de pompset
goed is uitgelijnd.
5
3
6.5 Leidingaansluiting
Het leidingwerk mag het pomphuis niet onder span-
ning zetten, en ook geen krachten overbrengen op
Voorzichtig
het pomphuis.
Zie de toelaatbare flenskrachten en draaimomenten
in paragraaf 15.3 Pomp.
De persleiding moet een opening hebben voor het
ontluchten en aanzuigen van de pomp. Zie paragraaf
N.B.
8.2 Voorbereidingen vóór inbedrijfstelling.
De leidingen moet zo recht mogelijk geïnstalleerd worden en een
toereikende afmeting hebben. Houd rekening met de voordruk
van de pomp.
Installeer de leidingen zo dat luchtinsluitingen worden vermeden.
Dit geldt vooral aan de zuigzijde van de pomp. Zie afb. 15.
Afb. 15 Installatie van leidingen
Maak de leidingen dicht bij de pomp aan de zuig- en perszijde
met leidingbeugels aan het gebouw (muur, plafond, vloer) vast.
Zie. 16.
Het leidingwerk dient dicht bij de flenzen geplaatst worden zonder
belast te worden. Anders kan de pomp beschadigd raken.
Zuigleiding
Afb. 16 Bevestigingspunten van de leidingen
Breng afsluiters aan beide zijden van de pomp aan.
Verbind de zuigleiding met de opening voor de zuigleiding en de
persleiding met de opening voor de persleiding.
6.6 Aanzuigtank en testleiding
Als de pompset vanuit een opslagtank van water wordt voorzien
en de zuighoogte is negatief, installeert u een aanzuigtank aan de
zuigzijde in overeenstemming met de lokale voorschriften. Zie
ook de norm die van toepassing is voor de pompset.
Installeer een testleiding die van de persleiding naar de opslag-
tank loopt. De persleiding en de testleiding moeten voorzien zijn
van afsluiters.
Als de pompset direct vanuit de openbare waterleiding gevoed
wordt, dan moet de testleiding een vrije uitgang hebben overeen-
komstig de norm die van toepassing is op de pompset.
Persleiding
11
